交流稳压器圆形端盖结构三维设计

　　在供配电系统的末端稳压场景中，交流稳压器的端盖部件是整机防护与内部绕组定位的核心结构件，本次设计的圆形端盖结构，主要适配中小功率壁挂式或台式交流稳压器的前端封装需求，区别于常规方形端盖的直角应力集中问题，圆形轮廓在冲压成型过程中材料流动更均匀，成型后边缘抗形变能力更强，适合在车间配电、民用供电电压波动区间较大的场景下长期使用。从实际设备用途来看，该端盖首先承担物理防护功能，隔绝外界粉尘、飞溅液体与内部带电绕组、调压碳刷组件的直接接触，避免运维过程中误触带电部位，同时端盖内侧预留的定位卡槽，可直接卡接稳压器的电压指示表盘、调压旋钮衬套，减少额外固定支架的使用，压缩整机装配工序。设计过程中优先考虑冲压加工的工艺可行性，

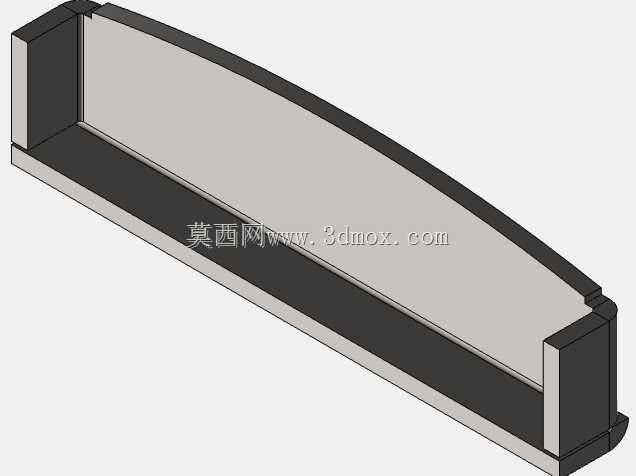

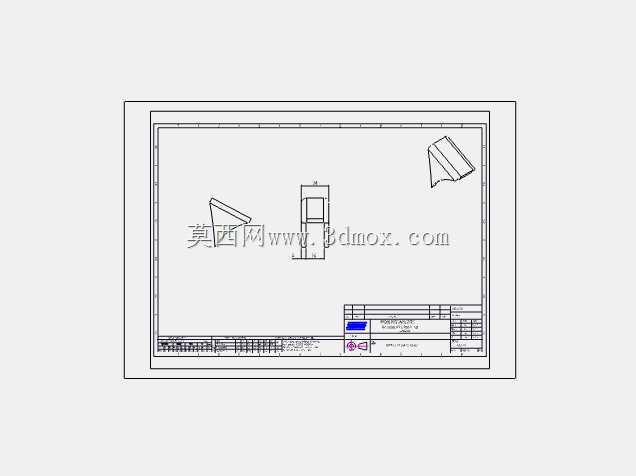

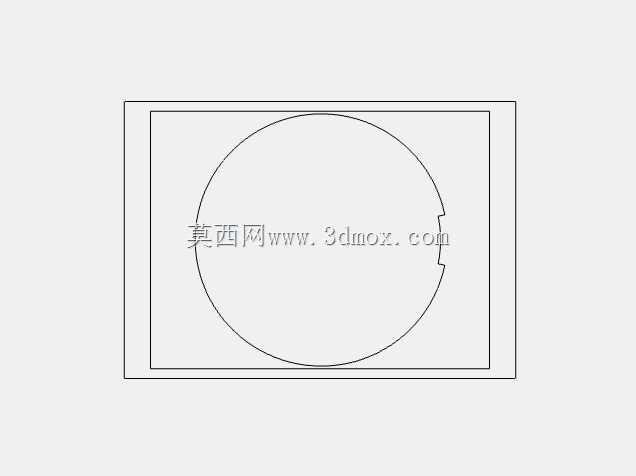

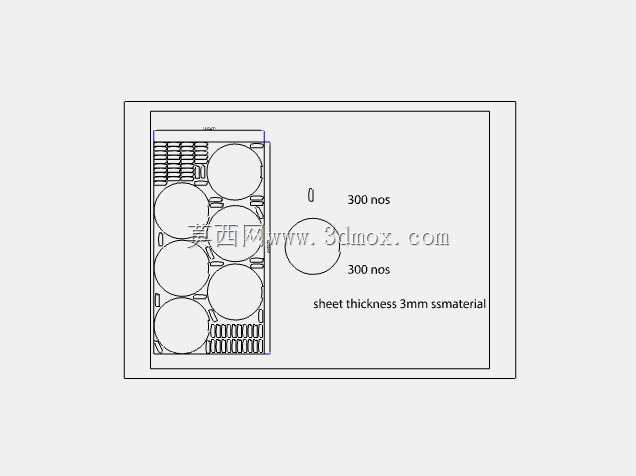

　　外轮廓的圆形边线做了R0.8的圆角过渡，避免冲压下料时出现刃口崩边问题，端盖边缘的折边高度控制在12mm，折边处预留3个均匀分布的M4螺丝安装孔位，孔位中心距端盖外边缘6mm，既保证折边的结构强度，也避免螺丝孔距离边缘过近导致安装时出现开裂。端盖右侧预留的小尺寸缺口，是为稳压器输出接线端子的引出预留的穿线空间，缺口边缘做了翻边处理，翻边高度2mm，可避免穿线时线缆绝缘层被金属锐边割破，同时缺口位置与内部接线排的安装位置完全对齐，接线时无需额外调整线缆走向，降低现场接线的操作难度。从安装边界来看，该端盖适配的稳压器壳体为方形金属壳体，端盖嵌入壳体前端的安装槽内，嵌入深度5mm，安装后端面与壳体前端面齐平，无突出结构，

　　可适配嵌入式安装在墙面配电槽、设备机柜内部的安装场景，不会因为端盖突出影响柜门关闭或者周边设备的排布。端盖的板材选用0.8mm厚的冷轧钢板，成型后表面做喷塑处理，在保证结构强度的前提下尽可能控制部件重量，避免长期使用后出现安装位下垂变形的问题。设计过程中反复核对了内部组件的干涉情况，端盖内侧与内部绕组端部的安全距离预留了8mm，满足电气安全间隙要求，即使在满负载运行绕组出现小幅热胀形变时，也不会与端盖发生接触摩擦，避免出现异响或者绝缘磨损问题。针对现场运维的需求，端盖的安装螺丝选用十字盘头螺丝，无需特殊工具即可完成拆装，日常维护时拆开端盖即可直接检查内部碳刷磨损情况、清理绕组表面积尘，无需拆解整机其他结构。在结构强度校核环节，

　　针对端盖中心区域做了10N的垂直压力模拟，圆形结构的应力可均匀分散到周边折边位置，中心形变量控制在0.2mm以内，不会因为日常按压、轻微磕碰出现凹陷变形，影响外观或者内部组件定位。不同于部分定制化稳压器的异形端盖，该圆形端盖的结构通用性较强，可适配同尺寸规格的多种参数交流稳压器，生产时仅需调整表面印刷的参数标识即可，无需重新开模，能有效降低生产环节的模具投入成本，适合批量生产配套。
