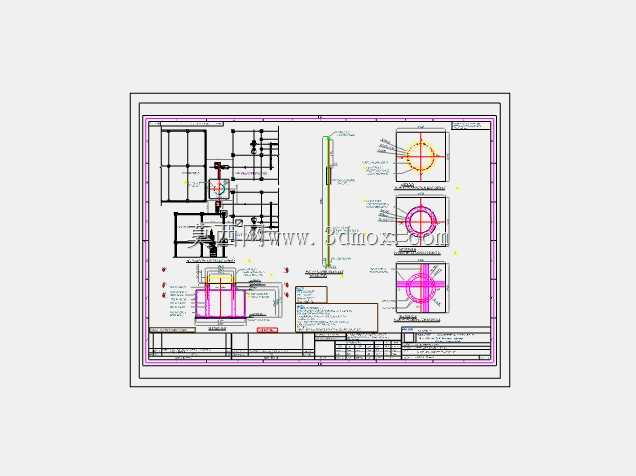

交流稳压供电装置柜体结构三维设计

　　这套交流稳压供电装置的结构建模围绕工业现场连续供电与电压波动治理展开，常见于车间精密加工工位、实验室检测台、老旧厂区配电末端以及对输入电压幅值敏感的小型生产线。现场用电环境里，大型电机启停、焊接设备投入、长距离线路压降都会造成交流输入电压短时抬升或跌落，稳压装置的作用就是把波动的市电调整到设备可接受的范围内，避免数控系统重启、测量仪表漂移、加热控温失准等问题。建模时没有把产品当成单纯的电气盒处理，而是从柜体边界、内部器件排布、散热路径、接线维护和面板操作几个维度同步梳理。外形轮廓采用规整立式柜体思路，侧板、背板与顶盖形成封闭防护，前面板预留指示、开关和操作区域，底部留出进线空间，整体尺寸边界兼顾靠墙安装与周边检修距离。柜体宽度方向需要容纳主调压绕组、补偿变压器、控制电路板、采样回路、切换执行器件和接线端子，深度方向则要给导线弯曲半径、器件凸出高度和后部走线槽留出余量，不能只按平面原理图堆叠元件。内部结构上，功率器件与弱电控制板做分区布置，发热较明显的绕组和调压部件靠近自然散热通道，控制采样板远离强电干扰区域，端子排集中布置在便于接线的一侧。不同电压等级的走线分开敷设，强电回路保持足够爬电距离，弱电信号线沿柜体边缘固定，减少与功率线束平行缠绕。柜体背板设置安装梁和固定孔位，较重的绕组、铁芯类部件通过支架承托，避免仅靠薄板连接；前面板的按钮、指示灯、仪表窗口与内部电路板位置对应，保证接线短直，也方便操作人员在不打开柜门的情况下判断运行状态。设计过程中先确定核心电磁器件的占位，再反推柜体骨架尺寸。主回路涉及输入采样、调压执行、补偿输出和保护环节，器件之间的连接铜排或线缆需要承载连续工作电流，因此转弯处避免急折，接线端子附近保留压接和扳手操作空间。散热方面，依靠柜体上下通风位形成空气对流，顶部和低位开孔兼顾防护与气流组织，防止粉尘直接落到绕组表面。柜门开合角度、铰链位置和门锁形式也纳入结构校核，确保日常巡检时能够观察内部状态，检修时可拆除遮挡面板。安装边界上，柜体后侧与墙面保留通风和走线距离，两侧不紧贴其他机柜，底部进线孔与现场电缆桥架或穿管位置对齐；地脚支撑面保持平整，防止柜体受力变形导致面板缝隙不均。对于需要并柜或嵌入生产线控制柜的场景，外形宽度、安装孔距和面板开孔都按标准化模数考虑，便于和周边配电设备统一排布。三维结构里还细化了绝缘隔板、固定支架、线槽、接地螺柱和面板标识位置，这些细节直接决定后期装配顺序。接地路径从柜体金属骨架连续连接到专门接地端子，门板通过编织线与骨架跨接，避免活动铰链成为唯一导电通路。绕组周边的绝缘件按耐压和隔热要求留出间隙，控制板与功率部件之间设置隔离挡板，既降低温升影响，也减少误触风险。整体建模把电气原理转化为可装配、可检修、可落地安装的柜体结构，能够用于稳压器产品方案校核、柜体布局优化以及现场供电改造时的空间预判。
