铰接式安装固定支座结构设计

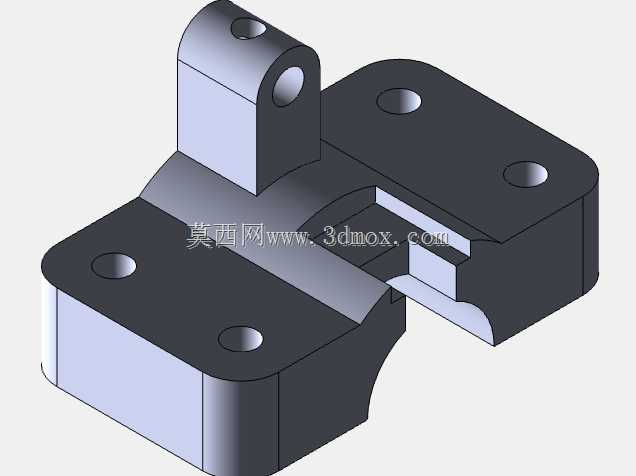

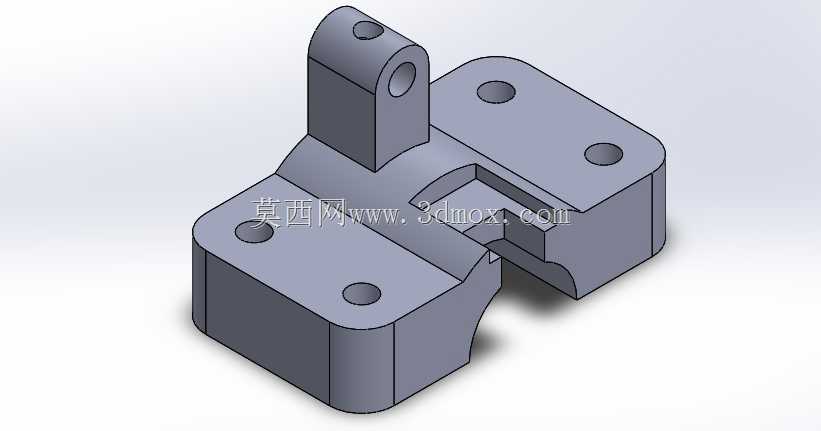

　　该铰接式安装固定支座主要应用于需要小角度摆动补偿的机械连接场景，常见于自动化产线的工件定位工装、小型设备的活动支撑端、检测夹具的摆动连接部位，能够在提供稳定刚性支撑的同时，允许连接部件沿铰接孔轴线做小范围的角度偏转，抵消装配过程中产生的位置公差，避免硬连接带来的应力集中问题。从结构功能来看，支座整体分为底部安装基体与上部铰接耳板两个核心功能区，底部安装基体采用双侧对称延伸的安装翼结构，每个翼板上设置两个沉头安装孔，四个安装孔呈矩形分布，能够保证支座安装到基准面后具备足够的抗倾覆力矩，沉头孔设计可让安装螺栓头部完全沉入孔内，不会突出支座表面干涉其他部件的运动轨迹。上部的铰接耳板垂直于底部安装面设置，耳板上加工有同轴的贯通铰接孔，

　　孔口处做了倒角处理，既方便铰接销轴的装配导入，也能去除加工毛刺避免销轴装配时出现卡滞，耳板与底部基体的连接位置做了大圆弧过渡处理，能够有效降低应力集中系数，在承受交变铰接载荷时减少连接根部的断裂风险。在设计思路上，该支座优先考虑了安装兼容性与结构强度的平衡，底部基体中间位置开设的凹槽结构，一方面可以减少支座整体的材料用量，降低打印或机加工的材料成本，另一方面凹槽可以作为相邻部件的让位空间，避免支座安装后与下方排布的管线、凸台结构发生干涉，凹槽的边缘全部做了圆角过渡，没有尖锐棱角，既能够减少加工过程中的应力残留，也能避免装配时划伤操作人员。从安装边界尺寸来看，底部双侧翼板的外边缘间距为支座的最大宽度，铰接耳板的顶端为支座的最高位置，

　　铰接孔的中心高度是选型时的核心参数，直接决定了铰接点的安装高度，四个安装孔的孔位间距严格按照通用工装的安装孔距标准设计，能够直接适配多数现有工装平台的安装孔位，不需要额外做转接板设计。支座的所有外露棱边都做了小圆角处理，没有加工死角，不管是采用3D打印制作原型件，还是采用金属切削加工制作量产件，都能够顺利完成加工，不需要额外的特殊工艺处理。在实际使用过程中，铰接孔内可以配套铜套或者自润滑轴承，降低铰接转动时的磨损量，延长支座的使用寿命，底部的安装孔可以根据使用场景选择内六角圆柱头螺栓或者沉头螺栓进行固定，当需要更高的连接强度时，还可以在支座底部与安装基准面之间增加定位销，进一步提升支座的抗剪切能力，避免大载荷下螺栓承受过大的剪切力。该结构的壁厚设计遵循均匀等厚原则，除了铰接耳板与底部连接的过渡位置，其余位置的壁厚基本保持一致，能够有效避免3D打印过程中出现的翘曲变形问题，也能减少金属加工时的材料去除量，提升加工效率。
