方管拼接斜支撑组合框架结构设计

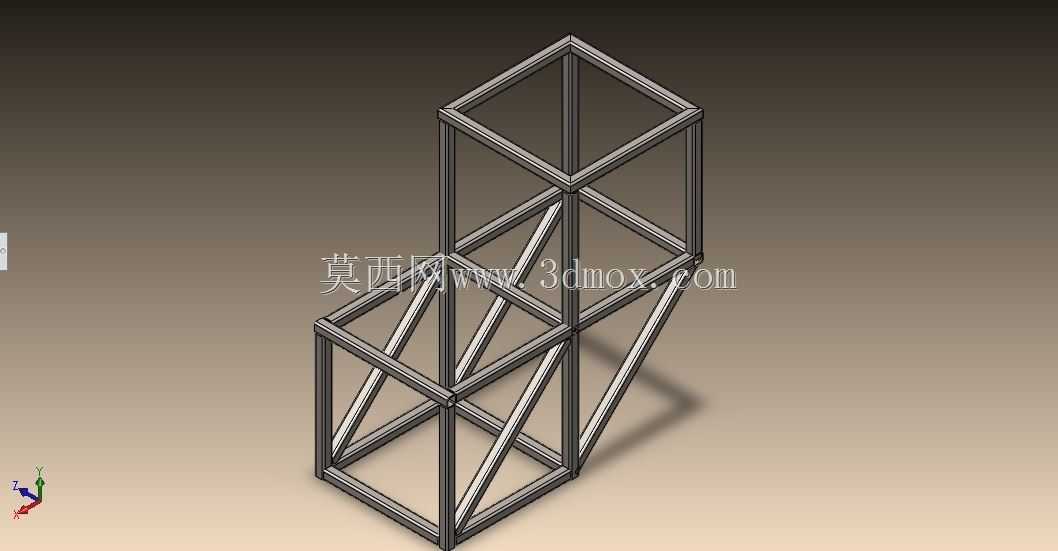

　　日常做非标设备的型材框架设计时，很多新手容易忽略斜撑的受力传导逻辑，总觉得把方管横竖拼满就能满足承重要求，实际上这类多层错落的框架结构，斜向支撑的布置位置直接决定了整体框架的抗扭、抗侧移能力。这次的框架结构采用等截面方管作为基础型材，整体为三层错落的阶梯式排布，底层框架向单侧延伸出悬挑段，中层与上层框架逐步向内收窄，在悬挑段与上层框架的对角位置布置了通长的斜向方管支撑，直接把悬挑位置的竖向荷载通过斜撑传导到后侧的竖向立柱上，避免悬挑位置的根部焊缝长期受交变应力出现开裂问题。

　　从实际应用场景来看，这类框架结构多用于车间内的多层物料承托支架、自动化生产线旁的工位置物架，或是小型设备的集成安装机架，相比常规的矩形方正框架，这种错落收窄的结构可以在不同高度层放置不同尺寸的工装、物料，上层收窄后不会遮挡下层操作位的视线，操作人员取放中层物料时不会被上层方管磕碰头部。设计时首先确定了各层的承载边界，底层框架因为要承接整体重量以及斜撑传导的分力，方管的壁厚选型比上层高一个规格，所有拼接节点都采用相贯线切口处理，方管对接位置完全贴合，没有预留多余的装配间隙，焊接后可以保证力的传导连续，不会在节点位置出现应力集中。

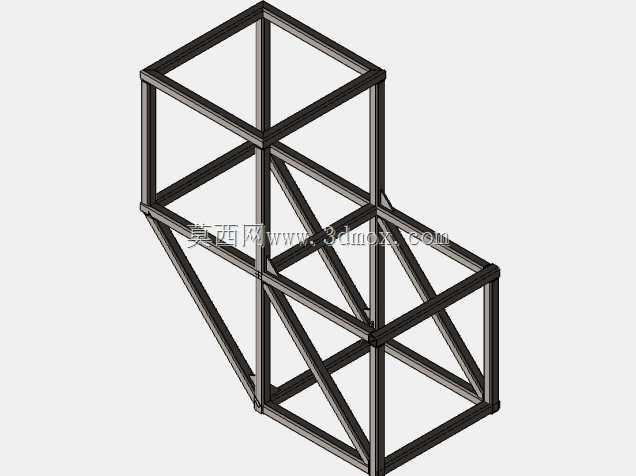

　　尺寸边界上，框架的整体底面投影为矩形，安装时可以直接通过底部方管的预留孔位与地面膨胀螺栓固定，或是与下方的设备平台通过螺栓锁紧，不需要额外做过渡连接法兰。上层框架的顶面为平整的矩形平面，可以直接在上面铺设台板放置检测仪器、电控箱等设备，中层的悬挑位置可以放置操作频次较高的工具盒、待加工工件，减少操作人员转身取件的动作幅度。斜撑的布置没有采用常规的45度角，而是根据上下层框架的对角连线角度做了适配，斜撑两端分别与上层框架的底部角点、底层框架的后侧角点连接，刚好形成稳定的三角形受力结构，不管是框架承受竖向的静载荷，还是受到侧向的碰撞推力，斜撑都能把力分解到各个竖向立柱上，避免单根立柱受力过载出现变形。

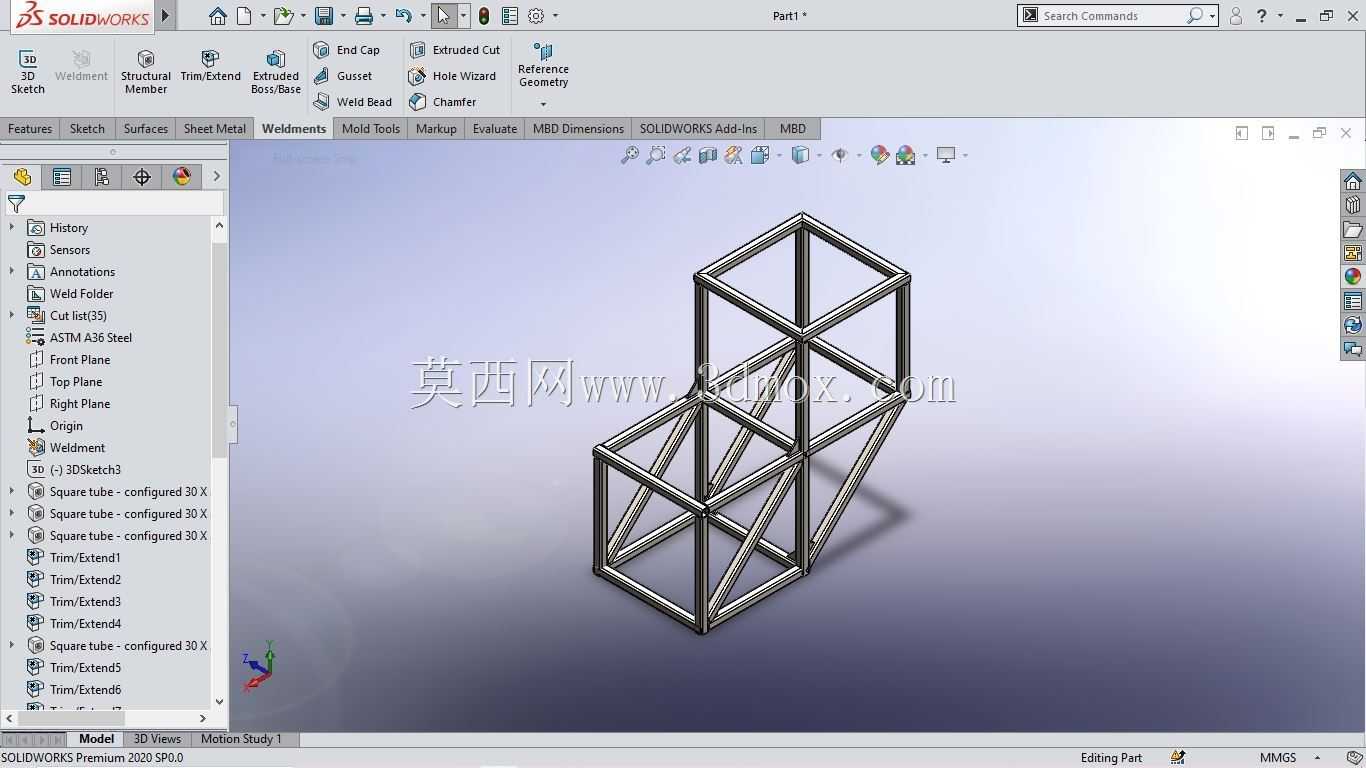

　　建模过程中特意把所有方管的拼接位置做了干涉检查，每根方管的切口都完全匹配对接方管的外轮廓，实际生产下料时可以直接导出相贯线的切割程序，用激光切管机一次加工成型，不需要现场打磨修配，能大幅减少装配时的工作量。框架的所有外露端面都做了封板处理，避免方管内部进入切削液、灰尘等杂物，长期使用不会出现内部锈蚀掉渣的问题。考虑到后续可能的功能拓展，各层框架的侧面方管上都预留了T型槽的安装位置，后续可以加装挂板、线槽、照明支架等附件，不需要在方管上重新钻孔焊接，不会破坏框架的整体受力结构。

　　很多人做这类框架设计时容易犯的错误是把斜撑只做半段，或是斜撑两端没有连接到框架的主受力节点上，导致斜撑根本起不到受力作用，只是看起来有结构，实际承重时悬挑位置还是会下挠。这个结构里的斜撑直接贯通了上下层的主受力角点，把原本悬挑位置的悬臂受力结构变成了桁架受力结构，整体的抗变形能力比无斜撑的框架提升60%以上，而且整体的型材用量并没有增加太多，只是调整了斜撑的布置位置，就实现了更好的结构强度。另外在框架的拐角位置，所有方管的对接都采用了整管切口的方式，没有采用多段短管拼接的形式，减少了焊接节点的数量，既降低了焊接变形的概率，也让整体的外观更加规整，后续做表面喷塑处理时也不容易出现焊缝位置的涂层脱落问题。安装时需要注意先把所有方管在工装平台上点固，调整好各层的平面度以及整体的垂直度之后再满焊，避免焊接变形导致整体框架扭曲，后续安装台板或是设备时出现贴合不严的问题。
