工业执行器操作按钮三维结构设计

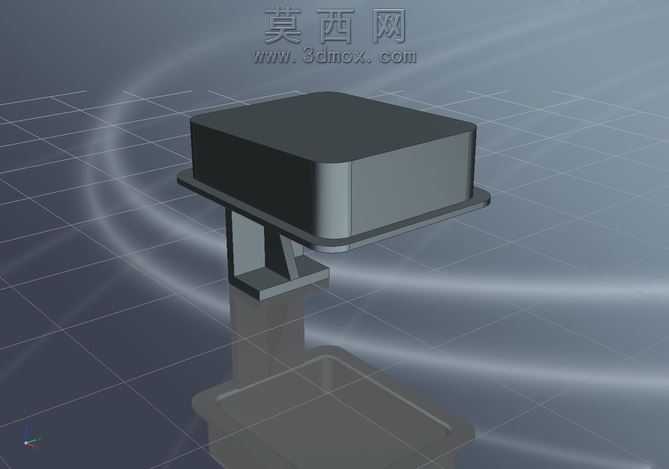

本作品为工业执行器配套操作按钮的三维设计成果，建模阶段依托NX平台完成全参数化结构搭建，从基础草图绘制开始，先勾勒按钮顶部按压面的圆角矩形轮廓，通过拉伸特征生成顶部按压主体，对边缘做等半径圆角处理，避免尖锐棱角带来的操作安全隐患，同时匹配工业设备操控件的人体工学设计要求，按压面的弧度经过反复调整，保证手指按压时的贴合度与受力均匀性。中部支撑结构采用带加强筋的立柱设计，在草图阶段绘制支撑立柱的截面轮廓与加强筋的排布位置，通过拉伸与布尔合并特征将支撑结构与顶部按压主体整合为一体，加强筋的厚度与排布角度经过结构力学校验，既可以降低整体用料重量，又能保证长期反复按压过程中支撑结构不会出现形变断裂的问题。底部安装基座采用带围边的槽型结构，建模时预留了与执行器主体对接的安装卡位，通过拉伸切除特征生成安装定位槽，保证按钮装配时可以快速对位，无需额外调整安装位置。材质渲染阶段，顶部按压面采用哑光磨砂硬质塑料材质，调整材质的粗糙度参数模拟工业级耐磨塑料的表面质感，避免操作时出现打滑问题；支撑结构与底部基座采用深灰色硬质工程塑料材质，适当调整材质的反光度，区分不同结构部件的视觉层次，同时渲染时添加柔和的环境光与定向补光，将结构的衔接缝隙、加强筋的排布细节清晰呈现，背景采用带网格线的科技感展示场景，突出工业零部件的专业属性。设计思路上，这款执行器按钮主打工业场景下的高耐用性与操作便捷性，整体结构无多余冗余设计，所有特征都服务于实际使用需求：按压行程经过合理设定，既保证按压时的清晰反馈感，又不会因为行程过长影响操作响应速度；安装结构采用快装式卡位设计，无需额外紧固件即可完成与执行器主体的装配，后期维护更换时可以快速拆装，大幅降低设备运维的时间成本。建模过程中对所有装配接触面都做了公差预留设计，保证实际生产加工后部件可以顺利装配，不会出现过盈或者间隙过大的问题，整体结构简洁规整，没有复杂的异形曲面，既适合注塑批量生产，也能满足工业执行器长期高频操作的使用要求。
