工业离心式鼓风机结构三维设计

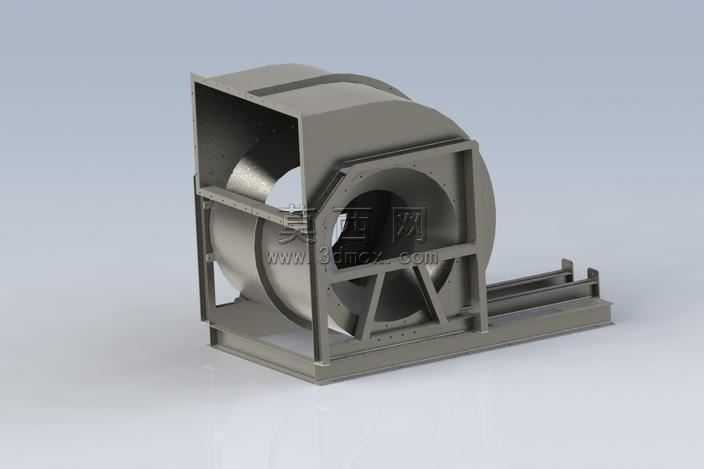

本作品为工业离心式鼓风机的完整三维建模成果，建模过程严格遵循通用机械通风设备的设计规范，首先通过草图绘制确定风机的整体轮廓尺寸，依次完成进风口方形连接段、蜗壳流道、叶轮安装腔、共用底座机架等核心结构的特征建模。建模过程中对蜗壳的螺旋型流道采用放样凸台结合曲面剪裁的方式构建，精准还原离心风机气流从轴向进风、径向出风的流道形态，保证流道内壁顺滑无突变，符合流体输送的结构设计要求。叶轮部分采用圆周阵列特征完成叶片的均匀排布，叶片与前后轮盘的连接位置做了过渡圆角处理，减少应力集中的同时优化气流通过效率。外部机架采用型钢焊接结构的建模逻辑，通过结构构件特征生成底座的纵梁、横梁以及蜗壳支撑框架，支撑位置做了三角加强筋结构设计，提升整体机架的承重与抗振性能，进风口端的方形法兰预留了标准螺栓安装孔位，可直接对接通风管道接口。材质渲染阶段，整体设备赋予哑光金属钢材材质，还原工业焊接风机的真实质感，机架底部的安装滑轨做了轻微的磨损质感处理，蜗壳表面做了均匀的金属磨砂效果，各部件的装配关系完全按照实际生产中的装配逻辑设置，叶轮与机架轴承位、电机安装位的同轴度在建模中做了精准约束，避免出现装配干涉问题。设计过程中充分考虑设备的实际使用场景，整体重心落在底座机架的中心区域，保证设备运行时的稳定性，蜗壳与支撑框架的连接位置预留了检修拆卸的操作空间，底部滑轨结构可适配不同的安装固定需求，整体模型结构完整，细节还原度高，可用于风机结构教学、产品展示、工程方案演示等多种场景，建模过程中对每一个特征都做了参数化设置，可根据实际风量风压需求调整叶轮直径、蜗壳尺寸、进风口规格等参数，快速衍生出不同规格的同系列风机模型。
