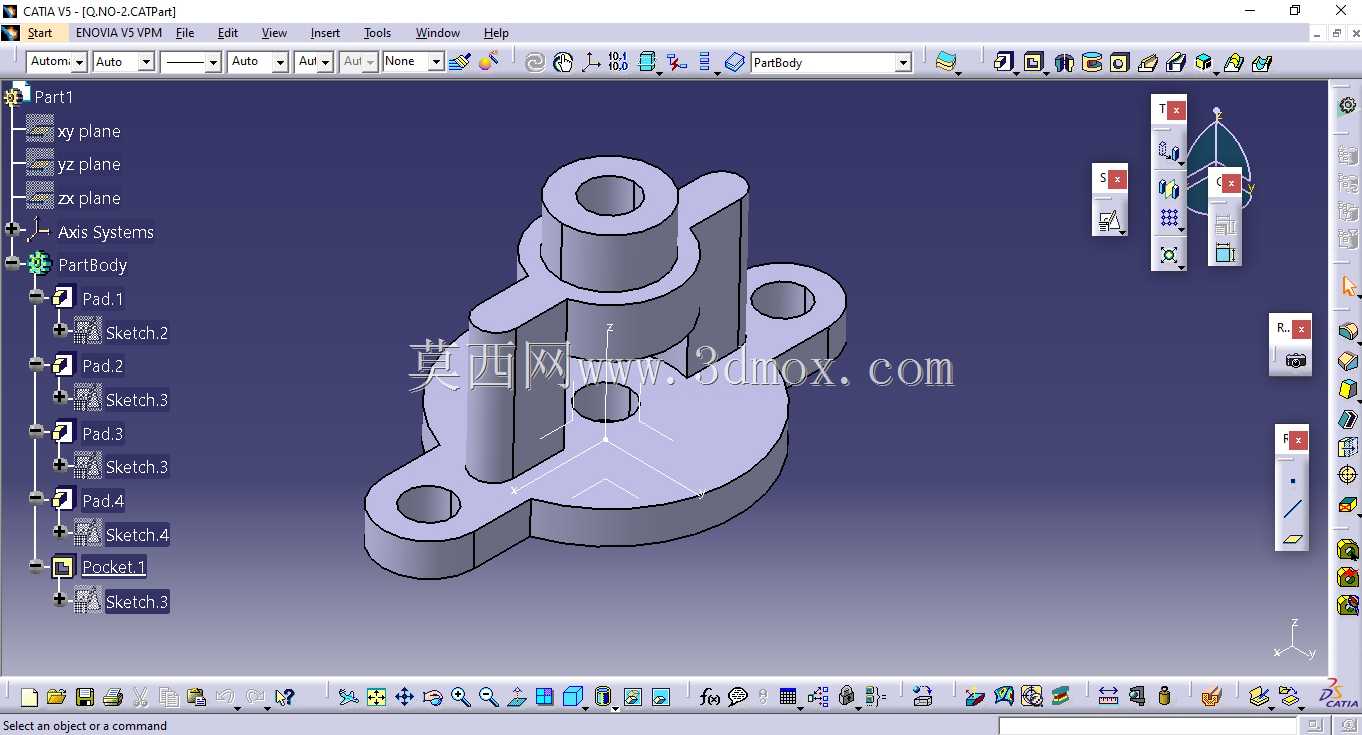

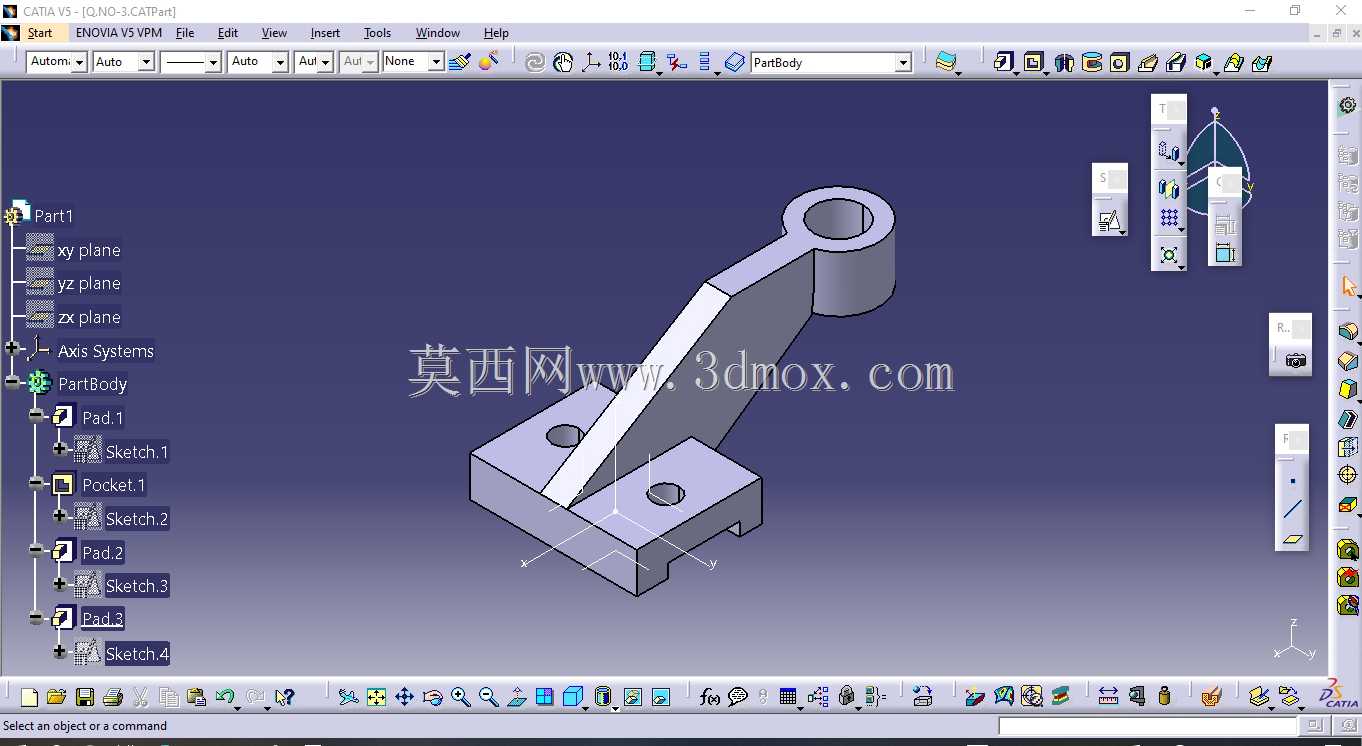

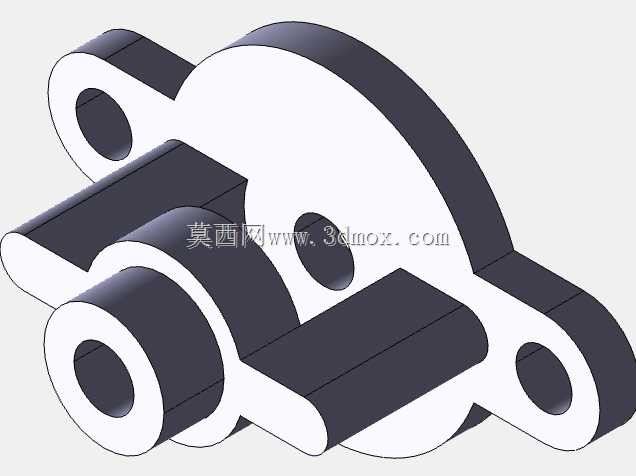

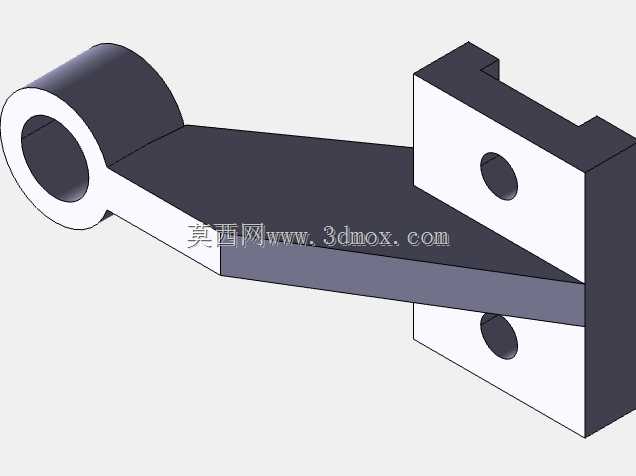

这类斜撑式带孔安装支座,多应用在中小型自动化设备的辅助支撑工位、工装夹具的侧向定位单元,以及小型动力组件的安装固定场景中,日常在电子制造流水线的接驳工位、小型检测设备的探头安装架、低压配电装置内部的元件支撑位都能见到同结构的零件身影。从实际使用场景来看,这类支座需要同时承担垂直方向的静载荷与侧向的倾覆力矩,因此结构设计上没有采用等截面直撑的方案,而是将支撑臂设置为带倾斜角度的变截面结构,从基座位置向上延伸至顶端安装位,倾斜角度经过受力校核,能够在有限的安装空间内最大化提升支撑刚度,避免长期受载后出现支撑臂形变偏移的问题。
基座部分采用了带两个对称安装孔的方形底板设计,底板底部预留了适配定位凸台的凹槽结构,安装时可以先通过凹槽卡入设备安装面的定位销完成预定位,再穿过两个安装孔拧入紧固螺栓完成固定,这种设计能大幅降低现场安装的对位难度,也能避免螺栓拧紧过程中支座出现位置偏移。基座的厚度根据常规M6紧固螺栓的沉头深度设置,螺栓锁紧后头部不会突出基座底面,保证安装面贴合平整,不会出现安装间隙导致的支撑晃动问题。支撑臂与基座的连接位置做了圆弧过渡处理,没有采用直角连接结构,这是为了避免应力集中,在承受交变载荷的工况下,圆弧过渡能够分散连接处的应力,减少长期使用后出现焊缝开裂或者结构断裂的风险,对于采用一体铣削加工的零件来说,这种过渡结构也能减少加工过程中的刀具应力损耗,提升加工效率。
顶端的安装位设计为带通孔的圆柱凸台结构,通孔的内径适配常规的铰接销轴或者紧固螺栓穿过,圆柱凸台的高度根据配套连接件的厚度设置,能够保证销轴穿入后有足够的配合长度,不会出现连接松旷的问题。凸台与斜向支撑臂的连接位置同样做了小圆弧过渡,避免连接处出现应力集中点。从安装边界来看,整个支座的横向占用尺寸控制在较小范围内,适合安装在设备内部空间紧凑的位置,不会与周边的管线、其他运动部件产生干涉;垂直方向的高度根据常见的安装高度差设置,能够满足大部分需要抬升安装位同时提供侧向支撑的工位需求。
设计过程中需要重点校核几个关键位置的受力:首先是基座安装孔的位置强度,要保证螺栓拧紧力矩达到标准值时,孔位周边不会出现压溃变形;其次是斜支撑臂的抗弯截面模量,要根据实际承载的载荷大小计算截面厚度,保证在额定载荷下支撑臂的形变挠度控制在允许范围内,不会影响顶端安装部件的位置精度;最后是顶端圆柱凸台的孔位同轴度,要保证销轴穿入后能够顺畅转动或者紧固,不会出现卡滞问题。加工工艺上,这类零件如果采用铝合金材质,可以通过CNC一体铣削成型,加工时先完成基座底面的铣平,再以底面为定位基准加工两个安装孔,之后加工斜支撑臂与顶端凸台,能够有效保证各位置的形位公差;如果采用碳钢材质,小批量生产时可以采用焊接结构,将切割好的底板、斜撑板、顶端圆柱筒焊接后再进行孔位的二次加工,消除焊接形变带来的精度误差。
实际选型使用时,需要根据实际承载的载荷大小选择对应材质与尺寸的规格,若用于有腐蚀环境的工位,还需要对零件表面做阳极氧化或者镀锌处理,提升耐腐蚀性能;若用于有振动的工况,需要在基座安装面增加防滑垫片,同时在螺栓位置加装防松垫圈,避免长期振动导致螺栓松动,影响支撑稳定性。这类支撑件虽然属于小型结构件,但在设备中承担着定位与支撑的关键作用,设计时任何一个尺寸的偏差都可能导致后续安装出现干涉,或者支撑刚度不足影响设备运行精度,因此建模过程中需要严格把控各安装面的平面度、安装孔的位置度以及各连接位置的过渡圆角参数,确保加工后的零件能够直接适配安装工位,不需要二次修配。
