2JZ-GE钢坯配套汽车水泵多楔带轮

　　这款配套2JZ-GE机型的水泵皮带轮，是发动机冷却回路动力传递的核心执行部件，主要适配搭载该款VVT-i动力总成的美规IS、GS300车型，负责将曲轴输出的旋转动力通过多楔带传递给水泵轴，驱动冷却液在缸体水套、散热器、暖风水箱之间完成强制循环，保证发动机在全工况区间维持合理工作温度，避免出现过热爆震、缸垫冲蚀、润滑失效等故障。

　　从实际装车场景来看，该带轮安装在发动机前端轮系的水泵轴端，与曲轴皮带轮、发电机带轮、空调压缩机带轮、张紧轮共同构成前端附件传动系统，轮槽采用多楔带匹配的多道平行环槽设计，相比传统V型带，楔面接触的传动形式能在更小的张紧力下传递更大扭矩，同时降低高速运转时的滑移率与传动噪音，适配高转速机型的动力输出特性。轮体采用6061铝合金加工成型，这种材料具备良好的切削加工性能与抗腐蚀能力，密度仅为钢材的三分之一左右，能有效降低前端轮系的旋转惯量，减少发动机启动与转速波动时的冲击载荷，同时铝合金的导热性能优异，能快速将皮带摩擦产生的热量传导出去，延缓橡胶皮带的老化速度。

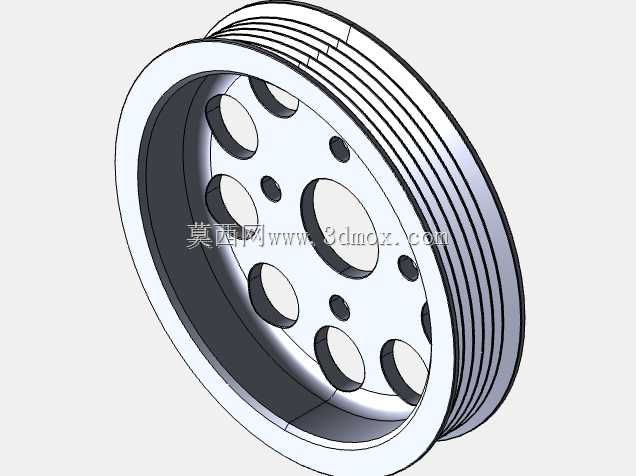

　　结构设计上，轮体采用辐板式镂空结构，辐板上均匀分布多组大小不一的减重孔，在保证轮体整体刚度、满足高速旋转动平衡要求的前提下，最大限度去除冗余材料，降低自身重量；中心设置与水泵轴配合的定位安装孔，孔周分布的螺栓孔用于将带轮紧固在水泵轴的连接法兰上，孔位的位置度公差严格控制在0.02mm以内，保证安装后带轮的径向跳动与端面跳动符合设计要求，避免皮带运转时出现偏磨、掉带、异常抖动等问题。轮槽的截面角度、槽深、槽间距完全匹配对应型号的多楔带参数，槽面粗糙度控制在Ra1.6以下，减少皮带与轮槽接触时的磨损，延长皮带使用寿命。

　　从安装边界来看，该带轮的轴向厚度、轮缘外径、中心孔直径、螺栓孔分布圆直径都严格匹配原厂水泵轴的安装尺寸，替换安装时无需对轮系周边的支架、张紧机构、护板进行改动，可直接完成装配；轮体的动平衡等级达到G2.5级，能满足发动机最高7000rpm转速下的平稳运转要求，不会因为轮体自身的不平衡量引发前端轮系的异常振动，避免振动传递到水泵轴导致水封过早磨损出现渗漏问题。在实际维修与改装场景中，这款钢坯加工的铝合金带轮相比原厂冲压焊接带轮，具备更高的结构强度，能承受改装后更高的动力输出载荷，不会出现高负荷下轮体变形、槽位错位的问题，同时轻量化的特性能降低发动机的附属运转阻力，小幅提升动力响应速度。

　　设计过程中，首先需要根据前端轮系的传动比要求确定带轮的基准直径，保证水泵转速与发动机转速的匹配关系，让水泵在怠速、中低负荷、高负荷全工况下都能提供足够的冷却液流量，既不会因为转速过低导致冷却不足，也不会因为转速过高导致水泵功耗过大、气蚀风险升高；其次要通过有限元分析校核轮体在最大传动扭矩下的应力分布，保证辐板、轮缘、安装孔位的应力都低于材料的屈服强度，同时预留足够的安全系数，应对发动机急加速、急减速时的冲击载荷；最后要完成动平衡仿真与实际验证，去除不平衡量，保证高速运转的平稳性。轮体的所有加工尺寸都需要与周边部件保持足够的安全间隙，避免运转过程中与正时罩盖、皮带护板、水管等周边零件发生运动干涉。
