多辐条运动风格汽车轮毂三维设计作品

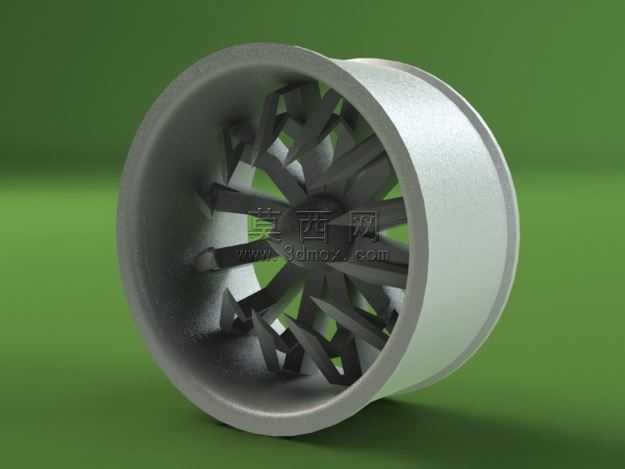

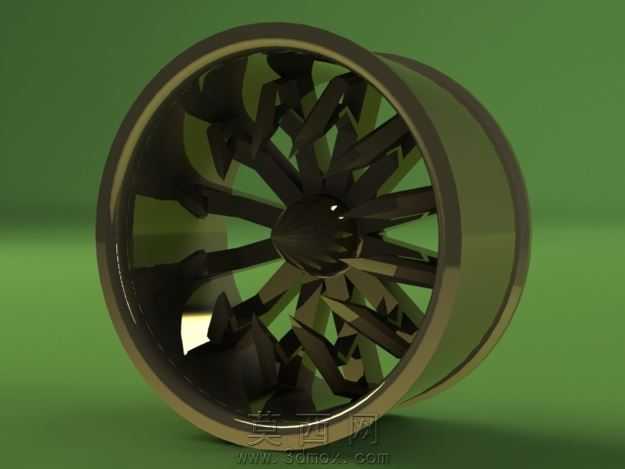

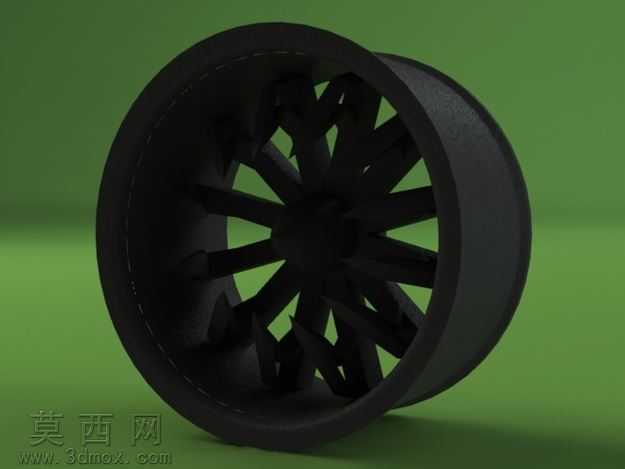

本作品为运动风格汽车改装轮毂的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以轮毂中心定位基准面为草图绘制平面，绘制中心螺栓安装孔的定位圆与中心锥台的截面轮廓，通过旋转凸台命令生成轮毂中心的核心基座结构，确保中心锥台的尺寸精度可匹配常规轮毂盖螺栓的安装公差。针对多辐条的复杂造型，先绘制单根辐条的空间引导线与截面轮廓，采用扫描命令生成单根辐条的基础实体，再通过圆周阵列命令按照均匀角度排布所有辐条，每根辐条采用内窄外宽的流线型截面设计，辐条边缘做了小角度倒角处理，既降低了建模过程中的特征报错概率，也还原了改装轮毂的空气动力学造型特征。轮辋部分采用多段旋转凸台拼接的方式建模，分别绘制轮辋的胎圈座、轮缘、槽底的截面轮廓，通过旋转命令生成整体轮辋结构后，与辐条、中心基座做布尔合并运算，确保整个轮毂为单一实体结构，不存在多余的干涉特征。材质与渲染阶段，为模型赋予哑光磨砂黑色的金属材质，调整材质的粗糙度参数模拟真实改装轮毂的喷塑表面质感，在渲染场景中搭建绿色纯色背景板，添加三点布光系统：主光源从轮毂侧前方45度角照射，突出辐条的立体层次感，辅光源从另一侧补光消除暗部死黑，轮廓光从后方打亮轮辋的边缘轮廓，最终渲染出的效果图清晰展现了轮毂的整体造型与细节结构。设计思路上，这款轮毂主打运动改装定位，多辐条的设计既可以提升轮毂的视觉张力，也能在实际使用中为刹车系统提供更好的散热空间，中心锥台的结构预留了轮毂盖的安装位置，可适配常规的通用轮毂盖螺栓，整体结构尺寸符合常规乘用车轮毂的安装规格，可用于改装方案展示、3D打印样件验证等场景，建模过程中所有特征均保留了参数化关联，后续可根据不同车型的安装参数快速调整孔距、偏距、直径等核心尺寸，具备较强的二次修改便利性。
