红色带接口槽式塑料功能件三维设计

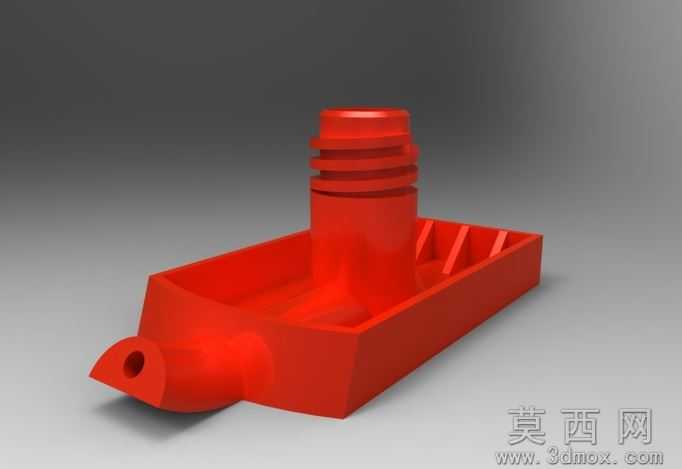

本作品为一款红色槽式带接口功能零件的三维设计成果，建模阶段采用Pro/Engineer Wildfire软件完成全参数化结构搭建，首先以基准平面定位核心槽体的长宽高尺寸，通过拉伸命令构建出长条形敞口槽的基础基体，槽体内部设置多道纵向加强筋结构，筋条厚度均匀分布，既能够降低零件整体用料重量，又可以有效提升槽体侧壁的抗形变能力，避免槽体在受力状态下出现侧壁外扩变形的问题。在槽体一端的上部位置，建模时通过多段同轴拉伸叠加构建出阶梯式外螺纹接口，接口处的螺纹牙型采用标准梯形牙结构，每一圈螺纹的螺距、牙高参数保持一致，能够满足与对应规格软管过盈配合连接的使用需求；槽体另一端的下部位置，通过扫掠与布尔求和命令构建出侧向伸出的管状接口，接口端部做了圆弧过渡处理，同时在接口中心位置通过布尔切除做出贯通式流道孔，孔壁粗糙度在建模阶段做了平滑约束，保证流体介质能够顺畅通过。材质与渲染阶段，为零件赋予了亮红色硬质工程塑料材质，调整材质的漫反射、高光参数模拟ABS塑料的表面质感，渲染时采用三点布光方案，主光源从斜上方45度角投射，突出零件的结构轮廓与加强筋的凹凸细节，辅光源从侧方补光消除结构死角的暗部阴影，背景采用渐变灰色调突出红色零件的视觉主体地位，最终渲染效果能够清晰展现零件的所有结构特征。设计思路上，该零件定位为小型流体通路的集成载体，敞口槽可作为介质暂存腔室，上部阶梯接口可接入输入管路，侧向管状接口可作为输出通路，整体结构一体化成型无需额外装配，适合采用注塑工艺批量生产，建模过程中所有转角位置均做了R2以上的圆角处理，既能够避免注塑生产时出现应力集中开裂的问题，也能够去除锐边提升零件使用的安全性，所有结构尺寸均预留了合理的脱模斜度，保证后续模具设计与生产环节的可行性。
