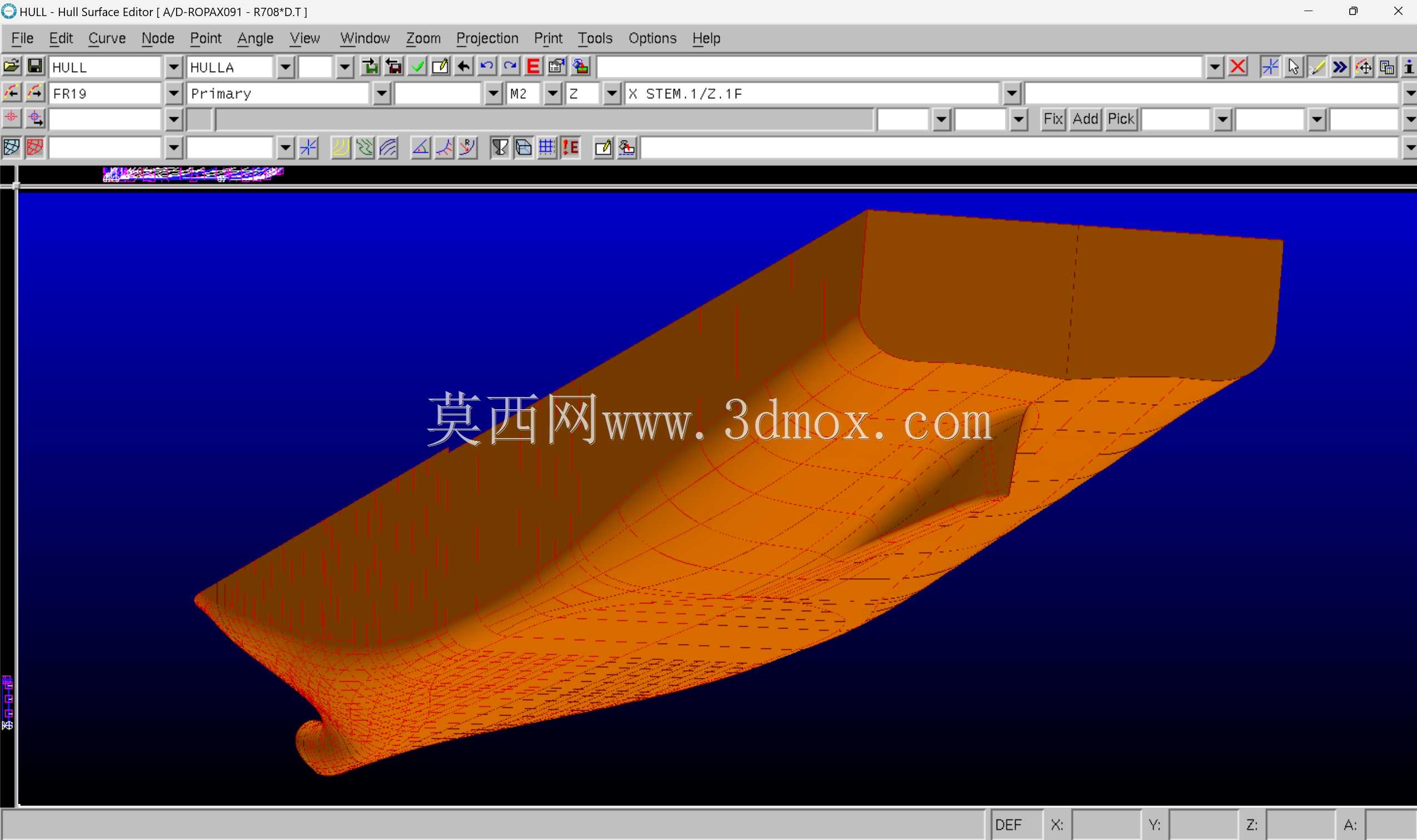

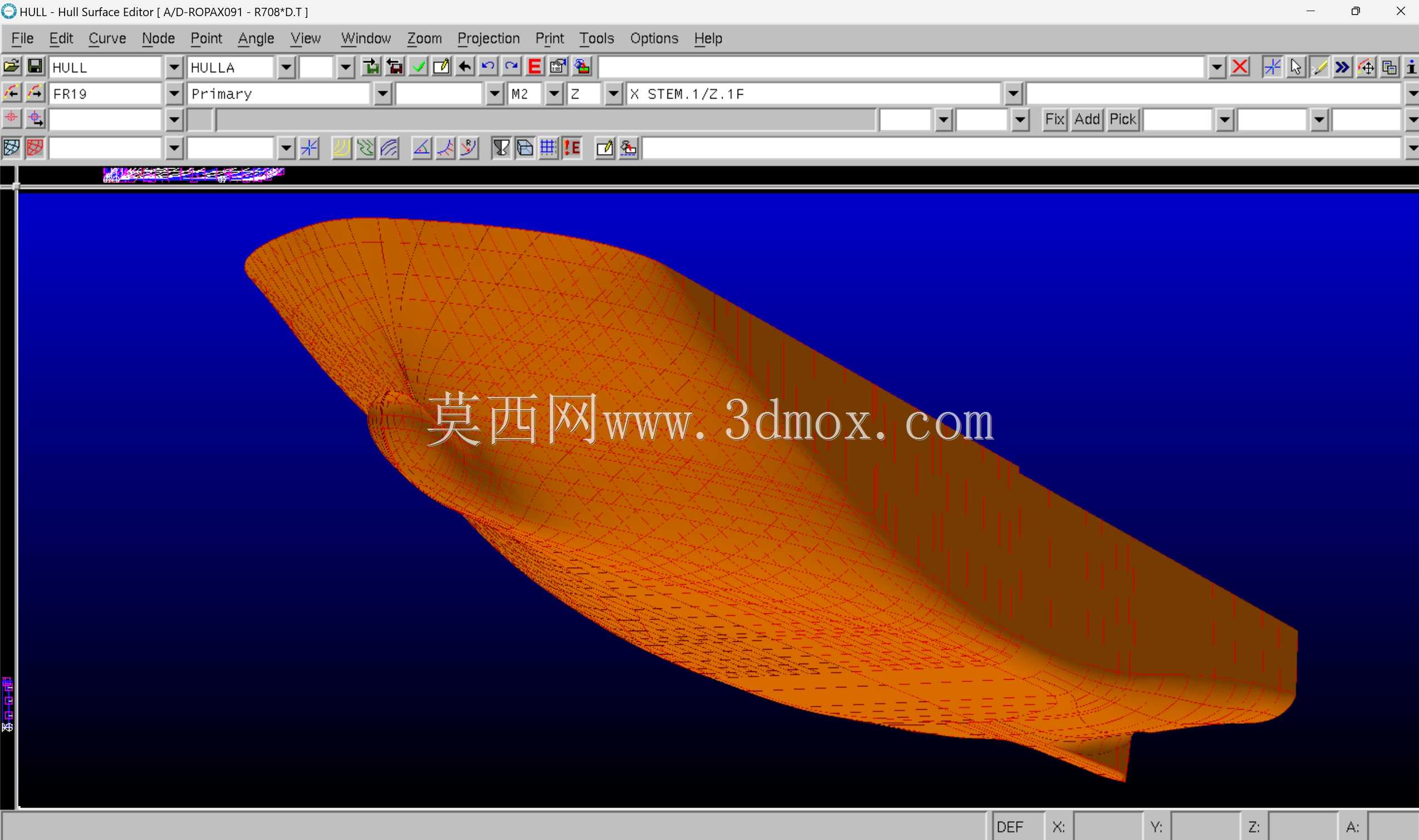

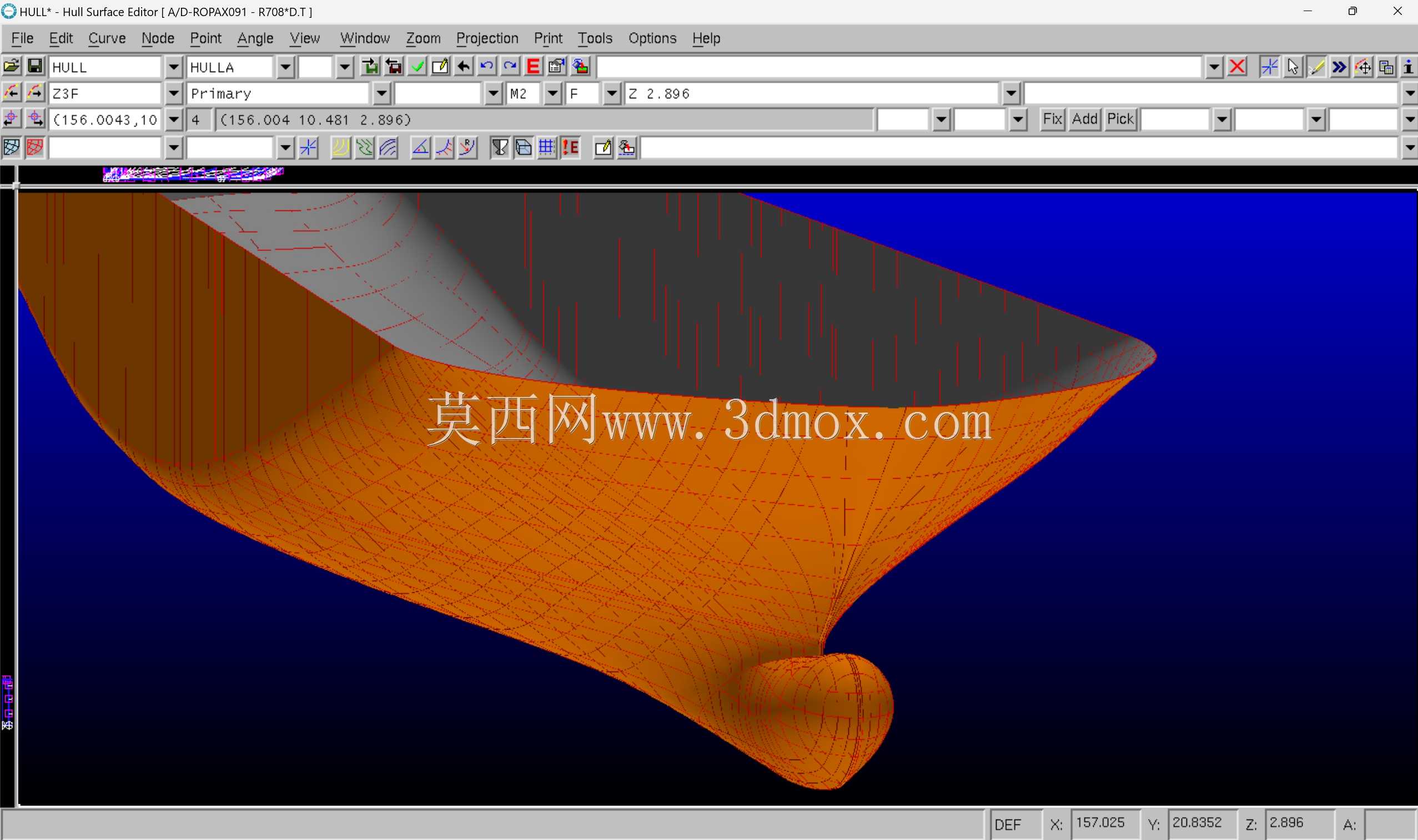

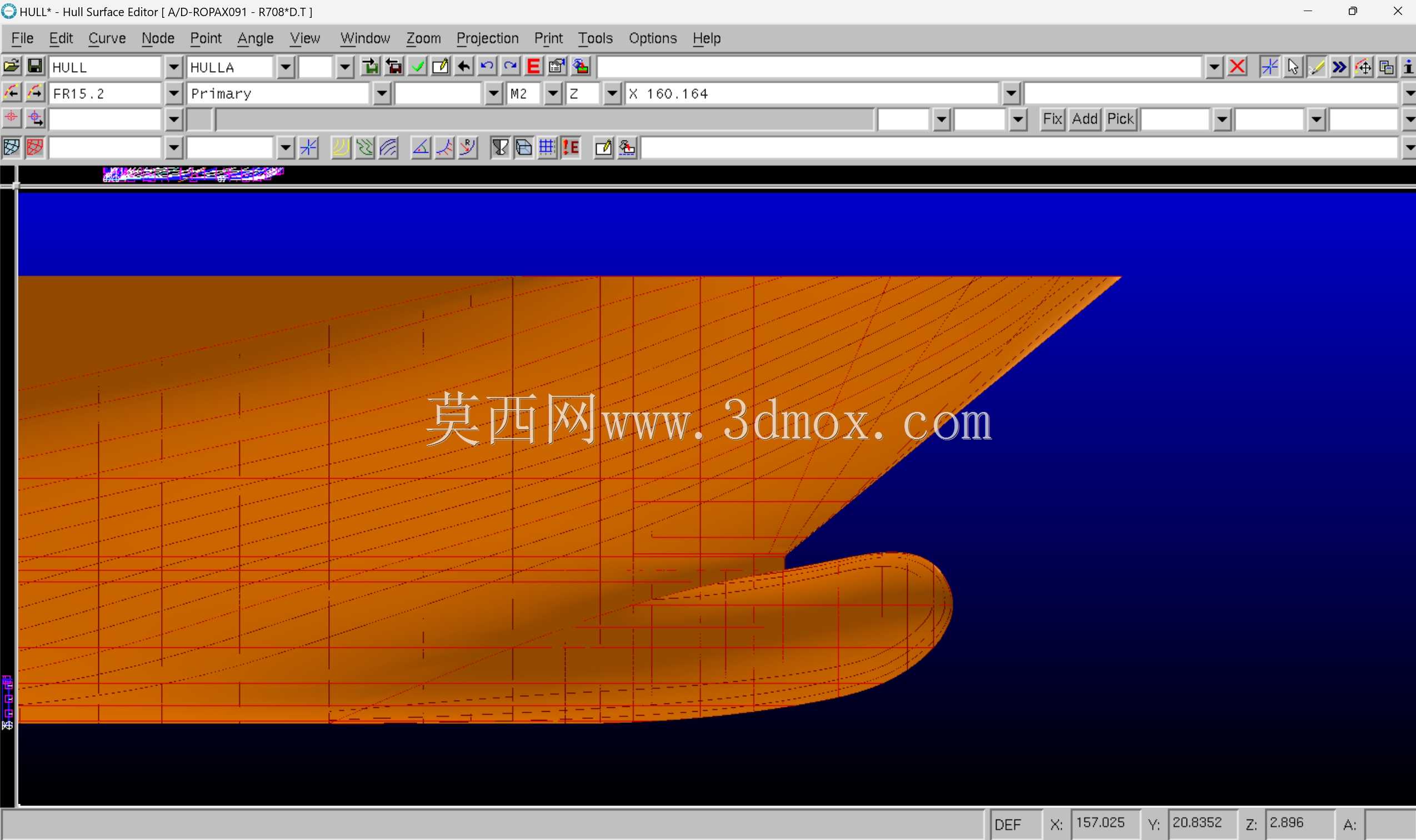

带球形艏的集装箱运输船舶曲面结构

　　在远洋干线集装箱运输的实际运营场景里，船舶艏部的线型设计直接决定了整船的航行阻力表现、耐波性以及重载工况下的航向稳定性，这款带Bulbous球形艏的集装箱船曲面结构，正是针对跨太平洋、亚欧等长航线高航速运营需求做的针对性线型优化。从实际用途来看，该结构作为整船最前端的水动力核心部件，一方面要承担迎浪状态下的波浪抨击载荷缓冲，降低艏部上浪对甲板集装箱绑扎系统的冲击，另一方面通过球鼻艏产生的波系与船艏主波系的相位抵消，能在设计航速区间内有效降低兴波阻力，减少主机持续输出功率，提升单航次的燃油经济性。从功能特性上看，该曲面结构严格遵循船舶静水力与耐波性计算的边界要求，球鼻艏的突出长度、浸深以及与主船体的过渡曲率，

　　都匹配了设计吃水与压载吃水两种典型工况下的波系干涉条件，避免出现压载航行时球鼻艏出水产生附加阻力的问题；外板的曲面网格划分完全贴合船体建造的板缝排布逻辑，每一块曲面片的曲率变化都控制在船用钢板冷加工的成型极限范围内，不会出现曲率突变导致的板材加工开裂、回弹超差问题，同时也为后续的外板骨材安装、舱室结构预留了足够的内部空间边界。在设计思路层面，整个艏部曲面的构建没有采用简单的样条曲线扫掠，而是以型值表为基础，先确定设计水线、满载水线、压载水线等关键站位的横剖线控制点，再通过曲面光顺工具反复调整曲率梳的连续性，保证G2连续的曲面过渡，避免曲面出现局部凹陷或凸起导致的航行涡流；球鼻艏与主船体的连接区域特意做了圆弧过渡处理，

　　既降低了连接处的应力集中系数，也减少了该区域的附连水阻力，同时兼顾了艏侧推安装通道的预留空间，确保侧推器的安装边界不会破坏外板的水动力完整性。从外形尺寸与安装边界来看，该艏部结构的整体宽度与船中平行中体段的型宽平滑过渡，艏柱的倾斜角度匹配了锚穴、锚链筒的安装位置，保证起锚、抛锚过程中锚爪不会与外板发生剐蹭；球鼻艏的最前端突出量控制在艏垂线向前的合理区间内，既满足波系抵消的水动力要求，也不会因为突出过长增加靠泊时的碰撞风险，同时底部的曲面抬升高度避开了声呐等船底探测设备的安装盲区，为后续船电设备的安装预留了平整的安装基面。在实际建模过程中，每一个曲面片的边界都对应了实际建造时的分段合拢缝位置，曲面的法向一致性也做了统一调整，

　　方便后续直接导入有限元分析软件做结构强度校核、阻力仿真计算，不需要额外做曲面修复工作；外板的厚度变化区域也在曲面曲率上做了隐性标记，从艏部最前端的厚板区域向船中平行段的标准板厚平滑过渡，避免板厚突变带来的结构应力突变。针对集装箱船大甲板开口的结构特点，艏部曲面的上缘线型特意配合了艏楼甲板的舷墙结构设计，保证舷墙安装后与外板的过渡平滑，减少甲板上浪时的水流滞留，同时也为艏部系泊设备的安装预留了足够的甲板空间，不会因为外板线型内收导致系泊操作空间不足。
