五轴联动木工加工中心结构设计

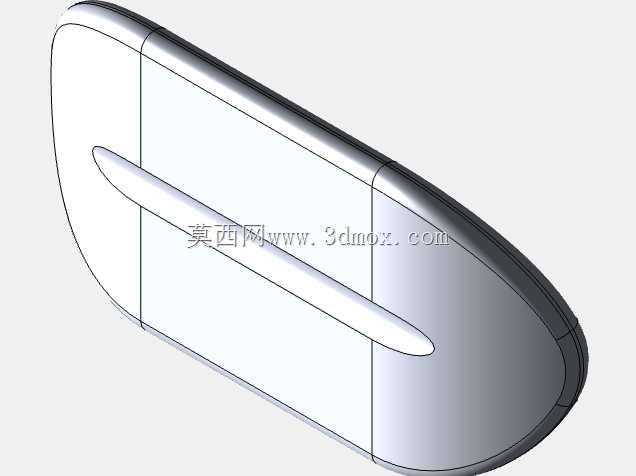

　　这套五轴木工加工设备的三维结构，主要面向定制家具、实木工艺构件、异型木作的批量加工作业场景，区别于传统三轴木工机床只能完成平面铣削、简单钻孔的局限，五轴联动的结构可以在一次装夹的前提下，完成复杂曲面木雕、斜孔加工、多面榫卯切削、异型封边预处理等多道工序，能大幅减少木作加工过程中的重复装夹对位误差，尤其适合弧度变化大的实木座椅构件、艺术木雕摆件、定制化柜体异型连接件的生产作业。

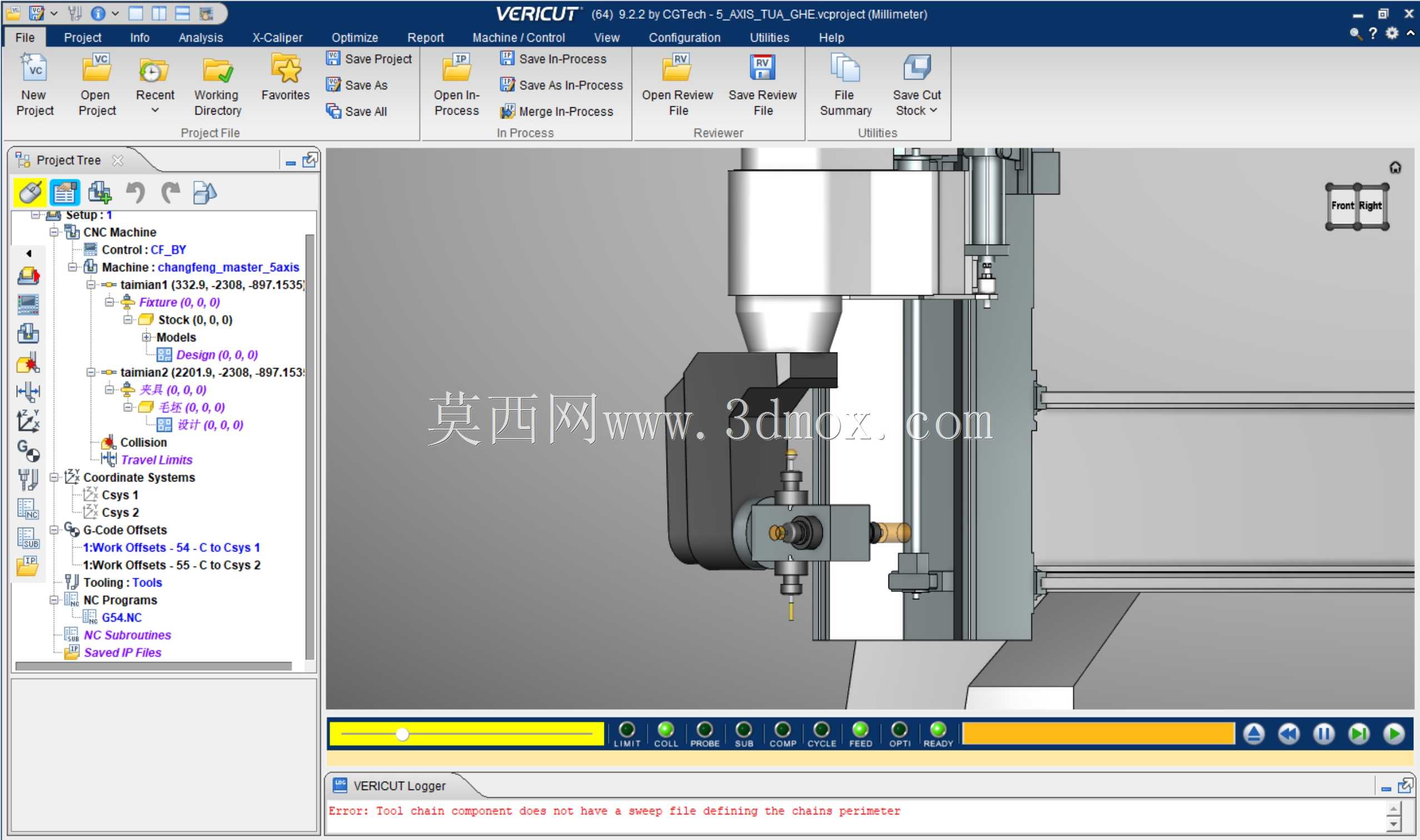

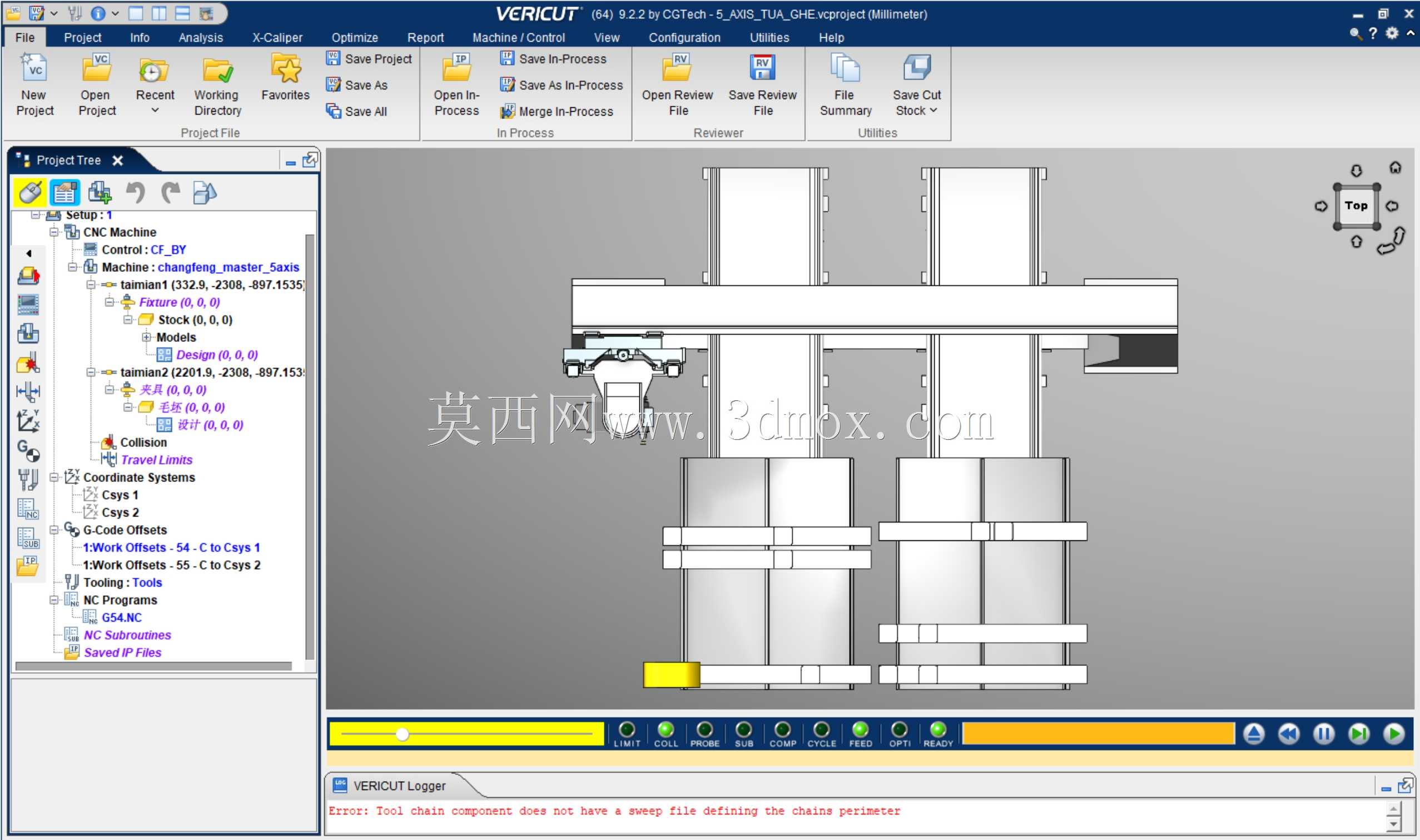

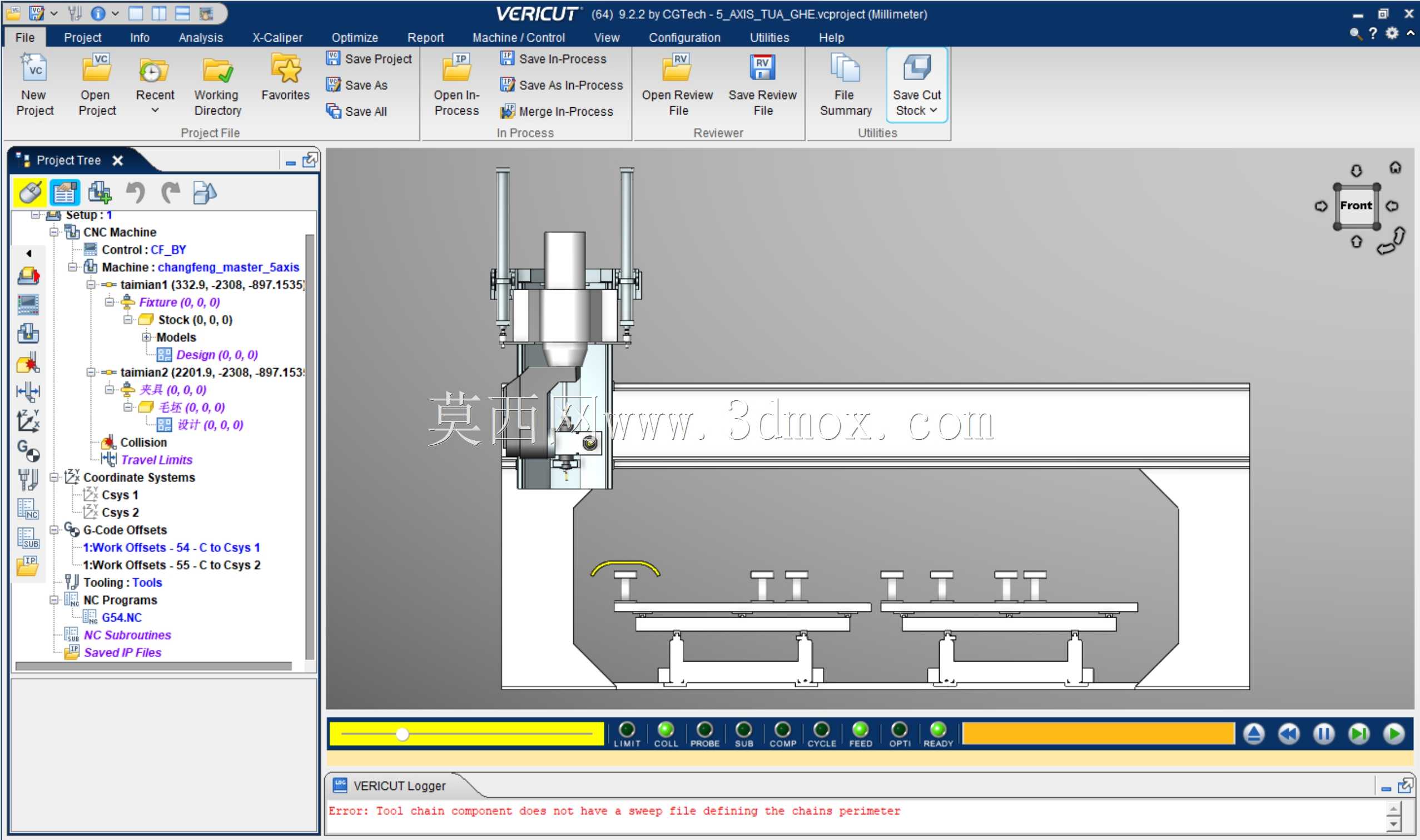

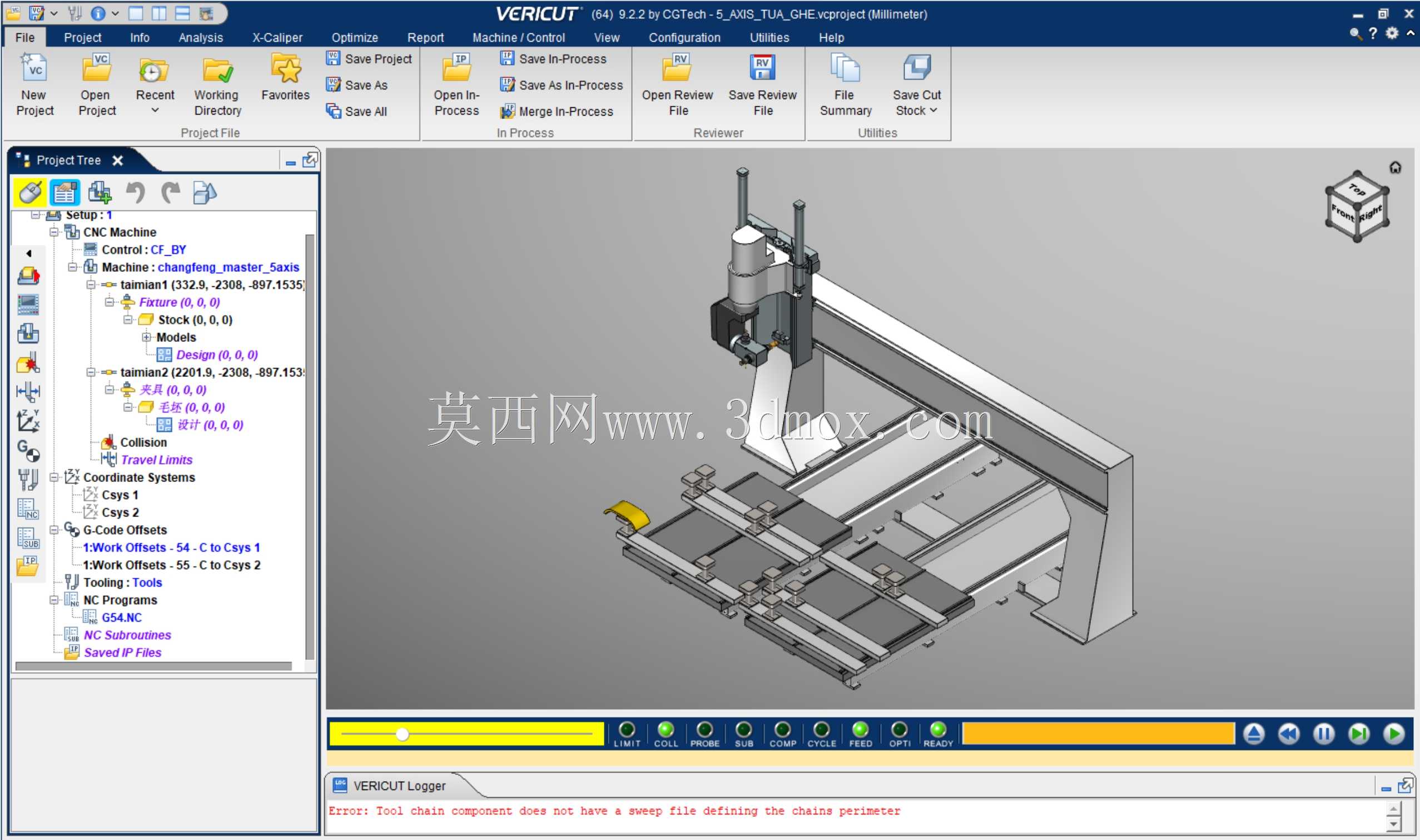

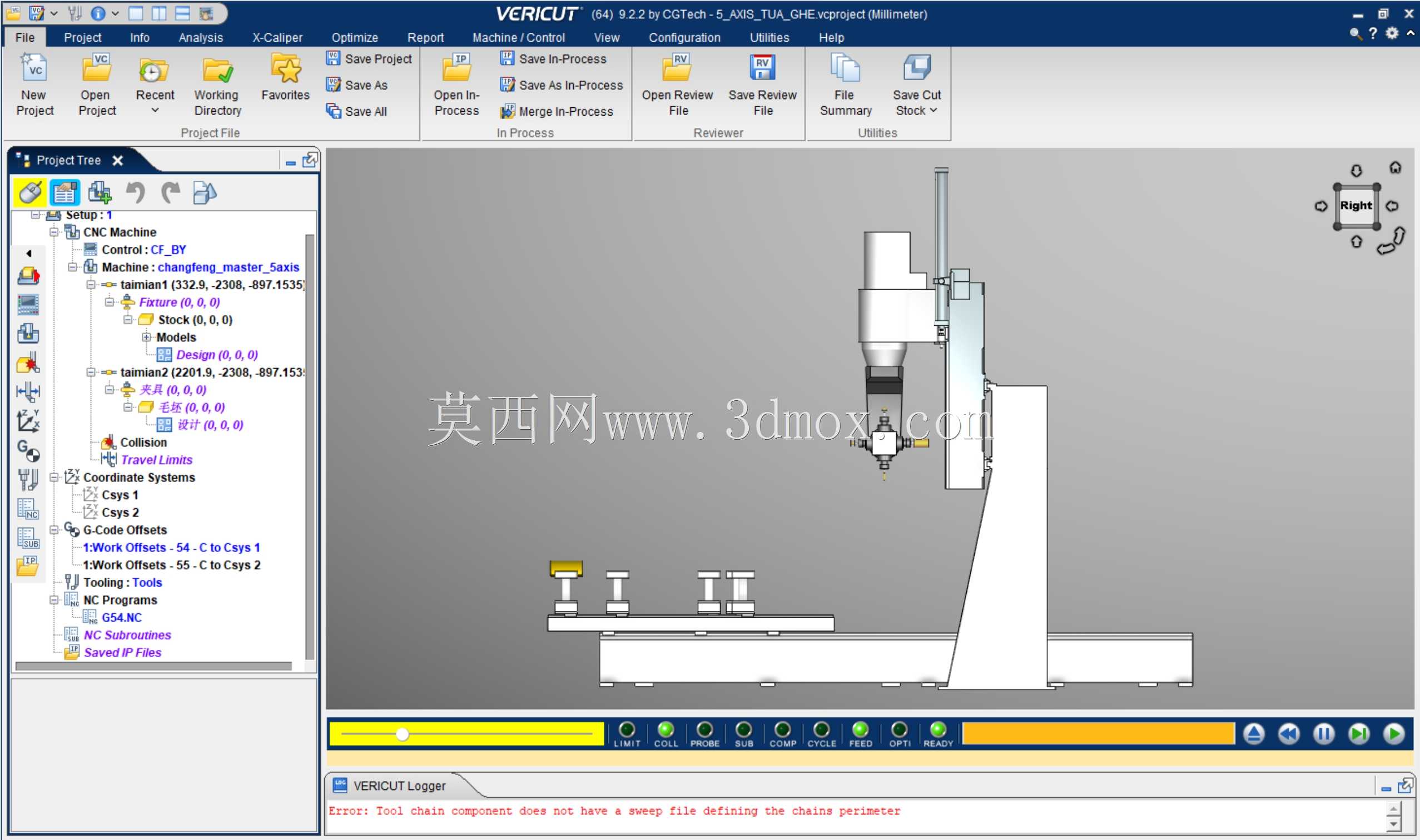

　　从结构布局来看，该设备采用龙门式框架承载结构，主轴单元搭载双摆头结构，可实现两个旋转轴的角度调整，配合X/Y/Z三个直线进给轴的运动，刀具可以从任意角度接触木材工件，避免传统三轴加工中长刀具避让带来的刚性不足问题，加工深腔、倒扣类木构件时，能通过摆头角度调整缩短刀具悬伸长度，提升切削稳定性，减少木材加工过程中常见的崩边、起毛问题。设计过程中，针对木材切削的特性做了针对性结构优化：主轴单元预留了除尘接口的安装位置，可对接车间中央除尘系统，在切削过程中及时抽走木屑，避免木屑堆积影响导轨、丝杠的运动精度，同时降低作业现场的粉尘浓度；进给轴的导轨安装面做了凸起防护设计，可阻挡木屑落到导轨滚道内，减少日常维护的清理工作量；摆头的旋转关节处设置了多层防尘密封圈，适配木工车间高粉尘的作业环境，避免细木屑进入旋转轴承造成磨损。从安装边界来看，设备的整体底座采用整体焊接钢结构，安装时需要预留水平调整的垫铁空间，地面承载能力需要满足整机重量加上最大工件重量的载荷要求，X轴行程覆盖常规大板家具的加工幅面，Y轴行程可满足叠层小工件的并排加工需求，Z轴行程预留了夹具、工装板的安装高度空间，摆头的旋转角度范围覆盖了常见木构件的所有加工角度，不需要额外加装角度工装即可完成斜向切削作业。

　　在功能实现层面，主轴采用高速电主轴结构，适配木材切削需要的高转速低扭矩特性，可装夹不同直径的铣刀、钻头、榫刀，满足不同切削工序的刀具装夹需求；各进给轴采用伺服电机搭配滚珠丝杠的传动结构，可实现进给速度的无级调整，针对软木、硬木不同材质的切削特性匹配对应的进给参数，避免进给速度不当造成的木材烧焦或者崩边问题；设备的工作台面采用T型槽结构，可搭配不同的夹具实现大板、异型小工件、实木方料的快速装夹，工作台面的平面度精度控制在木工加工要求的公差范围内，保证大尺寸板材加工时的厚度一致性。

　　结构设计过程中，重点考量了运动部件的刚性匹配，针对木材切削时切削力远小于金属切削的特点，在保证运动部件足够刚性的前提下做了轻量化优化，降低进给轴的运动惯量，提升设备的动态响应速度，适合木工加工中频繁快速移位的作业需求；管线排布采用拖链内置的方式，所有动力线、信号线都沿拖链规整布置，避免运动过程中管线与木屑、工件发生剐蹭，同时方便后期的线路检修维护；设备的安全防护边界做了充分预留，运动部件的最大运动范围之外预留了安全防护门的安装空间，可搭配光电安全锁实现作业区域的安全隔离，避免操作人员误触运动部件造成安全事故。
