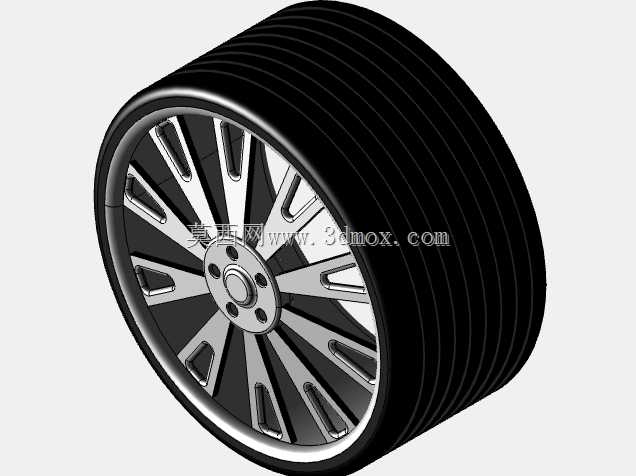

乘用车多辐条铝合金轮毂带轮胎总成结构

　　这套车轮总成结构覆盖乘用车辆行走系统的核心承载需求，日常道路行驶场景下，整套部件需要同时承担整车垂直载荷、转向侧向力以及制动扭矩传递的多重作用，不管是铺装路面的高速巡航，还是城市道路的频繁启停工况，结构匹配度都能满足常规家用车型的使用要求。从结构拆分来看，总成分为橡胶轮胎与铝合金轮毂两大核心部分，轮胎部分采用常规民用轿车的子午线胎体结构，胎面设置多道环形排水沟槽，湿滑路面行驶时可以快速破除胎面水膜，降低滑水风险，胎侧的厚度设计兼顾了缓冲路面颠簸的能力与高速行驶的形变量控制，避免过弯时胎侧过度形变导致抓地力下降。轮毂部分采用多辐条放射式结构设计，这种布局并非单纯追求外观视觉效果，每根辐条的走向都经过受力路径优化，

　　从轮心安装盘位置向外延伸至轮辋边缘，将轮心处的承载载荷均匀分散到整个轮辋圆周上，避免局部应力集中导致的轮毂开裂问题。轮心位置设置五个螺栓安装孔，孔位的分度圆直径匹配常规家用前驱车型的转向节安装尺寸，中心定位孔的公差设计采用过渡配合基准，安装时可以先通过中心孔完成径向定位，再锁紧螺栓，能有效避免高速行驶时车轮出现径向跳动。安装盘与辐条衔接的位置做了圆弧过渡处理，没有尖锐的直角结构，既减少了铸造过程中的应力残留，也能在承受冲击载荷时让应力平缓传递，不会在转角位置出现应力峰值。轮辋部分的边缘设计有标准的胎圈座结构，倾斜角度匹配通用子午线轮胎的胎圈轮廓，轮胎安装后可以通过胎内气压让胎圈紧密贴合在轮辋密封面上，保证行驶过程中不会出现漏气问题，

　　轮辋的宽度尺寸适配常规17寸家用车轮胎的断面宽度，不需要额外调整轮拱间隙就能直接适配多数紧凑型、中型家用轿车的安装空间。设计过程中优先考虑了动平衡的配重需求，辐条的壁厚分布做了周向均重处理，毛坯铸造完成后只需要在轮辋边缘添加少量平衡块就能满足高速动平衡精度要求，减少后期装配的调校工作量。轮胎与轮毂的配合边界做了尺寸链校核，胎圈与轮辋的过盈量控制在合理区间，既不会因为过盈量太小导致行驶中轮胎脱圈，也不会因为过盈量太大造成轮胎安装困难、损伤胎圈钢丝层。辐条表面的凹槽设计除了视觉层次的优化，还能在车辆制动时引导气流流过刹车卡钳位置，带走制动过程中产生的热量，降低长距离下坡制动时的热衰减幅度。

　　整套结构的安装边界完全遵循常规乘用车的车轮布置规范，轮距偏移量设置在通用家用车的适配范围内，装车后不会超出轮拱覆盖范围，也不会与内侧的减震器、转向拉杆等部件发生运动干涉，转向打满方向时轮胎与轮拱内衬的预留间隙满足颠簸路况的跳动需求，不需要额外修改车身周边结构。
