讴歌本田车型节气门体密封安装垫片结构

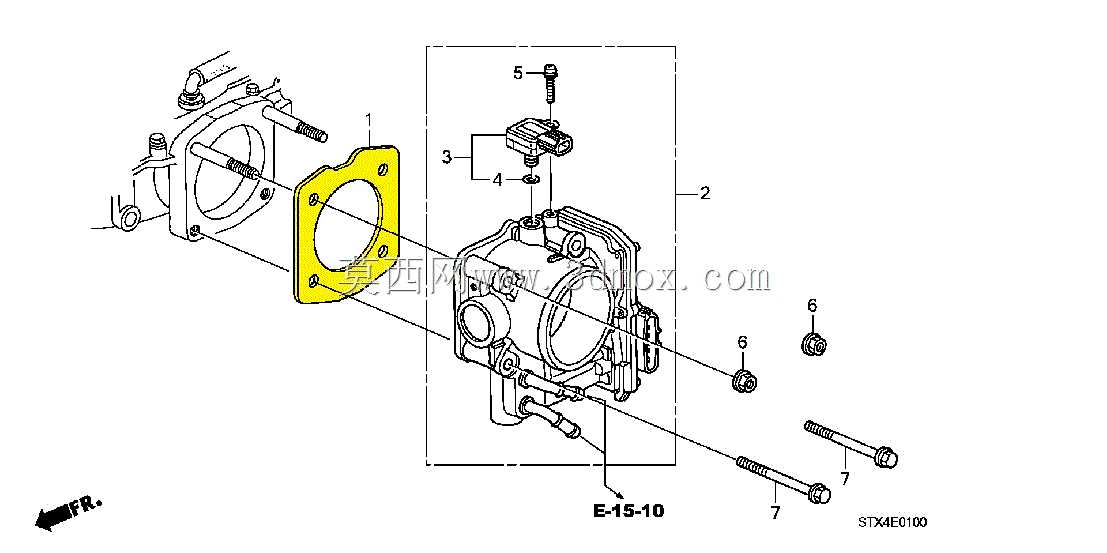

　　在乘用车辆进气系统的装配链路中，节气门体与进气歧管的结合面密封是影响进气效率、空燃比控制精度的关键环节，这款适配特定车型的安装垫片，正是针对该结合面的密封需求完成的结构设计。从实际装车场景来看，该垫片主要应用在讴歌MDX、本田Pilot、Ridgeline、奥德赛、Crosstour等搭载同系列动力总成的车型上，位于节气门体与进气歧管的法兰结合面之间，核心作用是填充两个金属机加工面之间的微观不平度，阻断进气道与外部环境的气体交换通道，避免未经计量的空气从结合面缝隙漏入进气道，同时防止进气道内的负压波动将外界灰尘、水汽吸入气缸，造成空燃比偏移、气缸异常磨损等问题。

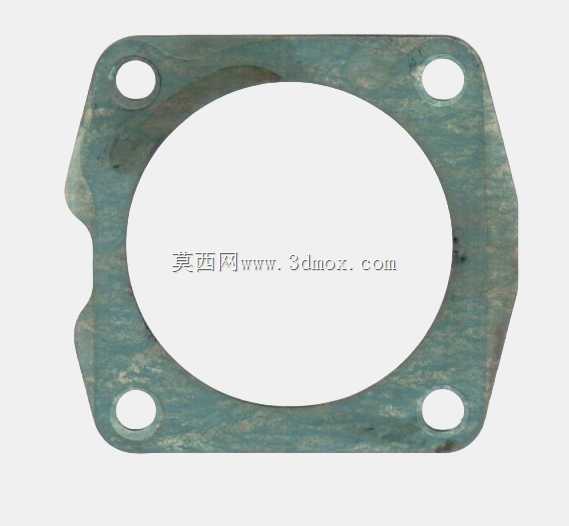

　　从结构设计思路来看，这款垫片没有采用通用平垫片的等宽环带结构，而是完全匹配对应节气门体的法兰轮廓做随形设计，整体轮廓与节气门体安装法兰的外边缘完全贴合，避免了多余结构占用周边的安装空间。垫片上的螺栓过孔位置完全对应节气门法兰的安装点位，孔位公差控制在装配允许的范围内，既保证安装时螺栓可以顺利穿过孔位完成紧固，又不会因为孔位间隙过大造成密封面有效宽度不足。中心的通孔直径完全匹配节气门的进气通径，不会在进气道内形成台阶结构，避免对进气气流造成不必要的扰流，影响进气充量的稳定性。

　　从安装边界来看，这款垫片的厚度控制在密封件合理的压缩区间内，安装时不会因为垫片过厚造成节气门体安装位置偏移，导致节气门阀片的初始位置与ECU标定值出现偏差，也不会因为垫片过薄导致压缩量不足，无法填补结合面的加工刀痕形成密封失效。垫片的外轮廓边缘避开了周边的传感器安装座、冷却液管路接头、线束固定卡扣的安装位置，装配时不需要额外调整周边附件的位置，完全适配原有动力总成的布置空间，维修替换时可以直接对位安装，不需要对周边部件做任何改动。

　　在功能特性层面，这款垫片的密封面做了整面的平面度控制，表面粗糙度满足密封件的贴合要求，装配后在螺栓规定的拧紧力矩下，垫片材料可以产生适度的弹性变形，充分填充两个结合面之间的微观间隙，在发动机全工况的进气负压、温度波动环境下，都能保持稳定的密封性能。不同于普通的纸质密封垫片，该结构的刚性支撑足够，在多次拆装后不会出现明显的塑性变形，维修节气门体时只要垫片没有出现破损、老化，就可以重复使用，降低了车辆维保的成本。

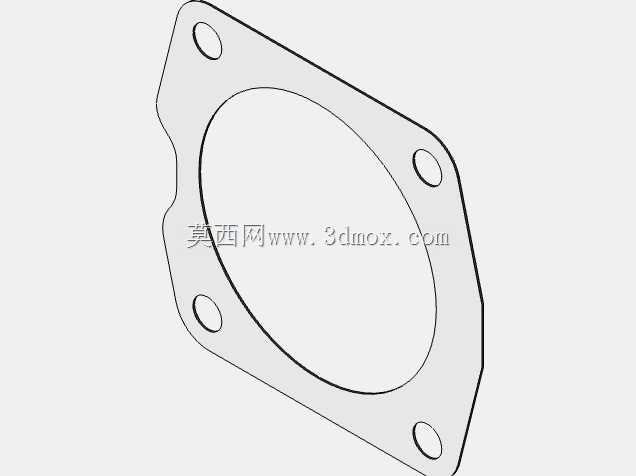

　　从建模还原的角度来看，这款垫片的三维结构完全参照实车的装配关系构建，所有的孔位坐标、轮廓曲率、厚度参数都和原厂配件保持一致，既可以用于汽车维修教学中的结构演示，也可以作为改装配件开发、进气系统仿真分析的基础模型，帮助结构工程师快速完成进气系统的装配校核，不需要重新对垫片进行逆向测绘，缩短相关配件的开发周期。在实际的进气系统匹配工作中，借助该模型可以直接模拟垫片装配后的密封带分布，验证不同拧紧力矩下的垫片压缩变形量，提前排查安装干涉、密封宽度不足等潜在问题，避免在样件试制阶段才发现结构缺陷，减少反复修改设计的成本。
