适配Nema17法兰的MINIF-11型谐波减速器

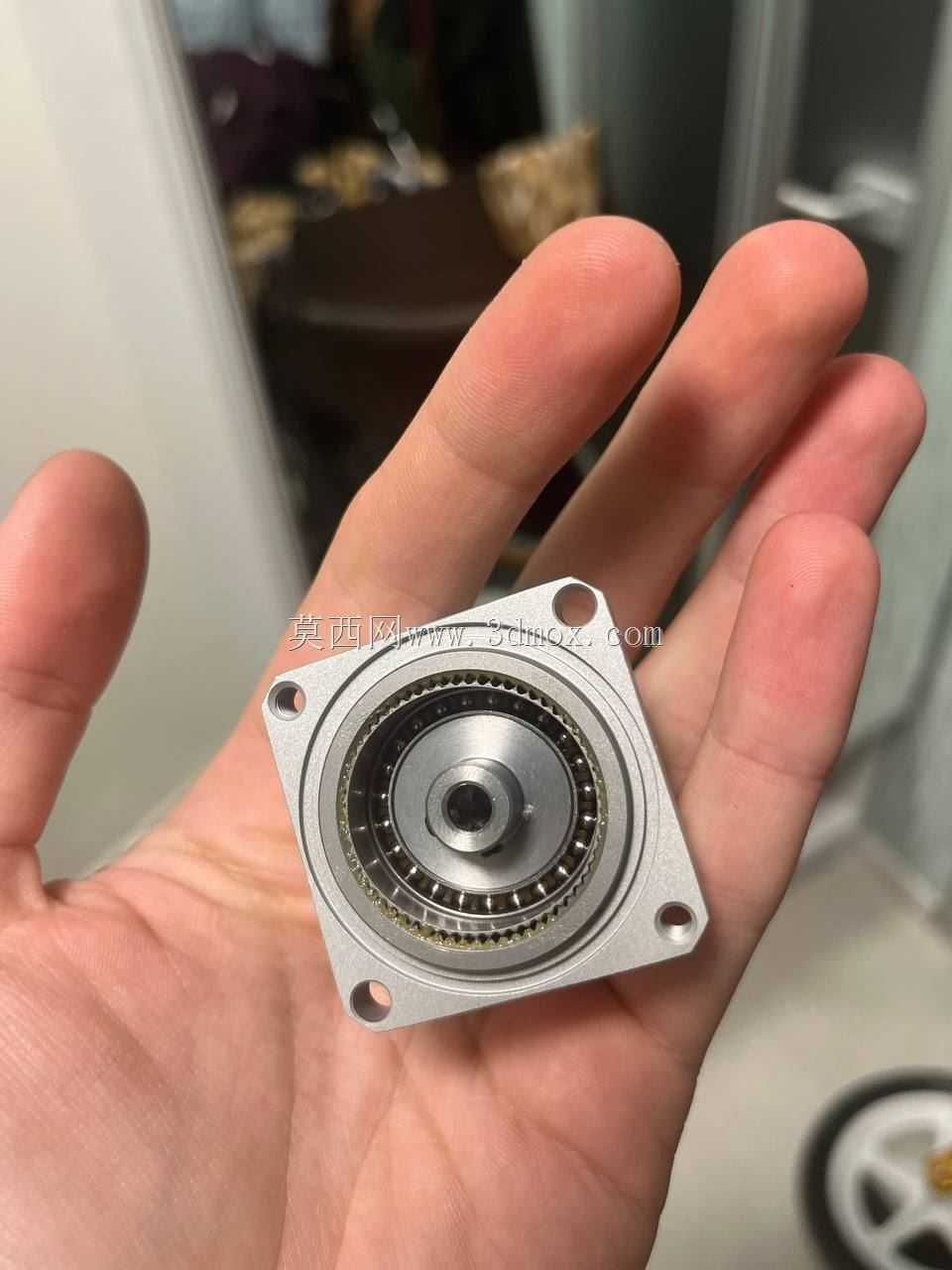

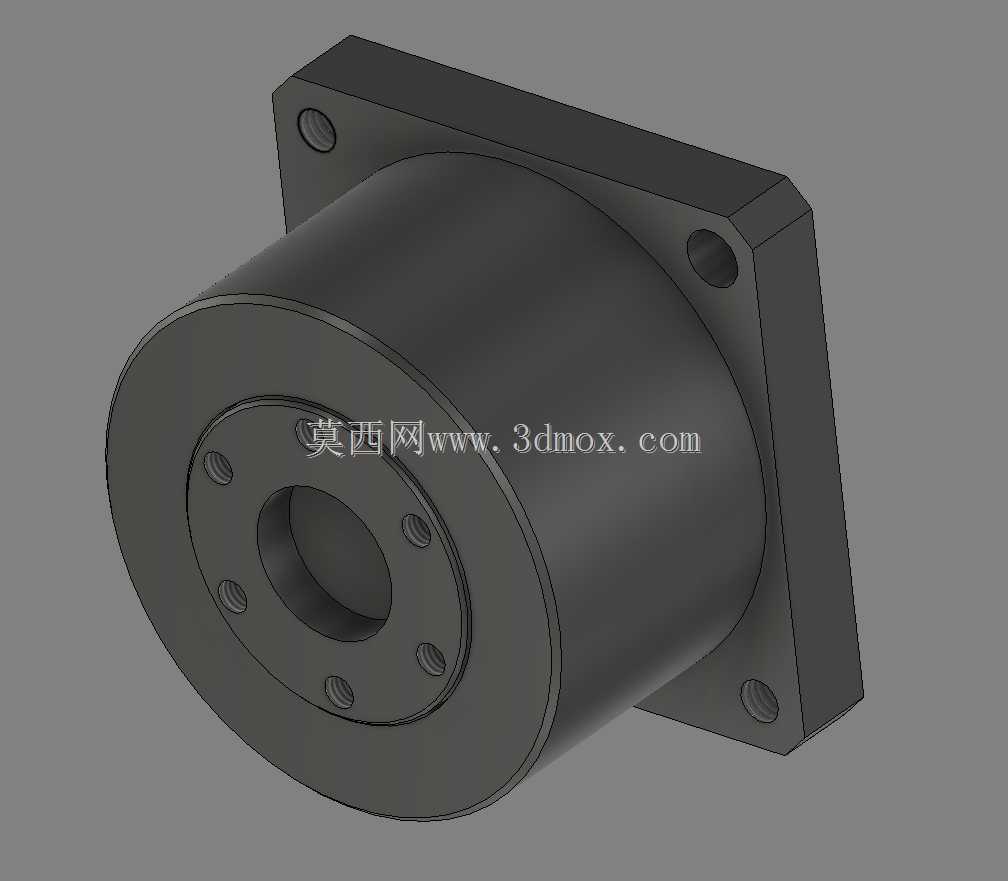

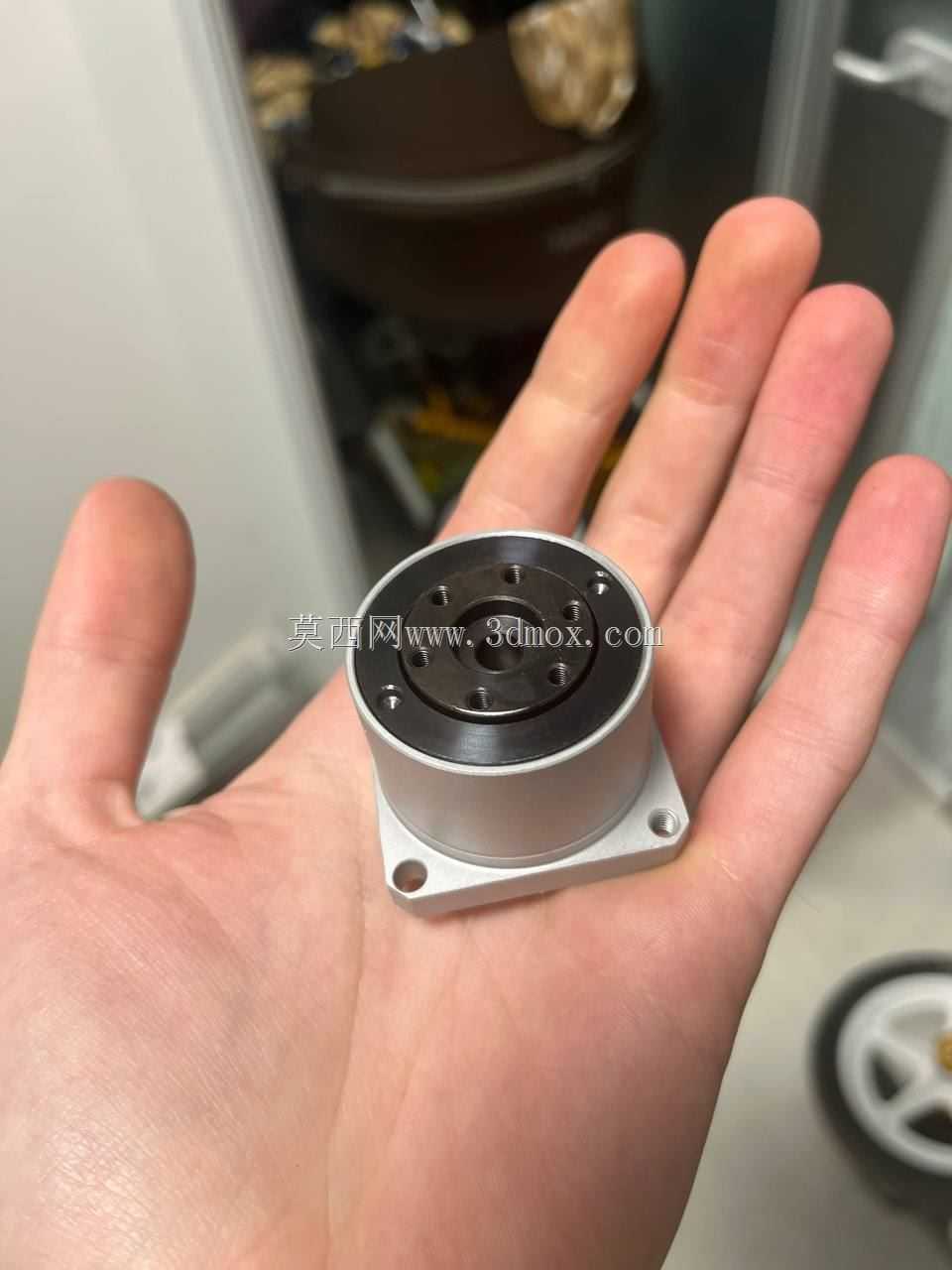

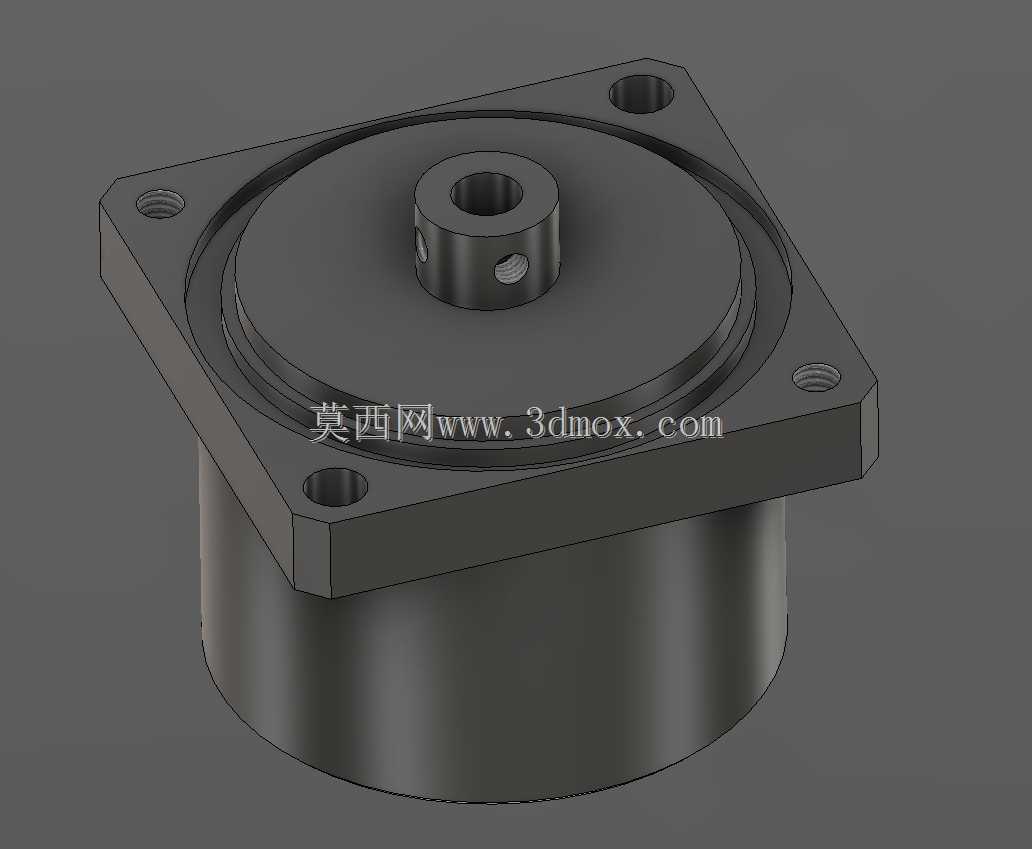

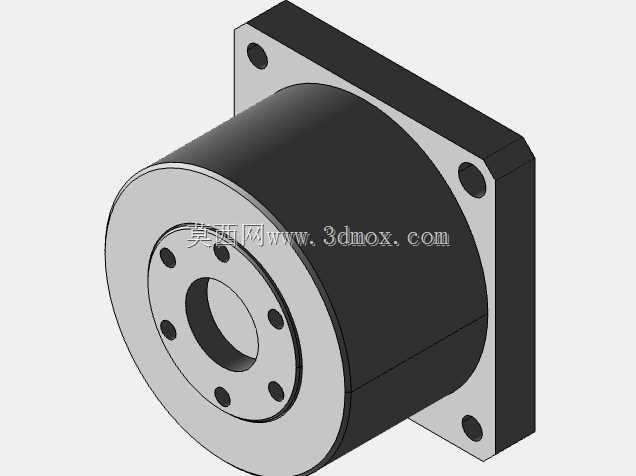

　　这款谐波传动减速部件，核心适配Nema17规格的步进、伺服动力输出端，在桌面级自动化工位、小型协作机械臂关节、精密检测位移平台、实验室小型进给装置这类对安装空间有严格限制的场景中，能在极小的轴向尺寸内实现大减速比的动力传递，同时保证输出端的传动精度满足微米级进给的需求。从结构设计逻辑来看，这款谐波减速器采用了经典的杯型柔轮配置，输入端直接对接Nema17电机的输出轴法兰，安装法兰上的四个定位孔完全匹配42mm规格电机的安装孔位，不需要额外制作转接板就能完成装配，能大幅缩短小型设备的传动链设计周期。输出端采用中空通孔式法兰设计，中心通孔可穿过走线、气管或者细径传动轴，适配需要中空走料、走线的旋转工位需求，比如小型视觉检测转台、点胶机旋转轴这类需要从旋转中心引出管线的场景，能避免管线随轴转动出现缠绕、弯折疲劳的问题。在功能特性上，这款谐波减速器依靠柔轮的弹性变形实现错齿啮合，相比同减速比的行星齿轮减速器，啮合齿数占比更高，回差可以控制在极小范围内，在频繁正反转的启停工况下，不会因为齿轮侧隙产生传动空程，适合用在需要精准定位的小型传动工位。同时因为谐波传动的结构特性，同等减速比、同等输出扭矩的前提下，这款减速器的径向尺寸和轴向长度都远小于行星减速器，能把整个传动模组的体积压缩到极致，适配桌面级设备紧凑化的设计趋势。从安装边界来看，输入端法兰为方形结构，四个安装孔的中心距完全匹配Nema17电机的31mm孔距标准，

　　安装止口的尺寸也和常规42步进电机的输出止口契合，装配时只需要将电机轴插入减速器输入端的抱紧孔，拧紧法兰固定螺丝和轴抱紧螺丝即可完成安装，不需要额外调整啮合间隙。输出端法兰采用圆盘式结构，均匀分布6个安装螺孔，中心定位止口可以直接对接负载端的安装法兰，保证输出端的同轴度，避免高速运转时出现偏载振动。设计过程中，这款减速器的外壳采用一体化刚性壳体，输入端和输出端的轴承位做了同轴度公差约束，保证柔轮、刚轮、波发生器三个核心部件的装配同轴度，避免因为装配偏差导致柔轮异常磨损，延长部件的使用寿命。波发生器采用薄壁轴承配合椭圆凸轮的结构，运转时能推动柔轮产生规律的弹性变形，和刚轮形成稳定的错齿啮合，在传递额定扭矩的工况下，

　　运转平稳性优于普通齿轮传动，噪音水平也更低，适合用在对运行噪音有要求的实验室设备、桌面办公类自动化装置中。在实际选型适配时，需要注意这款减速器的输入转速适配范围，常规工况下搭配Nema17规格的步进电机或者小功率伺服电机，输入转速在3000rpm以内时，传动效率和运转寿命都能达到设计预期，如果需要更高的输入转速，需要额外校核柔轮的疲劳强度和波发生器轴承的极限转速。另外这款减速器的输出端能承受一定的径向负载和轴向负载，但因为柔轮是薄壁弹性部件，不适合用在有大冲击负载的工况，比如冲压工位的传动、重型物料的输送这类场景，更适合持续平稳运转、需要精密定位的轻载传动场景。在三维建模过程中，这款模型还原了所有安装接口的实际尺寸，

　　包括法兰安装孔的位置、孔径、止口尺寸、中心通孔直径、输入端抱紧孔的尺寸，还有壳体的外形轮廓，在做设备整体装配设计时，可以直接调用这个模型完成干涉检查，不需要额外测绘实物，能大幅缩短结构设计阶段的周期。同时模型还原了柔轮、刚轮、波发生器、壳体、输出法兰、输入法兰这些核心部件的装配关系，在做运动仿真时，可以直接按照谐波传动的运动关系设置约束，模拟实际运转时的状态，验证传动链的运动范围是否和周边结构存在干涉。对于做小型自动化设备、桌面级机器人、精密检测平台的结构工程师来说，这类标准接口的谐波减速器模型，能直接套用在适配Nema17电机的传动方案中，不需要从零开始绘制减速器模型，也能避免因为自行建模的尺寸偏差导致后续加工、装配时出现安装不匹配的问题。在实际应用中，这类小型谐波减速器常被用在小型SCARA机器人的小臂关节、桌面级点胶机的旋转轴、3D打印机的挤出端减速模组、光学检测设备的样品旋转台、小型医疗检测设备的样本传送工位这些场景，凭借紧凑的体积、零背隙的传动特性、稳定的减速比输出，替代传统的行星减速器或者同步带传动结构，提升设备的定位精度，同时压缩设备的整体体积。
