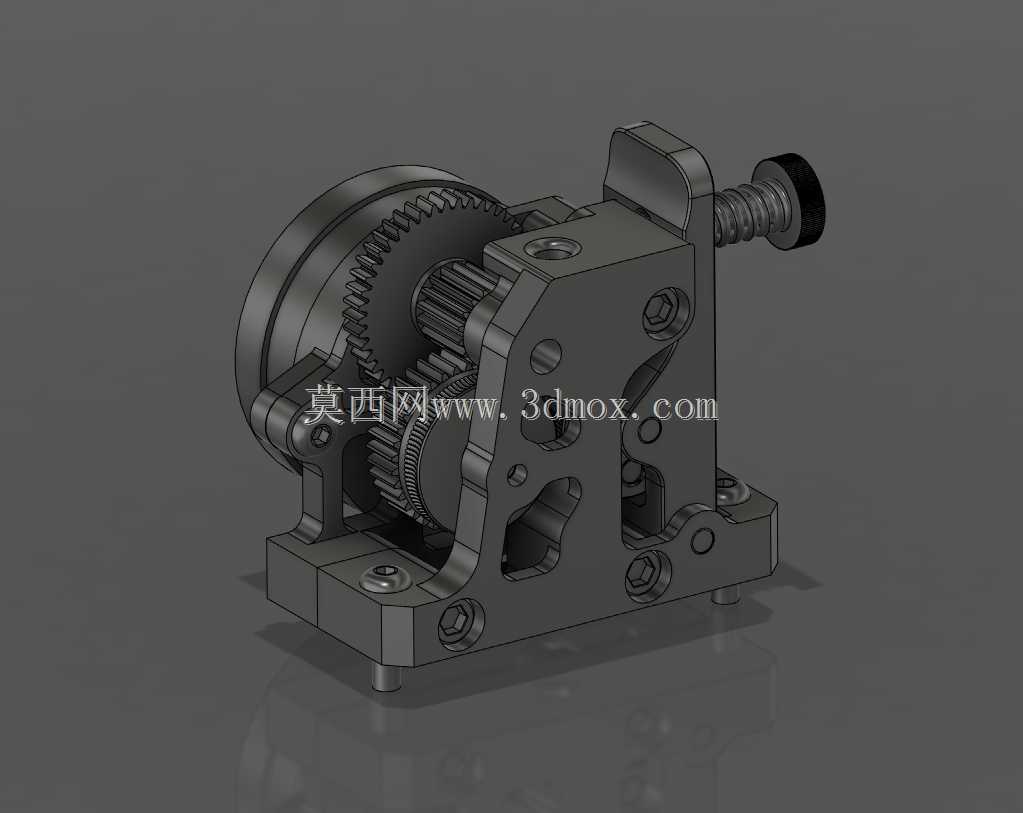

HGX-Lite轻量化挤出送料执行机构

　　这款挤出送料机构是面向桌面级熔融沉积成型设备开发的核心执行部件，日常应用场景覆盖桌面级FDM设备的耗材进给环节，承担热端耗材的稳定推送、回抽精准控制的核心作用，直接决定打印过程中耗材出丝的均匀度、回抽响应速度以及长时间打印的送料稳定性。从实际使用场景来看，这类轻量化挤出机构既可以适配常规的近程挤出安装位，也能通过支架调整适配部分改装的远程送料结构，相比传统的大体积挤出机，它的整体重量控制更优，安装在运动轴上时能有效降低运动负载，减少高速打印过程中的惯性振纹，提升打印件的表面成型质量。

　　从功能特性来看，这套机构采用了多级齿轮减速的传动结构，输入端可以适配标准的42系列步进电机，通过不同齿数的齿轮组完成扭矩放大，相比单齿轮直接驱动的结构，它能在同等电机输出扭矩下获得更大的挤压力，即便是推送硬度较高的工程耗材，也不会出现齿轮打滑、送料步进丢步的问题。机构的主体框架采用一体化的金属切削成型结构，各个轴承安装位、齿轮轴固定孔的位置度公差控制在0.02mm以内，能保证齿轮啮合时间隙均匀，不会出现传动卡滞或者啮合过紧导致的磨损加剧问题。挤出压臂采用了弹性可调的压紧结构，操作人员可以根据耗材的直径公差、材质硬度调整压轮对耗材的压紧力，既避免压力过大导致耗材被压变形影响送料顺畅度，也能防止压力不足导致送料打滑，压轮表面做了滚花处理，和耗材接触时能提供足够的摩擦力，保证送料过程的线速度稳定。

　　从设计思路层面拆解，这套机构在开发阶段就优先平衡了结构刚性和整体重量，框架部分在保证轴承安装位、安装固定位强度足够的前提下，做了多处镂空减重设计，在不降低结构抗形变能力的前提下把整体重量控制在较低水平，适配高速运动的X轴安装需求。齿轮组的参数选择经过反复验证，减速比设置兼顾了送料精度和输出扭矩，既不会因为减速比过大导致送料响应滞后，也不会因为减速比不足导致挤压力不够，配合步进电机的细分驱动，可以实现0.01mm级别的送料精度控制，满足高精度打印的送料要求。机构的挤出端做了标准化的接口设计，可以直接适配市面上主流的快接热端、喉管配件，不需要额外做转接件改装，降低用户的改装适配成本。调整螺丝的位置设置在机构外侧，不需要拆解主体结构就能完成压紧力调整、耗材进退操作，日常维护更换耗材的操作十分便捷。

　　从安装边界和尺寸参数来看，这套机构的安装孔位完全兼容标准的Nema17步进电机安装尺寸，安装孔距为31mm，固定孔采用M3螺纹规格，可以直接替换市面上同规格的其他挤出机构，不需要对原有设备的安装板做二次打孔加工。机构整体的外轮廓尺寸控制紧凑，横向最大宽度不超过60mm，纵向安装深度不超过55mm，安装后不会和设备的其他运动部件产生干涉，即便是安装在打印行程较小的桌面级设备上，也不会占用过多的成型仓空间。进料端采用了标准的4mm耗材导向通道，适配直径1.75mm的常规打印耗材，导向通道内壁做了光滑倒角处理，耗材穿入时不会被毛刺刮削产生碎屑，避免碎屑进入齿轮组导致传动卡滞。机构底部的安装基准面做了平面度处理，安装后可以保证挤出通道和热端喉管的同轴度，避免耗材进入喉管时出现偏磨导致的堵头问题。回抽行程的限位设计经过优化，最大回抽行程可以达到15mm，满足大流量打印、高速打印时的回抽需求，有效减少打印过程中的拉丝、漏料问题。
