三种尺寸规格PS5游戏手柄结构设计

　　做消费电子外设结构设计快十年，经手的手持类控制器方案不下二十套，这次做的三款不同尺寸PS5适配手柄，核心是解决不同使用场景下的握持适配痛点，毕竟现在玩家的使用场景早就不是单一坐在客厅沙发握标准手柄了——有放在桌面搭配迷你摇杆台玩格斗游戏的需求，有外出携带掌机模式搭配小尺寸手柄的便携需求，还有给低龄玩家做的缩小版握持方案，之前试过直接缩放标准手柄模型，打样出来才发现指槽位置、按键行程的相对位置全错了，握上去手指根本搭不到正确的按键位，这次重新做结构的时候特意把三款的握持边界做了区分。

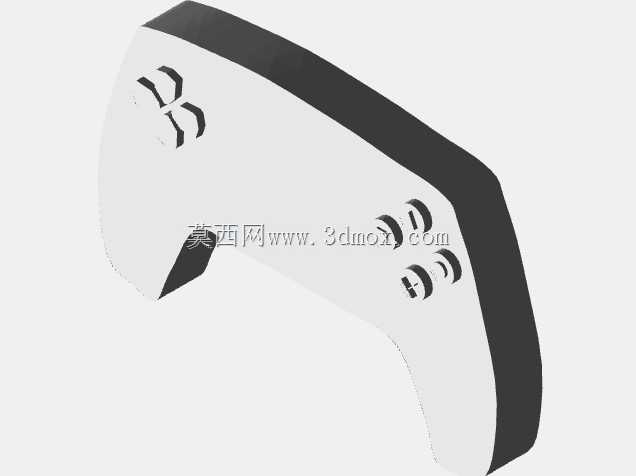

　　先说最大尺寸的那款，整体握持宽度控制在162mm，握持区的厚度留了32mm，指槽的弧度完全按照成年男性手掌自然蜷曲的曲率做的，虎口位置的承托边做了2mm的外翻处理，长时间握持不会卡虎口，这款主要适配客厅主机场景，搭配原装底座放置的时候，底部的平面度控制在0.2mm以内，放在玻璃或者木质茶几上不会晃，按键区的相对位置和原装手柄保持一致，十字键、功能键、摇杆的中心距完全对齐原装的安装孔位，要是后续玩家想自己换定制按键或者摇杆帽，不用重新打孔，直接适配市面上现成的第三方配件就行。做结构的时候特意把内部的筋位做了等比例加厚，因为大尺寸手柄如果壁厚太薄，握的时候使劲容易出现形变，尤其是LR键的按压位置，筋位厚度留到1.8mm，按压的时候不会出现壳体凹陷的问题，表面的分型线做在握持区的侧下方，手握的时候完全碰不到合模线，不会硌手。

　　中间尺寸的那款是适配桌面使用场景的，整体宽度缩到138mm，厚度控制在26mm，主要是给那些放在桌面用手指点按、不需要整手握持的玩家做的，比如玩一些策略类、回合制游戏的时候，手柄放在桌面上，手指搭在按键上操作就行，不需要整只手攥住，所以底部特意做了三个1mm高的防滑凸点，放在桌面上推的时候不会滑，摇杆的高度比大尺寸款矮了2mm，避免放在桌面的时候摇杆过高误触。这款的安装边界特意留了通用的1/4英寸螺孔位置，要是玩家想把它固定在桌面支架或者悬臂支架上，直接拧标准相机螺丝就行，不用额外做转接件，内部的电池仓位置做了居中处理，放在桌面上的时候重心刚好在几何中心，不会出现一头翘的情况。

　　最小尺寸的那款是做便携场景适配的，整体宽度只有105mm，厚度22mm，重量控制得很轻，主要是给掌机模式或者外出携带的时候用，能塞进大部分掌机的收纳包侧袋里，这款的指槽做了简化，因为尺寸缩小之后没法完全贴合整手握持，所以把握持区的弧度做的更圆润，哪怕是手小的用户或者孩子，握的时候也不会有棱角硌手，按键的中心距相应缩小了4mm，但是按键本身的直径只缩了1mm，保证按压的时候不会因为按键太小出现误触，LR键的触发行程做短了0.3mm，便携使用的时候按压力度更轻，长时间按不会累。

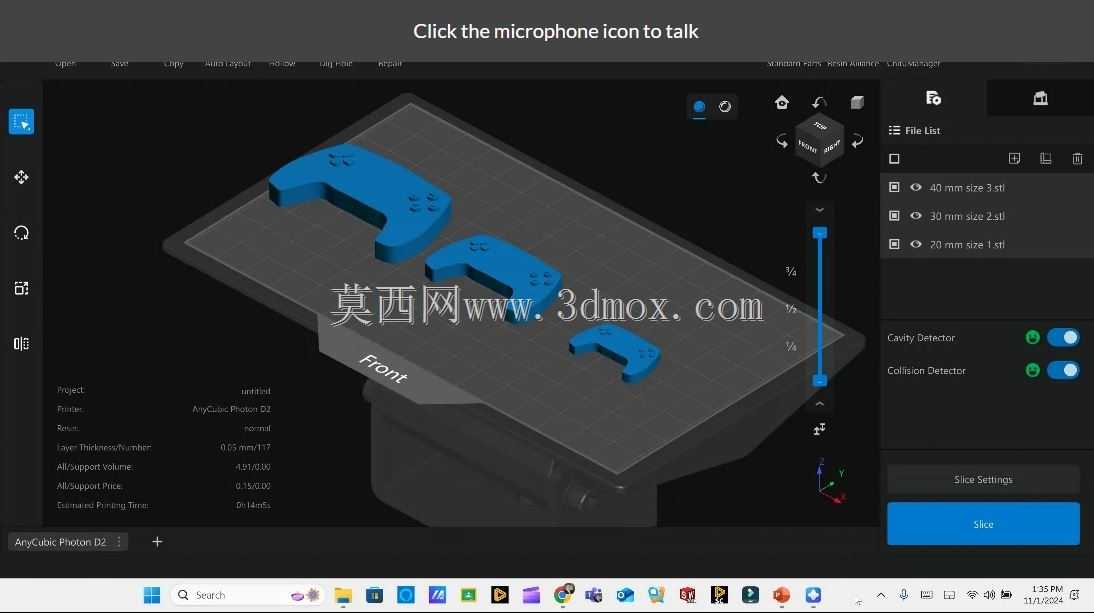

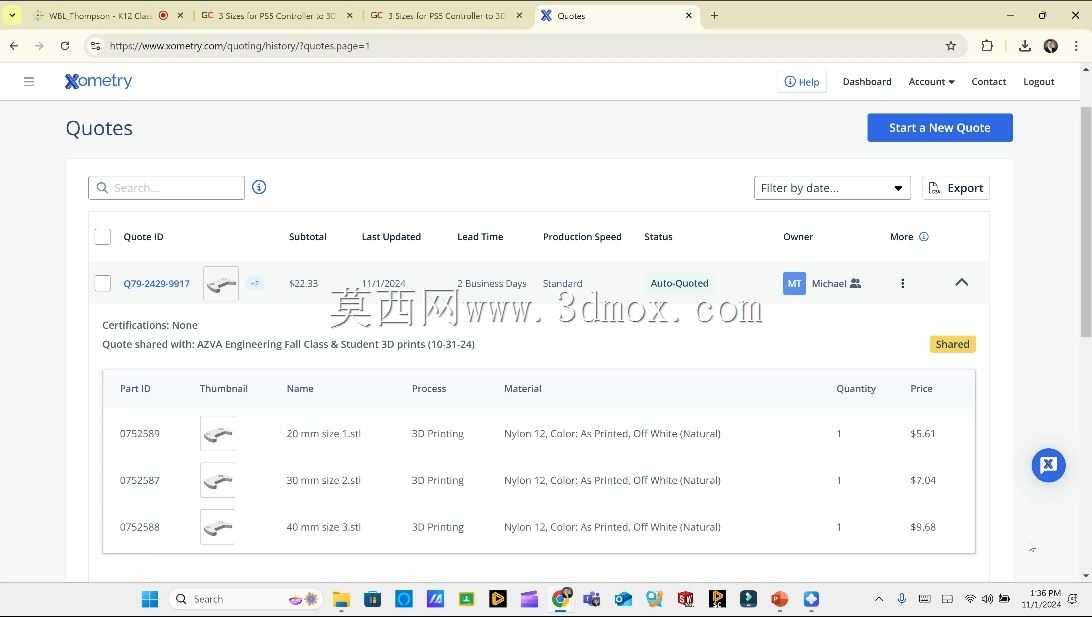

　　三款模型在做结构的时候都统一留了0.2mm的打印层厚适配余量，不管是用FDM还是光固化3D打印机制作，都不用额外打磨公差，装配的时候按键和壳体的间隙控制在0.15mm，按动的时候不会卡涩，也不会晃荡有异响。之前做这类手持外设模型的时候经常犯的错就是只缩放外形，不调整内部结构的相对位置，这次三款模型的摇杆安装位、按键柱的位置都按照对应尺寸的握持人机工程学重新做了排布，不是简单的等比例缩放，比如小尺寸款的摇杆中心到十字键中心的距离，不是按照大尺寸款的比例缩的，而是按照手指在小握持状态下的活动范围重新定的位置，保证手指在自然放置的状态下，能轻松碰到所有按键，不用刻意挪手指。

　　从实际打样测试的情况来看，大尺寸款连续握持两小时玩动作类游戏，虎口位置没有明显的压痕，因为承托边的外翻弧度刚好分散了手掌的压力；中间尺寸款放在桌面上玩一下午策略游戏，手腕不用悬空，比握标准手柄轻松很多；小尺寸款塞在收纳包里带出门，占的空间还不到原装手柄的一半，临时掏出来玩两把很方便。三款的壳体壁厚都统一控制在1.5mm，既保证了结构强度，打印的时候也不会因为壁厚太厚增加不必要的打印时间，内部的加强筋都做了1mm的圆角过渡，避免打印的时候出现应力集中开裂的情况，安装孔位的位置都做了0.1mm的拔模斜度，打印完不用修孔就能直接装螺丝。
