立方体框架式卫星主体承载结构设计

　　在微纳卫星的结构设计体系中，这类立方体框架式主体结构是整星设计的核心承载基础，区别于大尺寸卫星的一体化承力筒构型，立方星的框架结构需要在极小的空间边界内，兼顾整星的力学承载、设备安装接口、空间环境耐受等多重需求，是微纳航天装备结构设计中应用最广泛的构型方案。从实际应用场景来看，这类框架结构主要适配1U到12U规格的立方星平台，可搭载于运载火箭的多星部署器内，随主载荷一同进入近地轨道，承担教学验证、空间环境探测、低轨通信试验、对地遥感成像等多种任务，由于其构型标准化程度高、拓展性强，也是当前商业航天领域微纳卫星研发中优先选用的主体结构形式。

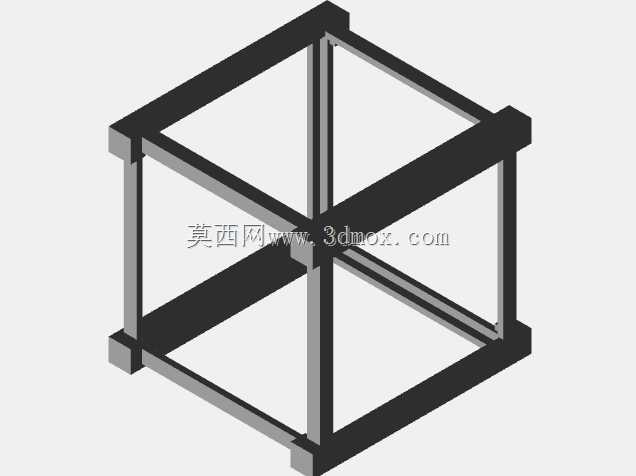

　　从结构的功能特性来看，该框架采用正交拼接的杆系承力方案，所有主承力杆件沿立方体的12条棱边布置，在8个顶点位置设置连接节点，形成封闭的空间桁架受力体系。这种设计的核心优势在于，整星发射阶段承受的轴向过载、横向振动载荷可以通过杆件均匀传递到各个连接节点，避免局部应力集中导致的结构失效，同时框架的六个立面均预留了充足的开放空间，既可以安装太阳能电池基板、星载计算机、姿控飞轮、通信模块、载荷相机等星上设备，也能为设备的走线、热控多层的包覆预留操作空间，相比封闭式的箱体结构，框架式构型的装配可达性更优，总装阶段可以从任意立面完成设备安装与调试，大幅缩短整星的装配周期。

　　在设计思路层面，这类框架结构的设计始终围绕轻量化与高刚度的平衡展开，航天结构的重量冗余直接决定了发射成本的高低，因此在杆件截面设计上，通常采用等强度设计逻辑，根据发射段的载荷谱仿真结果，对不同受力位置的杆件截面尺寸进行优化，主承力方向的杆件适当增加截面壁厚，非主承力方向的辅助杆件在满足刚度要求的前提下尽可能减小截面尺寸，在保证整星基频满足运载方要求的前提下，将结构的重量占比控制在整星重量的15%以内。顶点位置的连接节点是整个框架的应力集中区域，设计中通常采用一体化加工的角件完成三根正交杆件的连接，避免采用多个紧固件拼接带来的连接间隙与刚度损失，角件上预留标准化的安装螺孔，既可以实现框架自身的快速拼接，也可以作为星外设备、太阳能板展开机构的安装接口，接口尺寸遵循通用立方星的设计规范，能够适配市面上绝大多数标准化的立方星功能模块，降低整星的研发适配成本。

　　从安装边界与尺寸约束来看，这类立方体框架的外形尺寸严格匹配多星部署器的内部包络要求，单单元规格的框架外轮廓尺寸保持在100mm×100mm×100mm的标准范围内，杆件的外边缘不会超出包络边界，避免在卫星入舱部署时出现卡滞。框架内部的安装空间预留了足够的设备安装公差，各个立面的安装孔位采用统一的网格间距设计，星内设备可以根据实际布局需求灵活调整安装位置，不需要对框架进行二次加工。框架的杆件表面通常会做导电氧化处理，既可以提升空间环境下的抗腐蚀能力，也能保证整个结构的电连续性，避免星上设备之间出现电位差导致的放电风险，同时杆件的设计也预留了热控安装的接口，可以在杆件表面粘贴加热片与温度传感器，配合整星的热控系统维持星内设备的工作温度范围。

　　在实际的工程应用中，这类框架结构还需要通过严格的力学环境验证，包括正弦振动试验、随机振动试验、冲击试验等，模拟发射阶段的载荷环境，验证结构的刚度与强度是否满足要求，同时框架的设计还要考虑空间辐照、真空冷热交变等环境因素的影响，选用的材料通常具备低出气、高比刚度的特性，避免在真空环境下释放的物质污染星上光学载荷。相比定制化的卫星结构，这种标准化的立方体框架结构能够大幅缩短微纳卫星的研发周期，降低结构研发成本，也便于后续的系列化拓展，通过拼接多个标准单元框架，可以快速组合出更大尺寸的卫星平台，适配不同载荷的搭载需求，是当前微纳卫星结构设计中兼顾可靠性、经济性与拓展性的成熟方案。
