正交双孔安装座机械结构设计

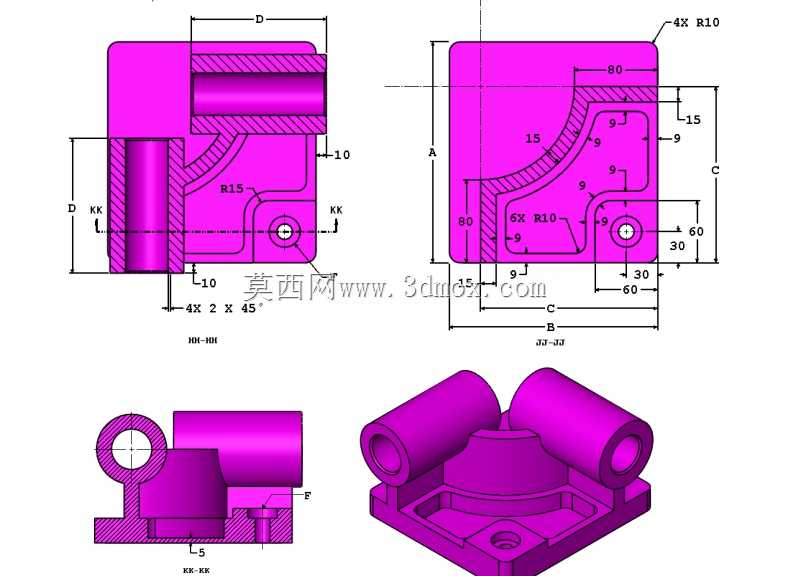

　　该正交双孔安装座属于机械系统中常见的支撑连接类零部件，主要应用于需要实现两个垂直方向管路、轴类元件定位固定的工况场景，常见于流体管路排布系统、小型传动机构的支撑节点、气动元件集成安装工位等位置，承担垂直方向载荷传递、元件位置约束、安装基准定位的核心作用。从结构功能来看，零件主体为方形安装基座，基座上设置两个轴线互相垂直的通孔，两个孔道分别对应两个垂直方向的元件穿装需求，孔道内壁可根据实际使用需求加工为光孔或者内螺纹结构，适配不同的连接固定方式；基座底部设置带安装孔的法兰边结构，可通过螺栓将整个零件固定在设备安装面或者机架上，法兰边的沉孔设计可让螺栓头部完全沉入安装面以下，避免螺栓突出影响其他元件排布。

　　零件的转角位置设置R10的外圆角过渡，既可以消除加工后的锐边毛刺，避免装配过程中划伤操作人员，也能减少应力集中现象，提升零件在受载情况下的结构强度，避免转角位置出现应力断裂风险。内部流道或者孔道的衔接位置设置R15的圆弧过渡结构，若该零件应用于流体管路场景，圆弧过渡可大幅降低介质流动过程中的局部阻力，减少紊流产生，降低管路振动与噪音；若应用于传动支撑场景，圆弧过渡可避免轴类元件安装时与孔道边缘发生卡滞，提升装配顺畅度。从设计思路层面，该零件采用一体化铣削成型的加工方案，整体结构无拼接焊缝，结构刚性更强，适合承受一定的径向与轴向复合载荷；两个正交孔的轴线位置度公差控制在0.05mm以内，可保证穿装后的元件垂直精度满足设备运行要求，

　　避免因孔位偏斜导致元件安装后出现别劲、磨损加剧的问题。基座侧面的凸台结构一方面作为孔道的加强筋，提升孔道位置的结构强度，避免孔道受载后出现开裂变形，另一方面凸台上的小孔可作为定位销孔，在零件安装到机架时先通过定位销实现初定位，再锁紧安装螺栓，可大幅提升安装位置的重复精度，方便后期设备维护时的拆装复位。尺寸边界方面，零件整体安装基座的外形尺寸控制在80mm×80mm的方形范围内，总高度不超过60mm，两个正交孔的中心距基准严格按照图纸标注的尺寸链进行公差分配，底部安装孔的位置距离侧边30mm，适配常见的标准安装孔位排布，可直接替换同规格的现有安装座零件，无需对安装基面进行二次加工。零件的壁厚设置经过载荷校核，主体壁厚保持9mm，

　　孔道位置的壁厚不小于10mm，既可以保证零件在1.6MPa工作压力下无变形泄漏，也能避免壁厚过大造成的材料浪费与零件重量增加。底部安装面的平面度公差控制在0.02mm以内，安装后可与基面完全贴合，避免出现安装间隙导致的零件受力不均问题；两个正交孔的圆柱度公差控制在0.03mm以内，可保证与穿装元件的配合间隙均匀，若作为滑动支撑使用，可有效降低元件运动过程中的磨损量，延长零件使用寿命。在实际选型应用中，该结构可根据使用场景调整材质，普通工况下采用6061铝合金加工即可满足轻量化与强度需求，腐蚀环境下可更换为304不锈钢材质，重载工况下可采用45号钢调质处理后加工，适配不同的设备使用需求。
