方程式赛车SAE赛事专用管状空间车架底盘

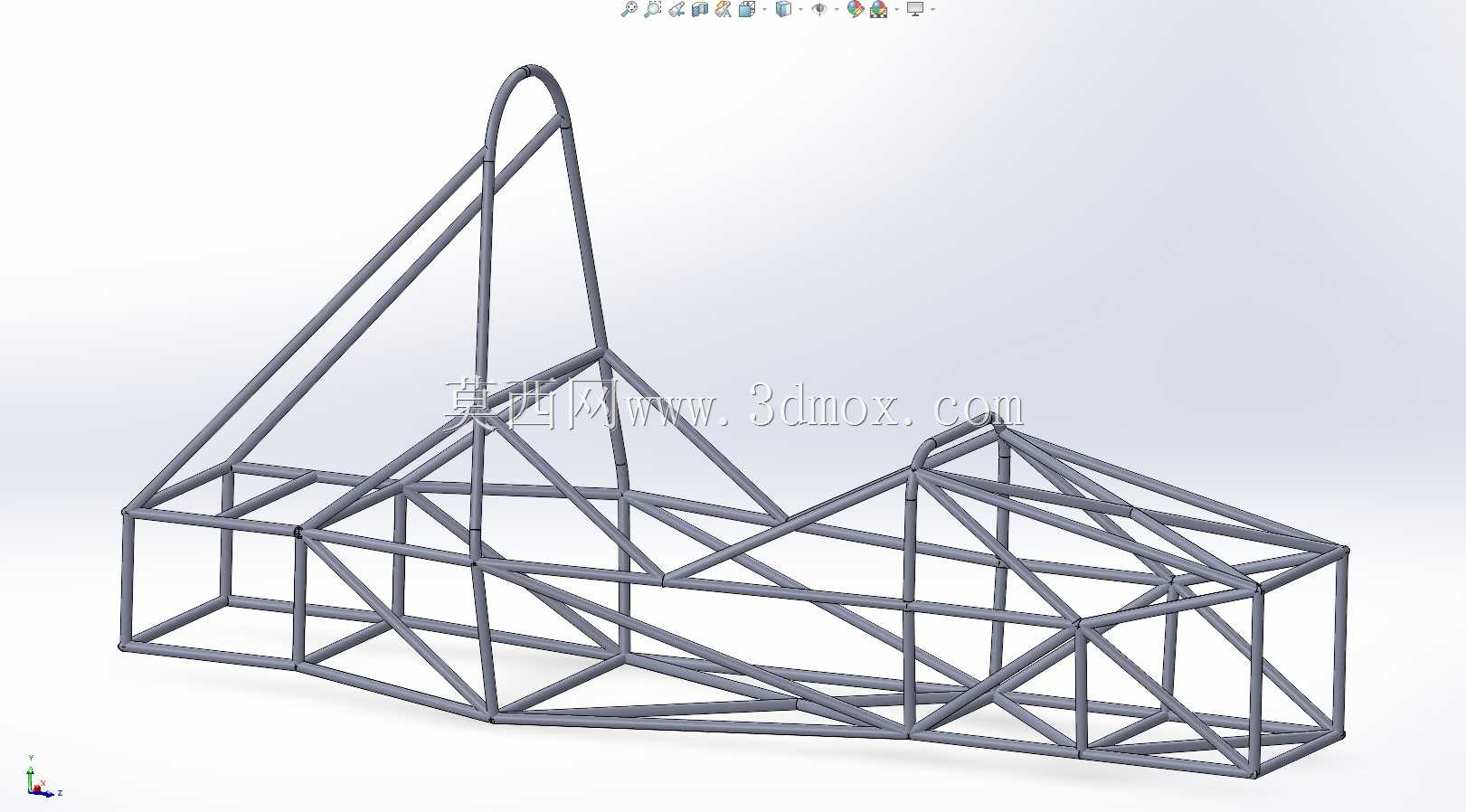

　　该底盘结构面向大学生方程式赛事场景开发，核心服务于场地竞速类赛车的整车承载需求，作为整车所有子系统的安装基体，需要承接动力总成、悬架系统、转向机构、制动单元以及驾驶舱人机结构的全部安装载荷，同时在高速过弯、紧急制动、路面冲击甚至碰撞工况下维持结构完整性，保障驾驶人员的生存空间与操作边界。从结构选型来看，设计采用轻质管状空间桁架架构，区别于量产车的冲压焊接承载式车身，这种桁架结构通过不同管径、壁厚的金属管材切割后拼焊成型，能够在严格的重量限制下实现更高的刚度重量比，适配赛事规则下的整车重量管控要求。设计阶段以第95百分位男性人体模板作为人机校核基准，围绕驾驶位的操作空间展开框架布局：驾驶舱区域的管材排布预留了足够的头盔间隙、

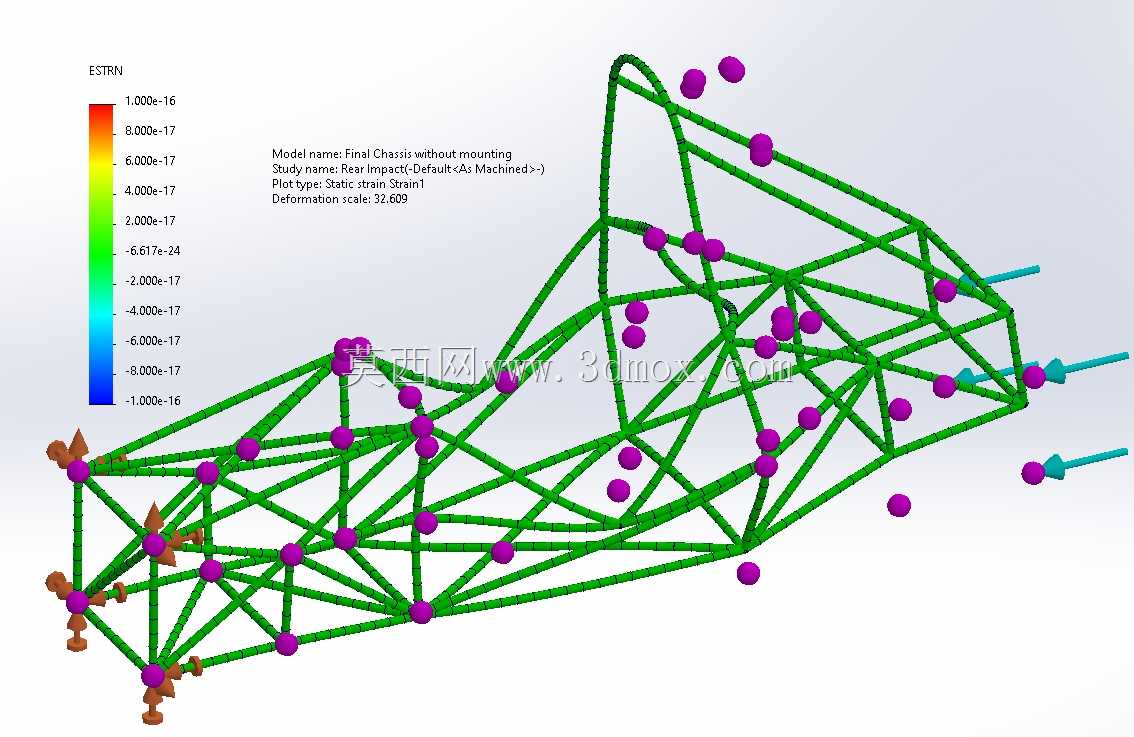

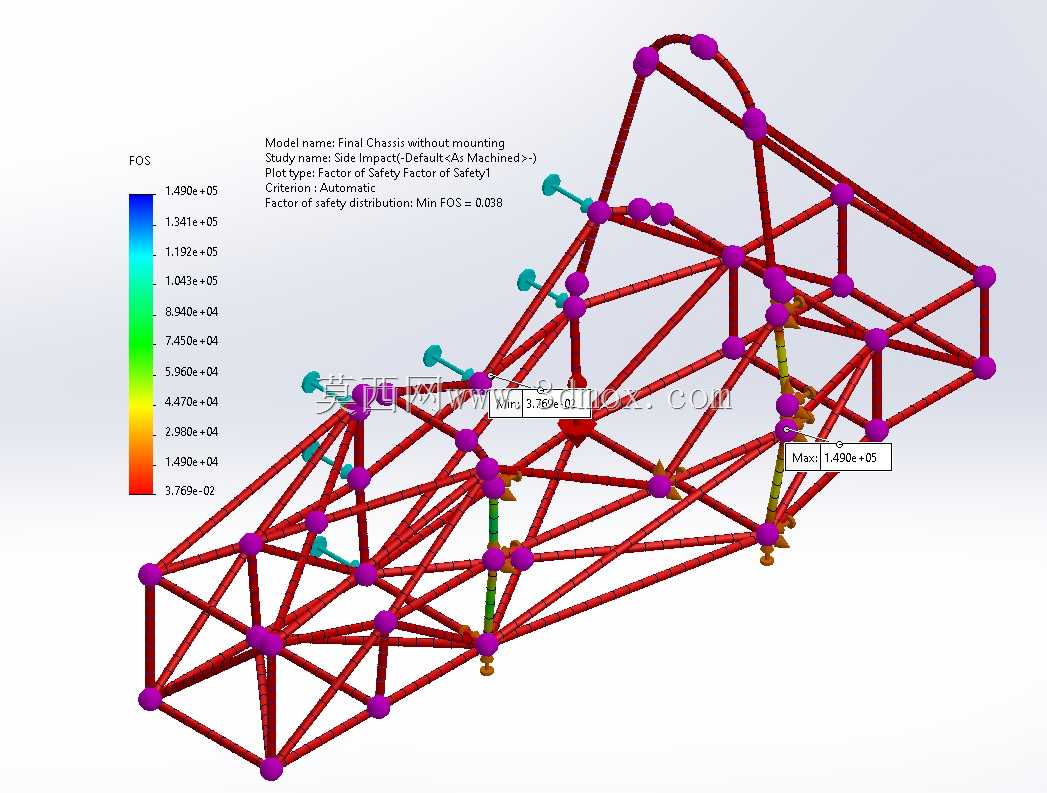

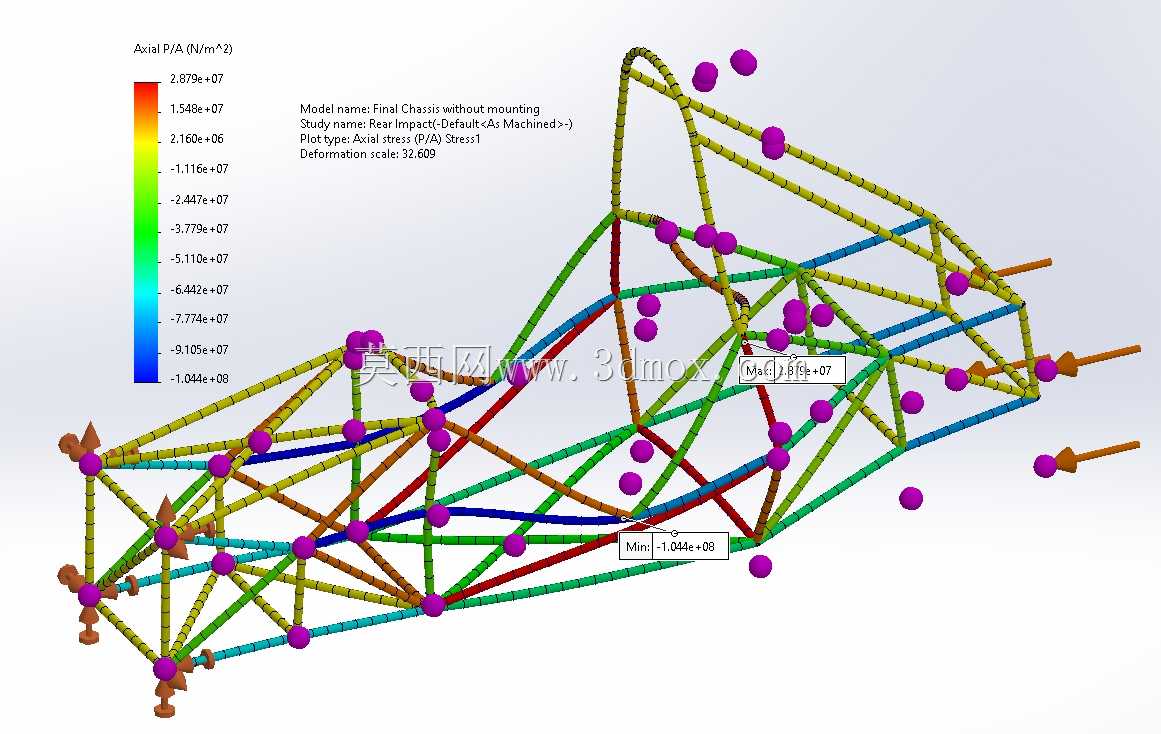

　　方向盘操作行程、踏板踩踏空间以及安全带安装点位，确保不同身材的车手都能获得合规的操作姿态，避免结构干涉影响驾驶操作，同时满足赛事规则中关于驾驶舱开口尺寸、侧面入侵防护的硬性要求。结构性能的校核覆盖了多维度工况：扭转刚度是底盘设计的核心指标之一，足够的扭转刚度能够保证悬架几何参数在弯道侧倾工况下不会因为车架变形出现大幅偏移，确保轮胎接地面积稳定，提升整车操控极限；碰撞防护维度，车头区域的管材排布设置了逐级吸能的结构路径，正面碰撞时能够通过管材的有序溃缩吸收冲击能量，避免冲击力直接传递到驾驶舱；侧面的防滚环结构采用大管径高强度管材，满足侧翻工况下的承载要求，防止驾驶舱被挤压变形；悬架安装点区域做了局部加强设计，通过增加斜撑、

　　补焊加强片的方式提升安装点局部刚度，避免长期承受路面交变载荷出现焊点开裂、安装点变形的问题，保证悬架定位参数的长期稳定性。动力总成的安装点位在框架后部预留了对应的安装支座接口，适配常规赛事用小排量动力单元的安装尺寸，同时预留了传动半轴的走行空间，避免动力传递过程中与框架结构出现运动干涉；前部预留了转向机、制动总泵、前悬架摇臂的安装平面，所有安装孔位的相对位置公差都按照赛事装配要求做了管控，减少后期装配阶段的配焊、修磨工作量。从安装边界来看，整个底盘的下部框架为平直的主纵梁结构，方便整车底板、侧裙等空气动力学套件的贴合安装，上部的防滚架结构最高点符合赛事规则中的高度要求，同时不会过多增加整车迎风面积；

　　前后部的框架端点预留了碰撞吸能结构、拖车钩的安装位置，满足赛事的车检要求。这类管状桁架底盘的设计逻辑完全围绕赛事场景的核心需求展开，没有冗余的结构设计，每一段管材的走向、管径选择都对应特定的载荷传递路径，在保证结构强度、刚度满足赛事极限工况要求的前提下，尽可能削减非必要的结构重量，实现轻量化与性能的平衡。对于从事赛车结构设计、学生赛事团队的工程人员而言，该结构的管材排布思路、载荷路径规划、人机边界校核逻辑都具备实际参考价值，可基于该基础框架根据自身的动力选型、悬架设计方案调整局部安装点位，适配不同的赛事规则要求与整车设计目标。
