DNM线圈式减震器结构设计方案

　　这款减震部件的核心应用场景覆盖两轮代步工具、小型非道路机动车辆的行走悬架系统，也可适配部分对缓冲行程有明确要求的小型工业设备隔振工位，核心作用是吸收路面或设备运行产生的冲击动能，避免刚性冲击直接传递至承载主体，同时抑制弹簧吸震后往复弹跳带来的姿态失稳问题。从结构设计逻辑来看，整体采用螺旋弹簧与阻尼缸同轴布局的方案，阻尼缸侧置外置储油腔的结构，能够在长行程压缩、回弹过程中提供更稳定的阻尼输出，避免连续高频震动下阻尼油液过热导致的阻尼衰减问题。设计过程中优先考虑了安装适配性，两端采用铰接式吊耳结构，铰接孔内置耐磨衬套，既可以保证安装时的角度自适应调整，也能减少工作过程中铰接点的径向磨损，延长部件整体使用寿命。螺旋弹簧选用变节距设计方案，

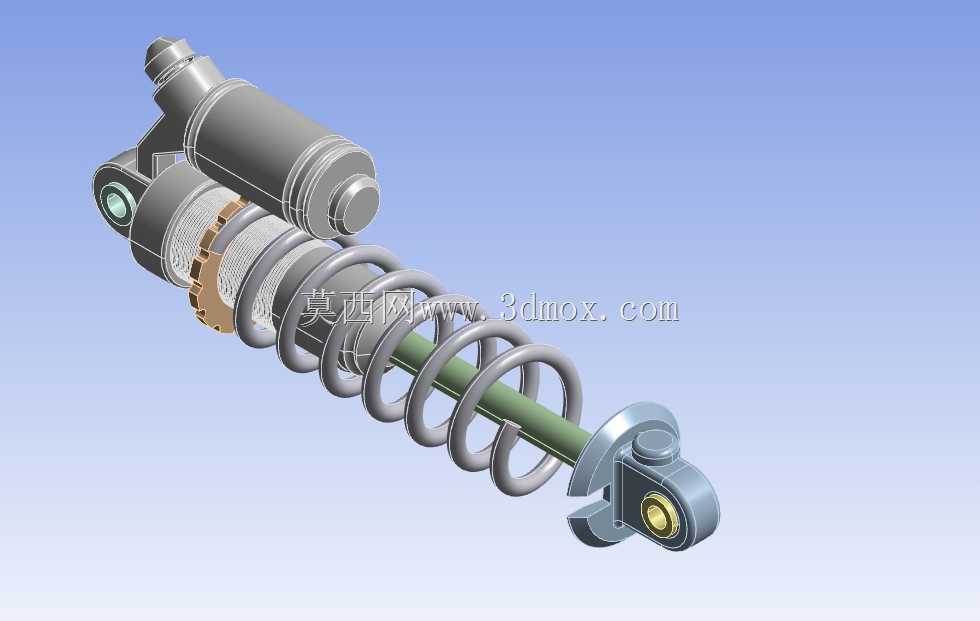

　　在初始压缩阶段提供较低的刚度，过滤小幅高频震动，当压缩行程进入中后段时弹簧刚度逐步提升，应对大冲击载荷时提供足够的支撑力，避免悬架击穿。阻尼部分的阀系结构做了分段适配，压缩行程阻尼力设置偏低，保证冲击传入时的柔顺性，回弹行程阻尼力适当调高，快速抑制弹簧的多余震荡，让承载主体快速回归稳定姿态。安装边界上，两铰接点中心距为190毫米，这个尺寸参数适配多数小型代步工具的后轮悬架安装空间，安装时不需要额外改动原有悬架的固定点位，直接替换同规格减震部件即可完成适配。所有组成零件均做了独立的结构拆分，包含阻尼缸筒体、活塞组件、储油腔端盖、螺旋弹簧、上下安装吊耳、弹簧限位座、密封组件等，每个零件的配合公差都按照实际加工装配要求做了预留，

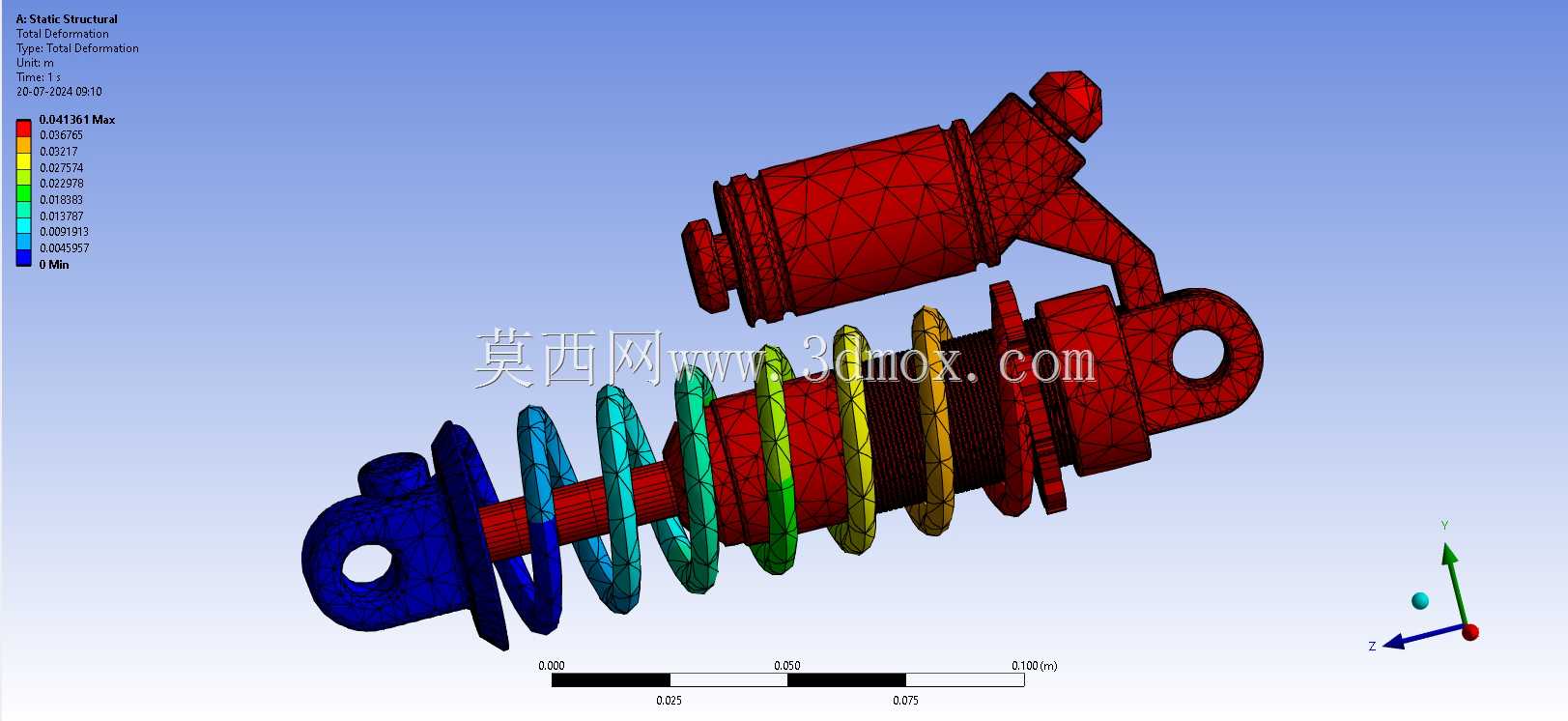

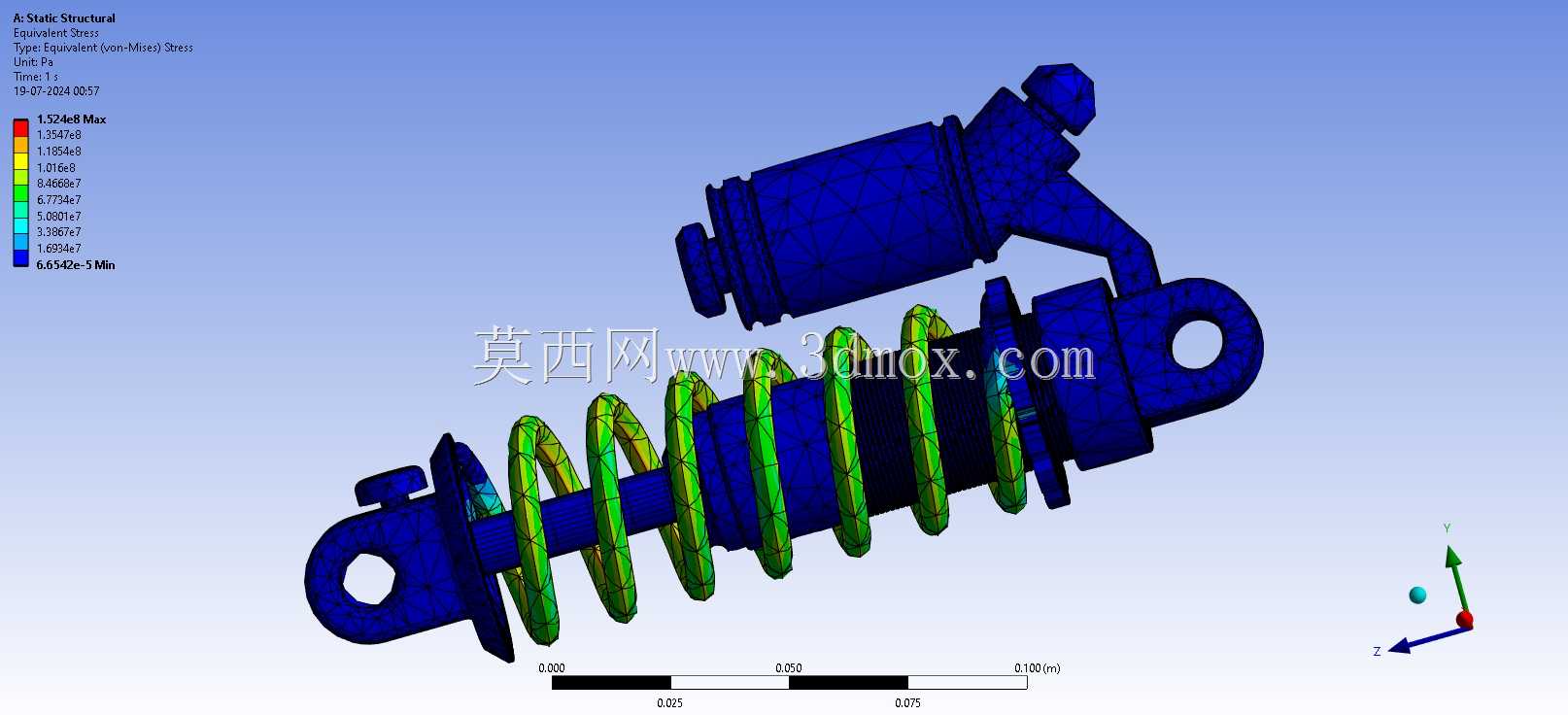

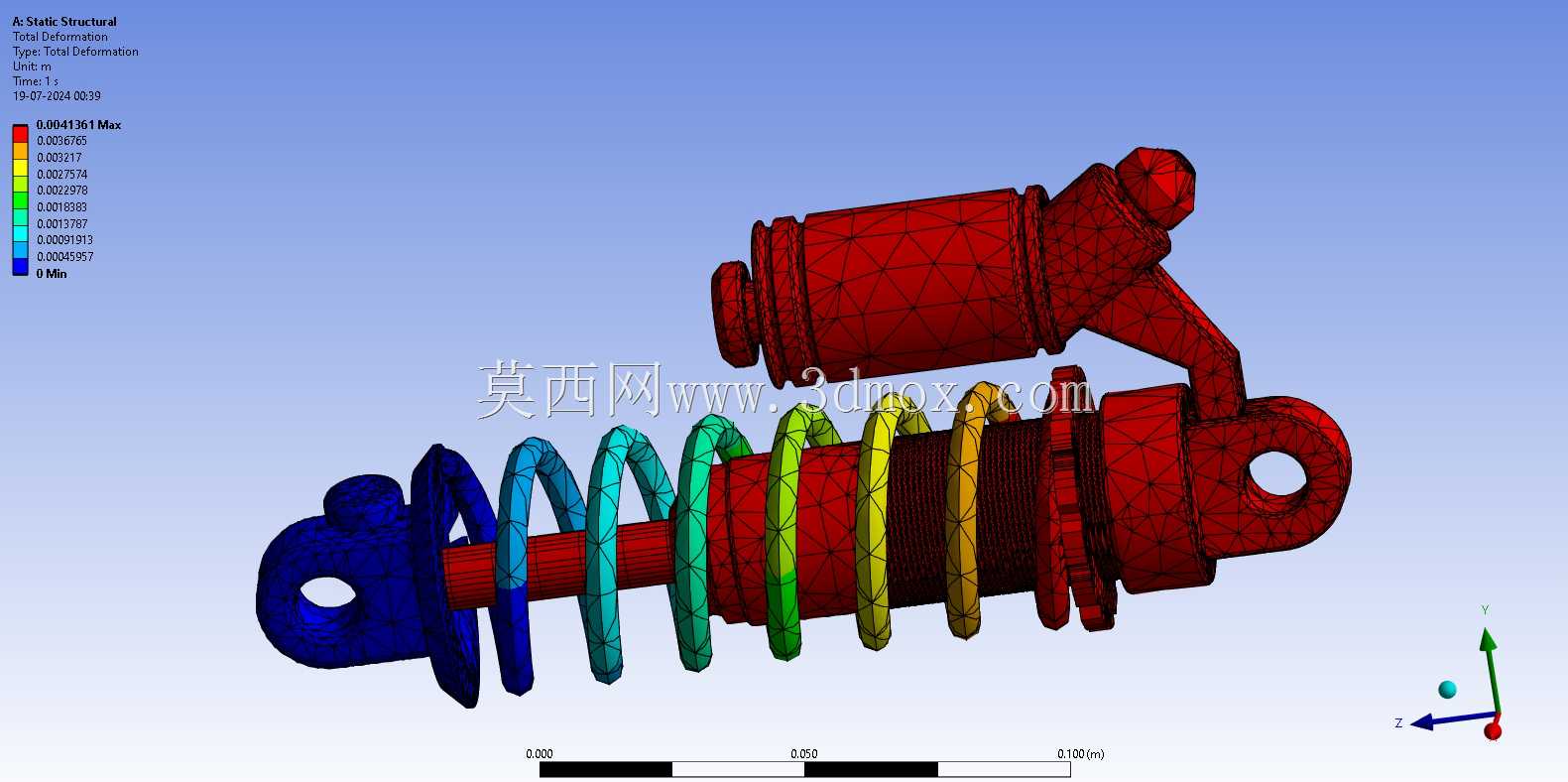

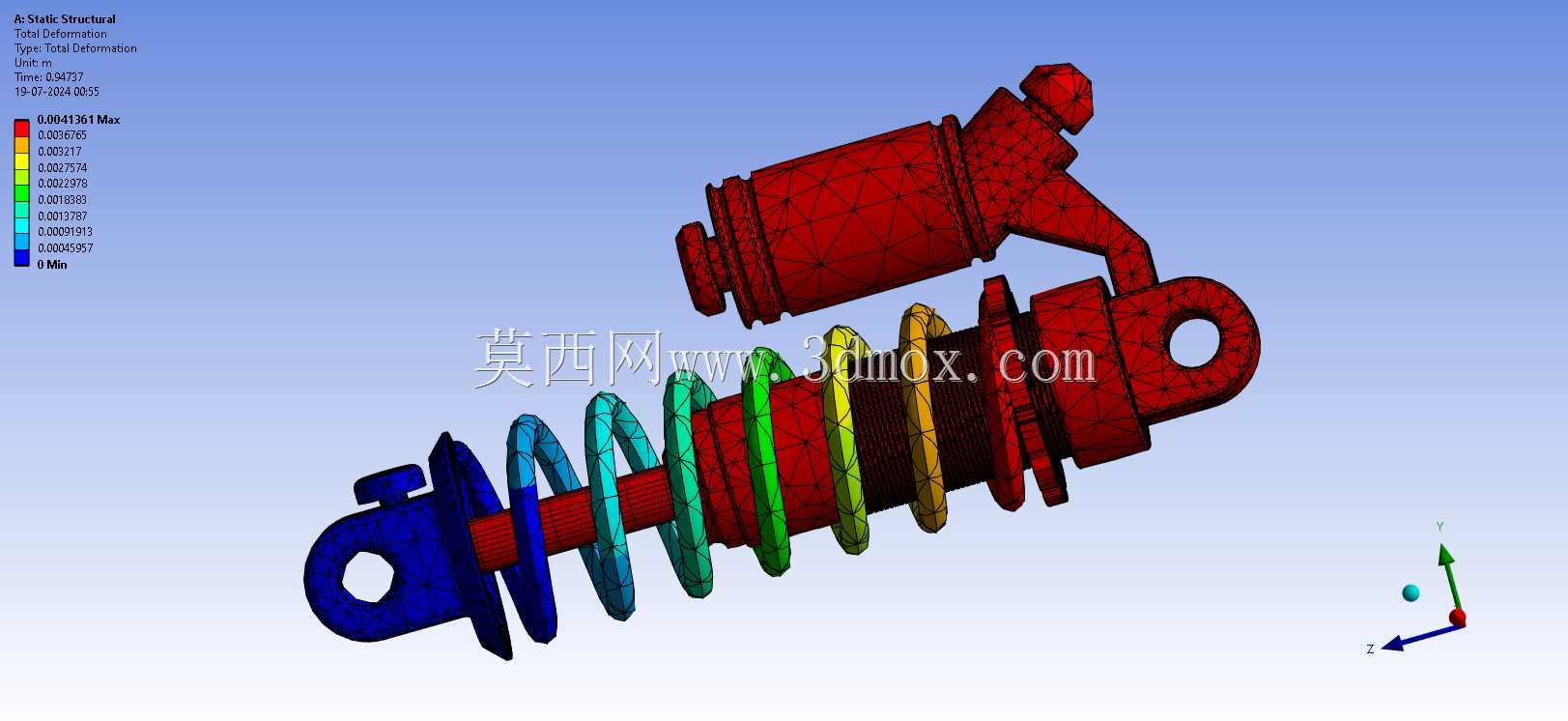

　　比如阻尼缸与活塞的配合间隙控制在合理范围，既保证活塞运动顺畅，也避免阻尼油液内泄影响阻尼效果；弹簧两端的支撑圈做了磨平处理，保证弹簧安装后与上下限位座完全贴合，不会出现工作过程中弹簧偏磨、异响的问题。在实际选型应用中，需要注意匹配对应的承载载荷，这款减震的弹簧刚度设定偏向中小载荷场景，适配单人骑乘的两轮工具或者自重不超过两百公斤的小型移动设备，若用于更大载荷场景需要更换对应刚度的弹簧，同时调整阻尼阀的通径参数来匹配阻尼特性。结构上还预留了阻尼调节的扩展空间，外置储油腔端盖位置可以加装阻尼调节旋钮，实现压缩、回弹阻尼的多档位可调，满足不同使用场景下对减震软硬的个性化需求。建模过程中所有零件的装配关系完全按照实际装配顺序设置，包含了密封件的安装槽位、紧固件的连接点位，不存在干涉问题，可直接用于装配验证、结构受力仿真分析，也可作为同类型减震产品开发的参考原型，帮助设计人员快速完成结构迭代，减少前期方案设计的重复建模工作量。
