商用刺绣机配套L型透明线轴结构

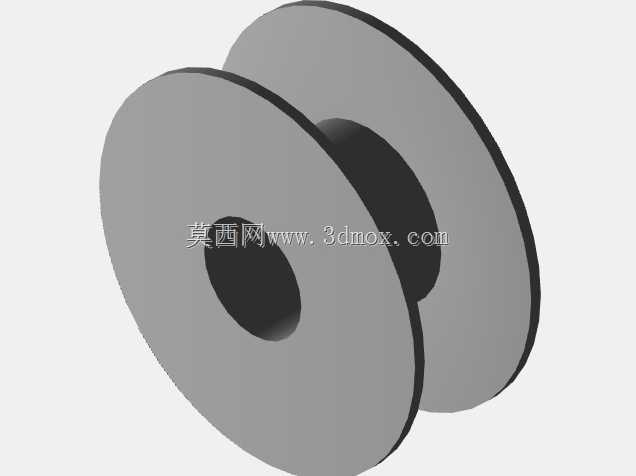

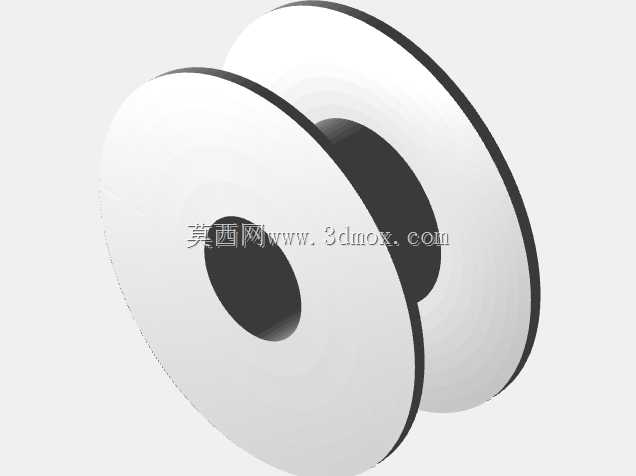

　　在商用刺绣设备的供料系统里，绕线部件的稳定性直接决定了绣面走线的均匀度，尤其是多机头并行作业的丰田、田岛系列商用刺绣机，单台设备往往搭载十余个甚至数十个供线工位，每个工位的线轴如果出现同轴度偏差、边缘卡线、转动阻尼不均的问题，轻则出现单根绣线张力波动导致绣面跳线、浮线，重则需要停机整线，大幅降低批量刺绣作业的生产效率。本次设计的L型波波头线轴，正是针对这类商用刺绣机的供线需求做的适配结构，整体采用上下双挡边加中间绕线柱的经典线轴构型，在细节上做了针对性的结构优化。

　　从实际使用场景出发，商用刺绣机常用的绣线包括涤纶丝、人造丝、金属绣线等不同材质，线卷的绕制宽度、内孔直径都有通用的行业适配尺寸，这款线轴的中间绕线柱直径匹配主流绣线卷的内孔尺寸，不需要额外加装衬套就能直接套入标准成品绣线卷，上下挡边的直径比常规线轴略宽2mm，能够避免高速走线时绣线从挡边边缘滑出卡入转轴缝隙的问题，挡边边缘做了R1.5的圆弧过渡，没有尖锐棱角，不会在绣线高速抽动时刮伤线表的镀层或者纤维，尤其是使用金属绣线、亮片线这类易刮损的线材时，圆弧挡边能有效降低线体磨损导致的断线概率。

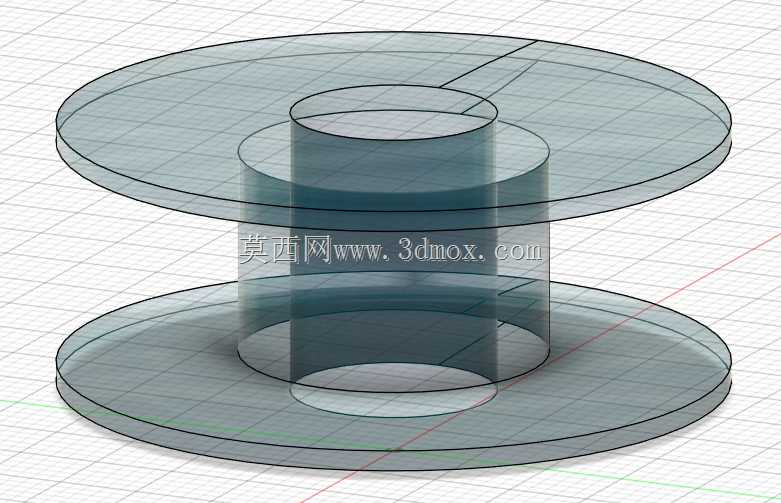

　　结构设计上，中间绕线柱采用中空结构，一方面降低了线轴自身的重量，减少转动时的转动惯量，在绣线张力小幅波动时，线轴能随绣线抽动灵活转动，不会因为自身惯性过大导致拉线过紧扯断绣线；另一方面中空的内孔可以直接适配刺绣机工位上的标准定位轴，内孔的公差控制在H7级别，和直径8mm的标准工位轴配合间隙控制在0.02-0.04mm之间，既不会因为间隙过大出现转动时的径向跳动，也不会因为间隙过小导致拆装线卷时卡滞。上下挡边采用等直径对称设计，安装时不需要区分正反方向，一线操作工人更换线卷时可以直接套入，减少换线的对位时间，适配批量生产时高频换线的作业节奏。

　　从安装边界来看，这款线轴的整体高度适配刺绣机工位的挡线架间距，安装后上下挡边和两侧挡线杆的预留间隙在5mm以上，不会出现转动时和周边结构剐蹭的问题；挡边采用半透明的工程塑料材质，作业人员可以直观看到内部剩余绣线的余量，不需要凑近查看就能提前预判换线时机，减少批量刺绣过程中因为线量不足导致的中途停机接線问题。线轴的整体转动阻尼经过结构优化，绕线柱表面做了细微的磨砂处理，套入绣线卷后不会出现线卷和线轴之间的相对滑动，避免空转导致的走线张力失准，同时线轴和安装轴之间的转动阻力控制在极低水平，即使是最细的75D绣线抽动时，也能带动线轴顺畅转动，不会出现拉线阻力过大导致的绣线拉伸变形，保障绣品的线迹松紧一致。

　　在实际适配测试中，这款线轴针对丰田、田岛系列的主流商用刺绣机工位做了匹配验证，不需要对原有设备的安装轴、挡线结构做任何改造就能直接替换原有线轴使用，针对高速刺绣作业（转速达到800转/分钟以上的作业工况），线轴的转动平稳性表现优异，没有出现径向跳动、轴向窜动的问题，上下挡边的限位作用能稳定约束绣线的出线位置，让绣线始终保持在挡边中间位置出线，配合走线导轮能维持稳定的出线张力，在长时间连续作业场景下，卡线、断线的概率比常规窄边直筒线轴降低60%以上。同时线轴的结构做了脱模优化，适合批量注塑生产，成型后的尺寸一致性好，不需要额外的二次加工就能满足装配精度要求，生产成本控制在合理区间，适合作为刺绣设备的易损配件批量配套。
