风琴牵引杆拖车厢结构三维设计

　　在键盘类乐器的机械传动系统设计中，牵引杆拖车厢是实现音栓推拉动作精准传递的核心承载部件，这类结构常见于Hammond系列电风琴的内部传动链路，承担着将演奏者施加在抽杆上的线性推力，平稳传递至音阀控制机构的作用，其运动平顺性直接决定了演奏时音栓切换的响应速度与手感反馈。从实际应用场景来看，该部件长期处于高频次往复推拉的工作状态，单次演奏过程中抽杆的往复动作可达上百次，且需要在不同行程位置保持稳定的定位精度，避免因结构旷量导致的音准偏移、档位错位问题，因此结构设计时需要重点兼顾滑动摩擦阻力控制、长期耐磨性能以及安装适配性三个核心维度。

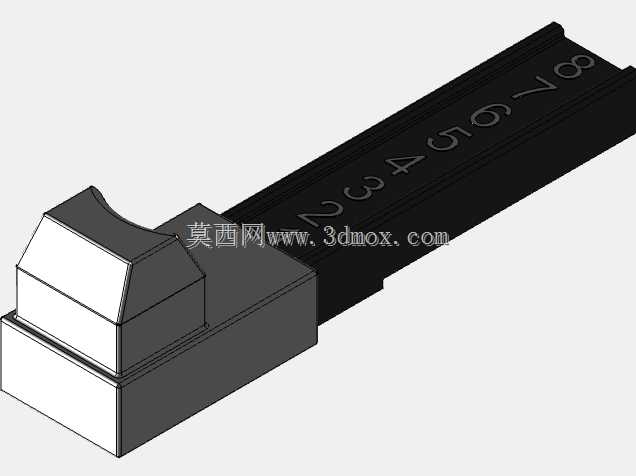

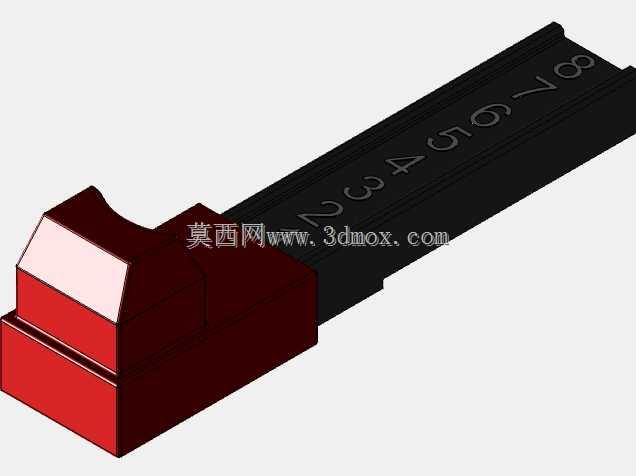

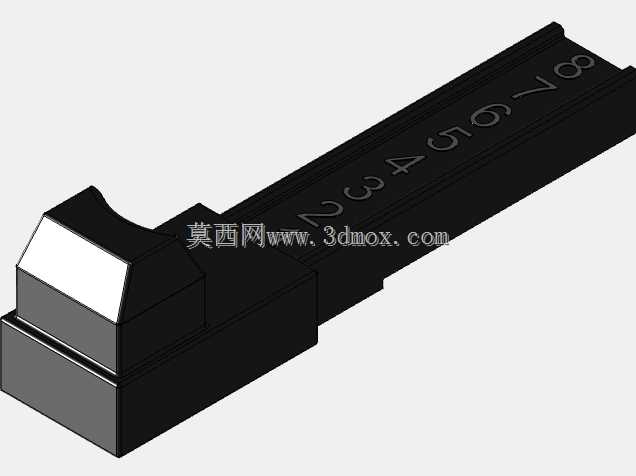

　　从结构功能特性来看，该拖车厢采用长条形一体化承载基体设计，基体上加工有连续的等距档位标识槽，槽位间距严格匹配风琴抽杆的标准档位行程，每个槽位对应一个固定的音栓混合比例，演奏者推动抽杆时，拖车厢沿预设导轨做线性滑动，基体端部的弧形承托结构与牵引杆端部的球头结构配合，能够自动补偿安装过程中产生的微小同轴度误差，避免推拉过程中出现卡滞、顿挫问题。基体侧面设计有嵌入式的耐磨衬条安装槽，衬条采用低摩擦系数的非金属材质，与设备机架上的导向导轨直接接触，既能够降低滑动过程中的摩擦阻力，也可以在长期磨损后单独更换衬条，无需整体更换拖车厢基体，大幅降低后期维护成本。

　　设计思路上，该结构没有采用传统的分体式拼接结构，而是将承托座、滑动基体、档位标识区做一体化设计，减少了拼接结构带来的装配累积误差，承托座部分采用阶梯式加强结构，在与牵引杆接触的受力区域做局部加厚处理，其余非受力区域做适度减薄，在保证结构刚性的前提下尽可能降低部件自身重量，减少推拉过程中的惯性冲击，让演奏者的操作手感更加轻盈跟手。档位标识采用凹刻式设计嵌入基体表面，避免长期使用过程中标识被摩擦脱落，标识字符的排布方向与抽杆推拉方向垂直，方便演奏者在操作时快速识别当前档位位置。

　　从安装边界与尺寸配合来看，该拖车厢的滑动基体宽度严格匹配风琴内部导轨的安装槽宽度，两侧与导轨槽的单边间隙控制在0.1mm至0.15mm之间，既能够保证滑动过程无明显旷量，也不会因间隙过小导致温度变化产生膨胀卡滞。承托座的弧形接触面半径与牵引杆球头半径保持一致，接触包角控制在120度左右，既能够保证足够的接触承载面积，也不会因包角过大导致球头转动受阻。整体安装长度适配标准61键风琴的抽杆行程范围，滑动行程覆盖从最底端全闭到最顶端全开的全部档位区间，端部预留的限位凸台能够在行程极限位置与机架缓冲垫接触，避免硬冲击导致结构损坏。

　　在实际装配调试过程中，该结构不需要复杂的专用工装，只需将拖车厢基体沿导轨槽推入，连接端部牵引杆后即可完成初步装配，后续仅需调整衬条的压紧度，即可将滑动阻力调整至符合演奏手感的区间。针对不同配色需求的风琴产品，该基体可以采用不同颜色的工程塑料注塑成型，不需要额外做表面喷涂处理，材质本身的颜色能够长期保持不褪色，适配不同外观风格的乐器产品设计需求。结构的受力分析显示，在正常演奏施加的推力范围内，承托座位置的最大应力远低于材料的屈服强度，长期往复运动下的疲劳寿命能够满足乐器整机的使用周期要求，不需要频繁更换部件。
