法兰安装式轴用伺服驱动电机结构

　　这款轴用驱动电机的三维结构，在做自动化产线传动选型、非标设备结构设计时经常会用到，尤其是需要精准控制转速、输出扭矩的工位，比如电子元器件贴装设备的进给轴、包装机械的牵引辊驱动、数控机床的辅助进给单元，都能见到这类安装形式电机的身影。从实际使用场景来看，这类电机区别于普通异步电机的核心点，在于输出轴的同轴度控制、安装法兰的定位精度，以及本体与后端接线模块的布局合理性，能在紧凑的设备安装空间内完成动力输出，不需要额外加装复杂的传动转接件。

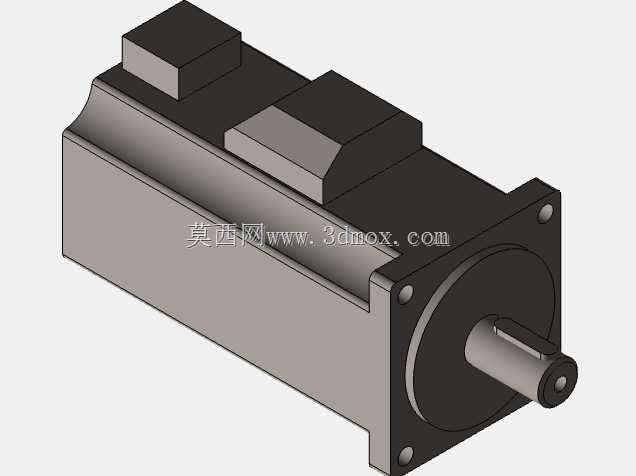

　　从结构设计思路上看，前端采用方形法兰安装面，四个角预留的安装沉孔位置，刚好匹配通用伺服安装的孔距规范，安装时可以直接通过止口与设备安装板定位，止口的配合公差一般选H7/js6的过渡配合，能保证电机输出轴与负载连接的同轴度，避免长期运行出现轴系偏磨、密封件过早损耗的问题。输出轴采用带键槽的圆柱轴结构，键槽的位置靠近轴端，既可以通过联轴器直接连接滚珠丝杠、同步带轮这类负载，也能加装小型减速头适配更大扭矩输出的场景，轴伸长度的设计控制在合理范围，不会因为轴伸过长导致悬臂负载过大，引发轴端挠度超差的问题。

　　电机本体采用方形截面的壳体设计，壳体表面做了平整化处理，没有多余的散热鳍片结构，这类结构一般适配中低惯量的伺服应用场景，依靠壳体与安装法兰的接触面就能完成运行过程中的热量传导，在设备内部安装时不会因为鳍片结构占用额外空间，也能避免积尘堆积在散热缝隙里影响长期运行稳定性。本体上方布置的两个凸起模块，一个是动力接线腔，一个是编码器反馈接线腔，两个腔体的位置错开布局，接线时不会出现线缆干涉的问题，腔体的出线方向可以根据实际安装需求调整，适配设备内部不同的走线方向，不管是从设备左侧、右侧还是上方走线，都能通过调整接线腔的安装方向完成布线，不需要额外弯折动力线或者编码器线，减少线缆折损的概率。

　　从安装边界尺寸来看，法兰端面到电机后端盖的总长度控制得比较紧凑，在做设备布局时，安装板后方预留的电机容纳空间不需要留过大余量，对于那些对设备整体厚度有要求的工位，比如桌面型自动化检测设备、小型立式装配工位，这类紧凑长度的电机能大幅压缩设备的整体尺寸。电机本体的截面尺寸与同功率段的标准伺服电机保持一致，替换现有设备上的同规格电机时，不需要重新加工安装板，也不用调整负载端的连接位置，能直接完成替换，降低设备维护的改造成本。

　　在实际功能特性上，这类轴用电机的转子惯量匹配范围比较宽，既能适配低惯量的快速往复运动工位，比如点胶机的Z轴驱动、小型机械手的关节驱动，也能通过参数调整适配中等惯量的连续运转工位，比如传送带的驱动辊、小型输送线的主动轮驱动。前端盖与输出轴之间的密封结构采用内置油封的设计，能阻挡设备运行环境中的粉尘、切削液飞溅进入电机内部，在有少量切削液飞溅的机加工辅助工位、有轻微粉尘的包装物料输送工位，都能稳定运行，不需要额外加装电机防护套。后端的编码器模块与电机本体采用同轴安装的结构，位置反馈的精度能满足大部分中高端自动化设备的控制要求，不需要额外加装外置位置传感器，就能完成转速、转角的精准闭环控制。

　　做三维建模的时候，这类电机的结构细节需要重点关注安装止口的尺寸精度、输出轴键槽的对称度、安装孔的位置度，这些尺寸如果出现偏差，会直接导致现场安装时无法对位，或者安装后出现轴系不同心引发的振动问题。另外接线腔体的外形尺寸也要准确还原，不然在做设备布线干涉检查的时候，会出现线缆与周边结构件干涉的误判，影响整体结构设计的准确性。在做设备整体装配仿真时，还要考虑电机安装时的操作空间，比如安装螺丝的拧紧空间、接线时的手部操作空间，这些边界条件都要结合电机的三维模型来核对，避免出现设备装配完成后，无法拧紧电机安装螺丝、无法插拔接线插头的问题。
