紧凑型Nema57步进电机结构设计

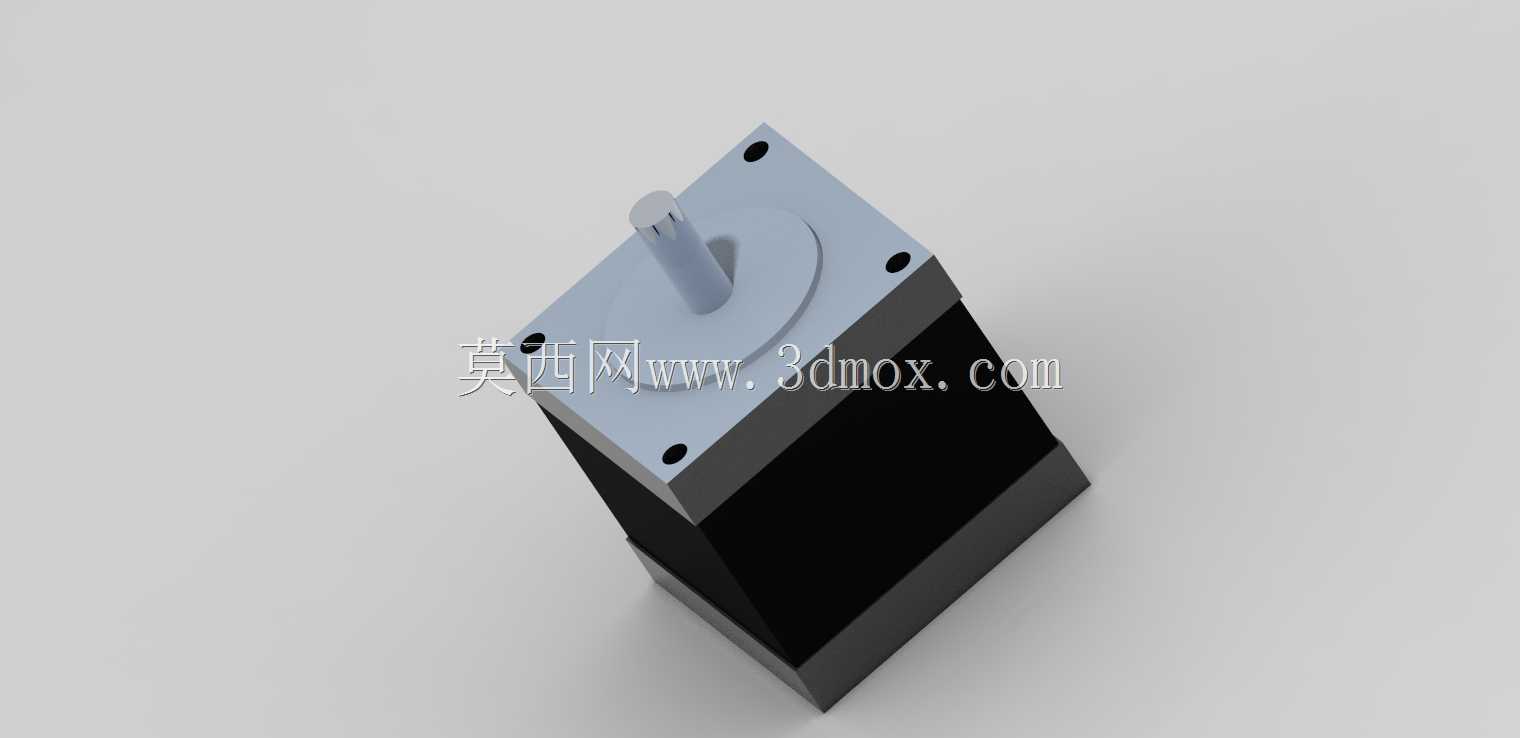

　　在桌面级数控设备、小型自动化装配工位、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制的场景里，Nema57规格的步进电机一直是兼顾输出扭矩与安装兼容性的核心选型，这次呈现的紧凑型LK57-55A型号，就是针对窄空间安装需求做的结构优化版本。从实际应用层面看，这类电机常被用在小型雕刻机的Z轴驱动、点胶设备的进给轴、小型传送带的动力端，还有部分医疗检测设备的样本推送机构上，相比标准长度的57步进电机，它的机身长度更短，能在设备侧装、内嵌安装的时候留出更多的布线与周边部件排布空间，不会因为电机本体过长和设备外壳、相邻的导轨滑块或者传感器支架产生干涉。

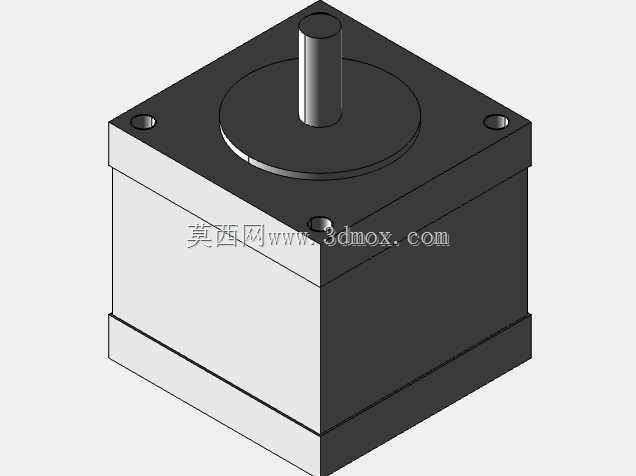

　　从功能特性上看，这款电机保留了Nema57标准安装法兰的接口尺寸，法兰端的四个安装孔位完全遵循行业通用的安装孔距规范，输出轴的直径、轴伸长度也和同规格标准电机保持一致，这就意味着设备做迭代升级的时候，不需要重新设计安装法兰板、联轴器的适配结构，直接替换原有同规格电机就能完成紧凑化改造，大幅降低结构改型的成本。机身部分采用方形截面的壳体设计，壳体表面做了氧化发黑处理，既能提升壳体的散热效率，也能在工业车间多油污、多粉尘的环境下减少表面锈蚀的概率，端盖部分采用铣削加工的铝合金材质，安装面的平面度控制在合理公差范围内，能保证电机安装后和安装基准面完全贴合，避免因为安装面倾斜导致输出轴径向跳动超差，进而影响传动精度、加剧联轴器磨损。

　　设计思路上，这款电机没有盲目追求极致的短机身而牺牲输出性能，而是在绕组排布、磁钢选型上做了平衡，在55mm的机身长度下，能满足中小负载的传动扭矩需求，适合那些负载不大但对安装纵深尺寸要求严苛的工位。输出轴端做了扁位结构，和配套的联轴器锁紧时能提供足够的周向防转摩擦力，避免频繁正反转切换的时候出现轴和联轴器打滑的问题，轴端的端面还做了中心孔设计，方便后续加装编码器、手轮这类附加部件的时候做同轴定位。

　　安装边界方面，这款电机的方形法兰边长为57mm，这也是Nema57命名的来源，法兰上的四个安装孔呈正方形分布，孔位中心距为47mm，适配M4或者M5的安装螺丝，安装时螺丝拧入端盖的深度需要控制在合理范围，避免拧入过深顶到内部绕组造成绝缘破损。输出轴的直径为8mm，轴伸长度根据常规适配需求做了标准化设计，搭配联轴器的时候需要注意联轴器的夹紧范围要和轴径匹配，同时要保证电机轴和从动轴的同轴度误差控制在0.1mm以内，减少运行时的径向负载，延长电机前后轴承的使用寿命。机身尾部没有突出的编码器或者散热结构，整个电机的最大外轮廓就是方形机身的截面尺寸，在做设备布局的时候，只需要预留出法兰安装面的固定空间，以及机身侧面的接线空间即可，不需要额外预留尾部的避让位置，这对于那些需要把电机内嵌到设备型材框架内部的设计来说，能大幅提升空间利用率。

　　从实际选型适配的角度看，这款电机适合搭配细分型步进驱动器使用，在低转速运行场景下能有效降低震动和噪音，因为机身紧凑，自身的转动惯量相比长机身型号更小，在频繁启停、正反转切换的工位上响应速度更快，不会因为惯量过大导致丢步。在做三维建模装配的时候，这个模型的安装基准面、孔位、轴伸尺寸都完全按照实物的加工公差做了还原，导入设备装配体之后可以直接用来做干涉检查，验证安装空间是否足够，也能用来模拟电机和同步轮、联轴器、丝杆这些传动部件的装配关系，提前发现结构设计里的尺寸冲突问题，减少实际加工装配时的改模次数。很多工程师在做小型自动化设备设计的时候，经常会遇到标准电机长度超出设备内部空间的问题，要么被迫加大设备整体外壳尺寸，要么重新选更小规格的电机导致输出扭矩不足，这款紧凑型的Nema57电机刚好填补了这个选型空白，在不降低安装接口兼容性的前提下，压缩了电机自身的轴向尺寸，让设备的整体结构可以做得更紧凑，同时又能满足常规中小负载的驱动需求。另外在布线设计上，电机的出线位置在机身侧面，模型里也还原了出线端的位置，在做设备布线的时候可以提前规划好线缆的弯曲半径，避免线缆和运动部件产生摩擦，也能预留出航插接线的操作空间。
