带调节槽铰接式销轴连接构件

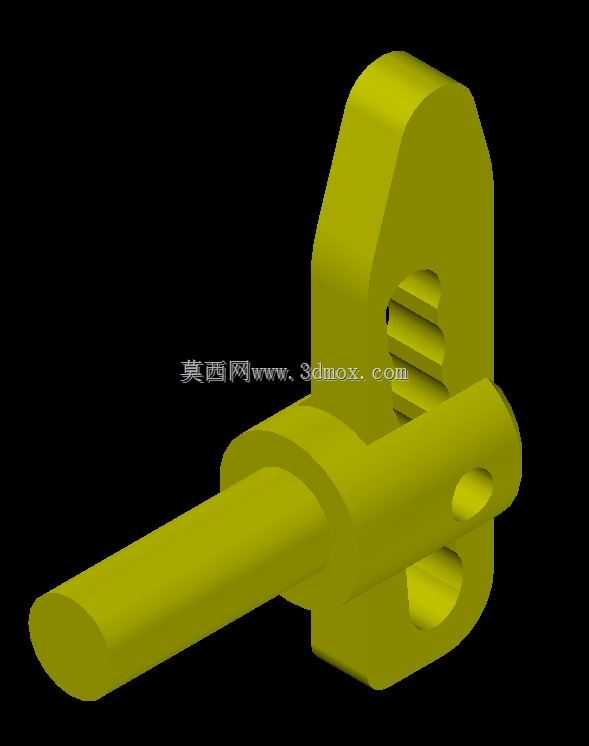

　　这类带调节槽的铰接销轴构件，在轻工输送线、小型工装夹具、老旧机电设备的检修替换场景里十分常见，很多早年投产的交流稳压设备内部的调压机构联动部位，就会用到同结构的铰接件来完成动作传递。从结构功能来看，构件主体分为立板铰接座与横向销轴两个核心部分，立板上开设的多道平行调节槽，是整个零件的功能核心——安装时可以根据联动行程的实际需求，调整配合销轴在槽内的固定位置，以此改变铰接点的力臂长度，适配不同的调压动作行程，避免因零件加工累积误差导致的机构卡滞、行程不足问题。横向伸出的销轴段做了端部圆弧过渡处理，装配时能顺利穿入对应联动杆的安装孔，不需要额外做导入倒角修配，销轴本体上开设的两个径向通孔，一个用于穿装开口销完成轴向限位，

　　防止构件工作过程中销轴脱出造成机构失效，另一个用于和联动拨杆做销接固定，保证动作传递时无空行程。设计阶段首先要明确安装边界：立板部分的厚度要匹配安装工位的预留间隙，不能过厚导致装配时与周边钣金件发生干涉，也不能过薄导致铰接部位受力后出现变形；横向销轴的外径要与配合件的安装孔保持基孔制间隙配合，公差控制在H8/f7区间，既保证转动灵活，又不会因间隙过大产生晃动异响。调节槽的槽宽要与配套的固定销外径做小间隙配合，槽与槽之间的间距要结合实际调节档位计算，每一档的位置对应稳压设备调压机构的一个输出电压档位，槽的端部做圆弧过渡，避免应力集中导致槽口部位在长期交变受力下出现裂纹。立板与销轴的连接部位做了大圆角过渡处理，分散铰接受力时的应力集中，

　　这个部位是整个零件的受力薄弱点，如果直角过渡，在频繁的铰接摆动过程中很容易出现焊缝断裂或者本体开裂的问题。实际应用中，这类构件大多采用45号钢加工制作，表面做氧化发黑处理，既能满足常规工况下的防锈需求，又不会因为涂层过厚影响装配精度，在一些对耐磨要求更高的工位，还会对销轴表面做高频淬火处理，硬度达到HRC40-45，减少长期转动磨损带来的间隙变大问题。安装时需要先将立板部位固定在设备的基座支架上，根据需要的行程档位把固定销穿入对应的调节槽内，再将横向销轴穿入联动部件的安装孔，穿入径向固定销后加装开口销完成轴向锁止，装配完成后需要手动扳动联动部件，检查铰接摆动是否顺畅，各个调节档位下是否存在干涉点，确认动作无卡滞后才能投入使用。

　　很多老旧设备的原厂配件停产之后，这类铰接构件都需要根据实际安装尺寸测绘建模，建模过程中要重点核对调节槽的位置尺寸、销轴的伸出长度、安装孔的相对位置，一旦尺寸出现偏差，就会导致整个调压机构动作错位，无法实现正常的电压调节功能。这类构件虽然结构简单，但是属于动作传递的核心受力件，建模时不能忽略过渡圆角、安装孔倒角这类细节特征，否则加工出来的零件不仅装配难度大，长期使用的可靠性也无法满足工况要求。
