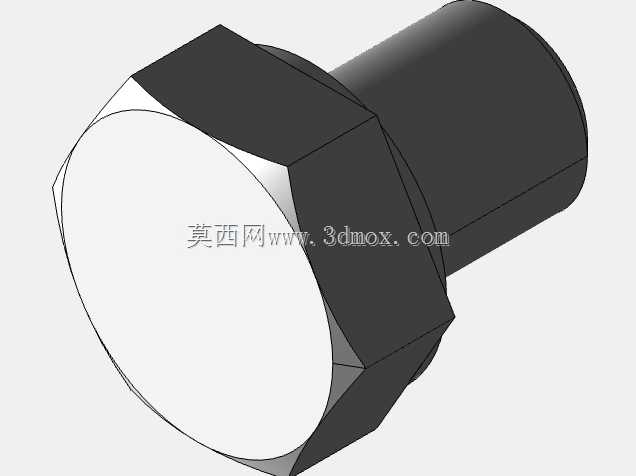

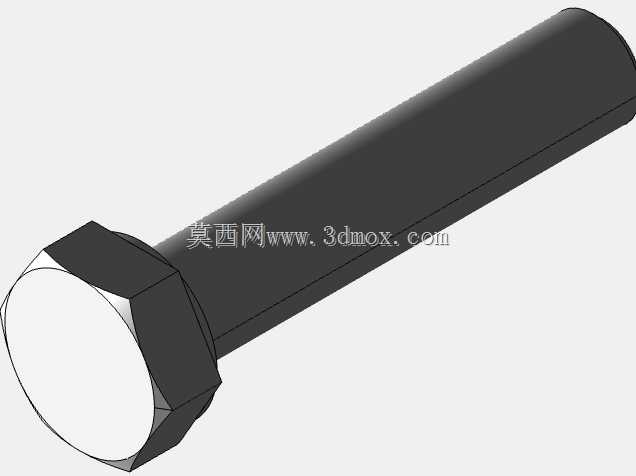

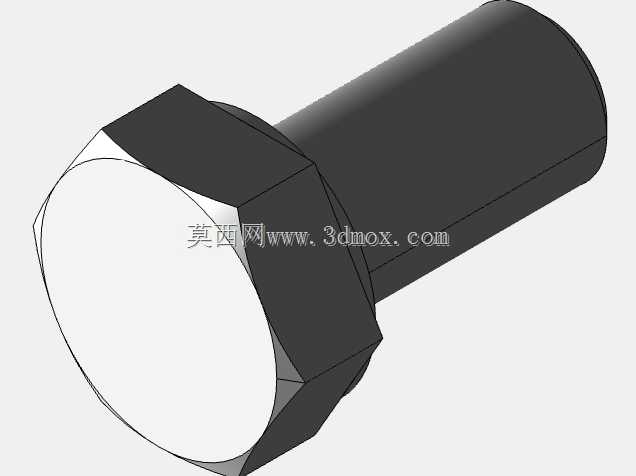

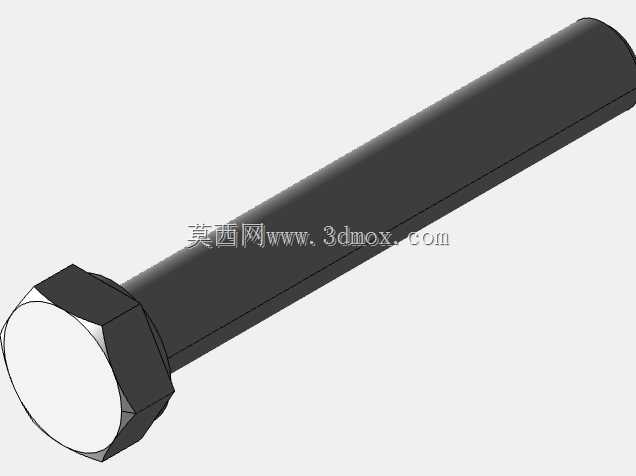

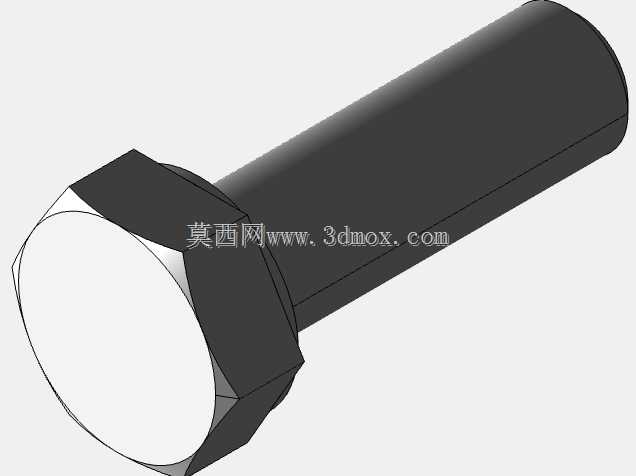

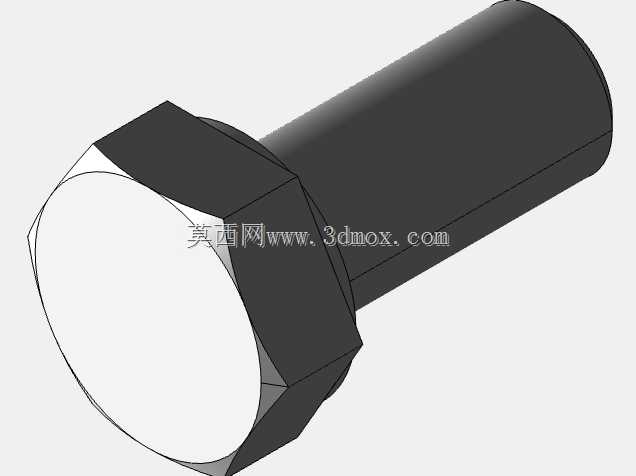

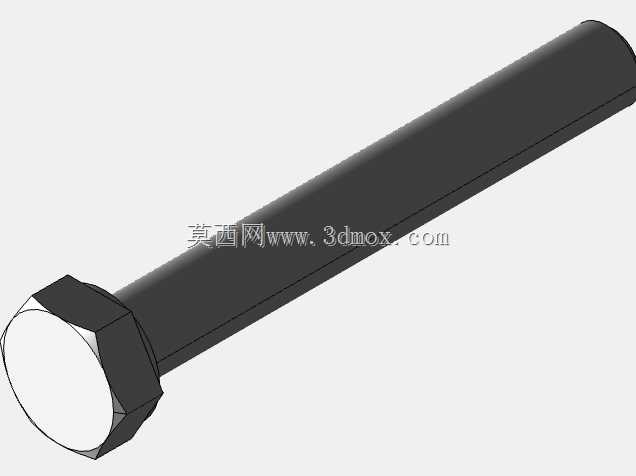

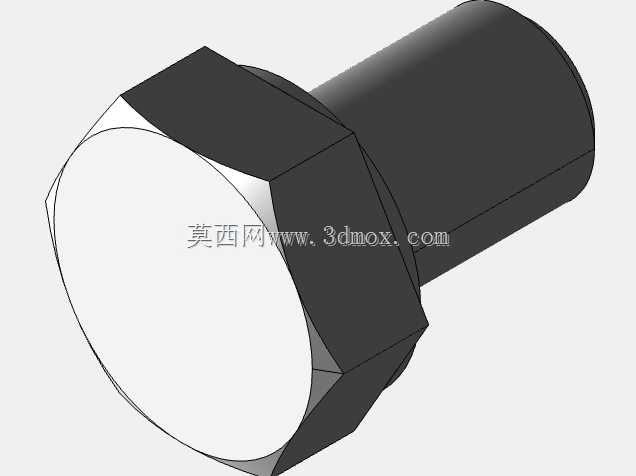

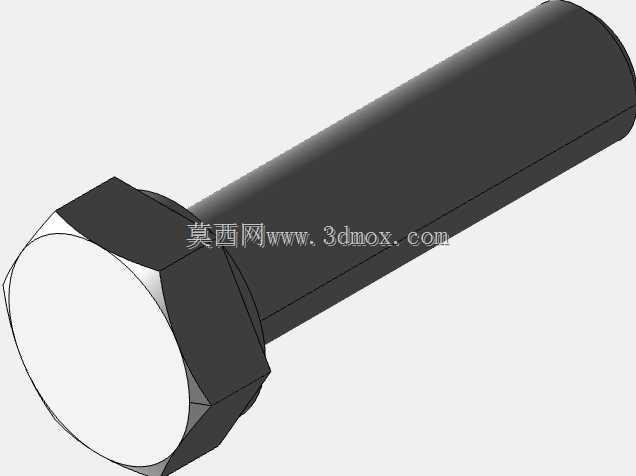

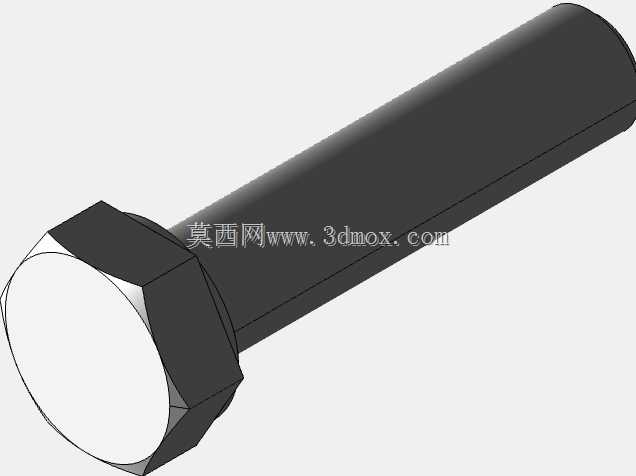

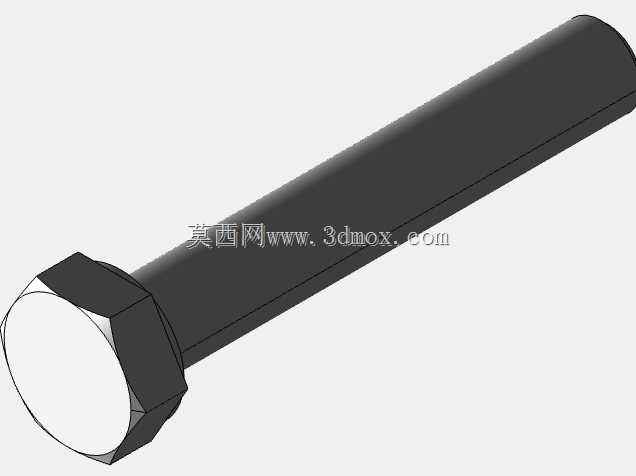

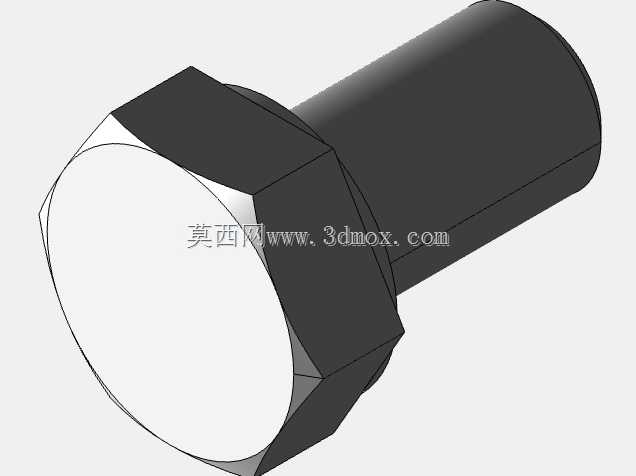

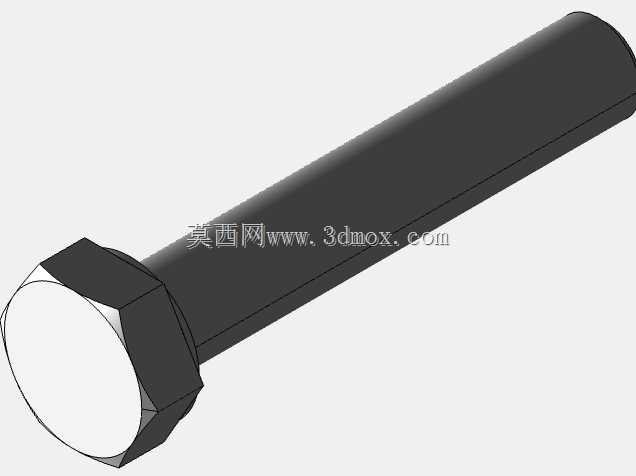

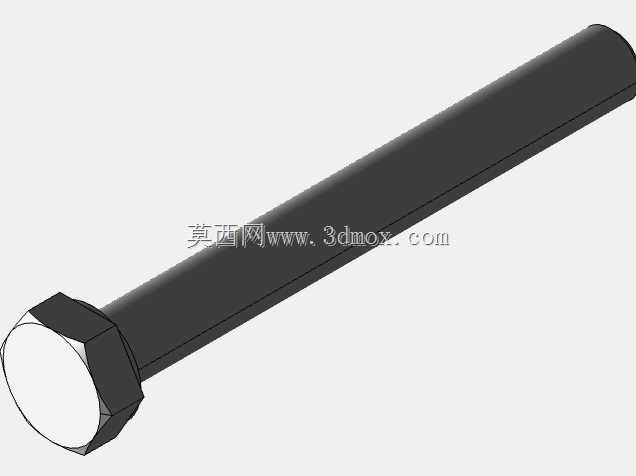

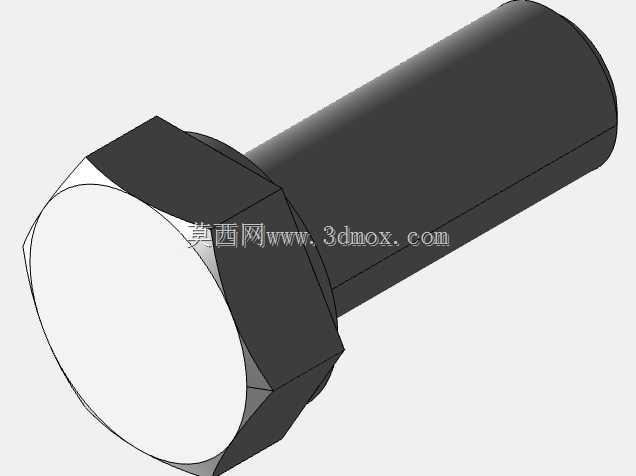

外六角M8螺纹紧固件三维结构设计

　　在交流稳压设备的内部结构装配场景中，这类外六角M8螺纹紧固件是实现壳体拼接、铁芯组件固定、接线端子定位的核心基础零件，日常做结构选型时，这类标准紧固件的三维模型精度直接影响整机装配的干涉校验结果，很多刚入行的结构工程师容易忽略标准件的建模细节，总觉得直接调用标准库模型就行，实际上不同应用场景下的螺钉，头部厚度、螺纹收尾长度、螺杆光杆段的尺寸公差，都会直接影响实际装配的可靠性。

　　从实际功能特性来看，这款M8螺钉采用外六角头部设计，适配常规8号内六角扳手或者活动扳手进行拧紧作业，头部的六角支承面做了平整化处理，拧紧时可以和被连接件的安装面形成足够的压紧接触面积，避免应力集中压坏铝制壳体或者环氧绝缘件的表面。螺杆部分采用标准粗牙螺纹设计，螺距符合普通公制螺纹的通用规范，既可以配合设备上预先加工的内螺纹孔实现直接紧固，也可以搭配螺母实现贯穿式的双层板件连接，在交流稳压器的装配场景里，这类螺钉常用来固定变压器的铁芯安装支架，需要承受设备运行时的轻微振动，所以螺纹段的有效啮合长度设计上预留了足够的余量，避免长期振动下出现螺纹滑牙、连接松动的问题。

　　做这款螺钉的三维建模时，首先要明确安装边界的约束条件：被连接件的总叠厚不能超过螺钉螺杆有效长度减去螺纹啮合的安全余量，通常要保证至少有5到6个完整螺纹牙型参与啮合，才能达到M8螺纹额定的紧固强度。建模过程中，外六角头部的对边尺寸、对角尺寸要严格符合公制外六角螺钉的尺寸规范，不能随意放大或者缩小头部尺寸，否则会出现扳手空间不足，或者头部和周边零件发生干涉的问题。螺杆和头部衔接的位置做了合理的圆角过渡，避免应力集中导致的螺钉头部断裂问题，这一点在有振动载荷的电气设备里尤为重要，很多现场出现的螺钉断裂故障，都是因为头部和螺杆衔接位置的应力集中没有处理好，长期受交变载荷作用出现疲劳裂纹。

　　从实际应用的场景延伸来看，这款M8螺钉不止可以用在交流稳压器的装配里，在各类通用机械设备的钣金机架连接、电气柜内部元件固定、小型机电产品的壳体拼接场景中都能适用，建模时还原的螺纹收尾、头部倒角、支承面平面度这些细节，在做整机虚拟装配的时候，可以准确模拟出螺钉拧紧后的实际位置，校验相邻零件之间的安全间隙，避免实际生产装配时出现螺钉过长顶坏内部元件、或者螺钉过短啮合不足导致连接失效的问题。很多工程师做三维装配的时候，习惯用简化的圆柱代替螺钉，等到实际打样装配的时候才发现干涉问题，反而耽误项目进度，精准的标准件三维模型，能在设计阶段就把这类装配风险排查掉。

　　在设计思路上，这款螺钉没有做多余的结构修饰，完全遵循工业标准件的实用化设计逻辑，所有尺寸都围绕实际装配需求和强度要求设定：头部的厚度足够承受额定拧紧力矩下的扭矩载荷，不会出现拧断头部的情况；螺杆的光杆段和螺纹段的长度比例，适配常见的3到10mm厚度的板件连接需求；头部的倒角设计既可以在装配时起到导向作用，也能去除加工后的锐边，避免装配时划伤操作人员或者破坏零件表面的绝缘涂层。做这类标准件的三维建模，不需要追求花哨的外观效果，核心是尺寸精度和结构细节的还原，要让模型能直接用于装配干涉校验、装配工艺模拟，甚至是后续的有限元强度校核，这才是工业三维模型真正的实用价值。
