OpenMV摄像头配套扬声器屏蔽护罩结构

　　做嵌入式视觉项目的工程师大多遇到过这类问题：OpenMV Cam板载的扬声器在紧凑安装空间里，既容易被周边线材剐蹭、积灰，裸露的焊点和振膜还容易受周边电路电磁干扰产生杂音，甚至在设备组装、调试过程中被工具误碰损坏。这款屏蔽护罩就是针对这类实际工程痛点设计的配套结构件，适配安装在3D打印的设备外壳内部，直接扣合在OpenMV Cam的扬声器区域上方，兼顾物理防护与电磁屏蔽的双重作用。

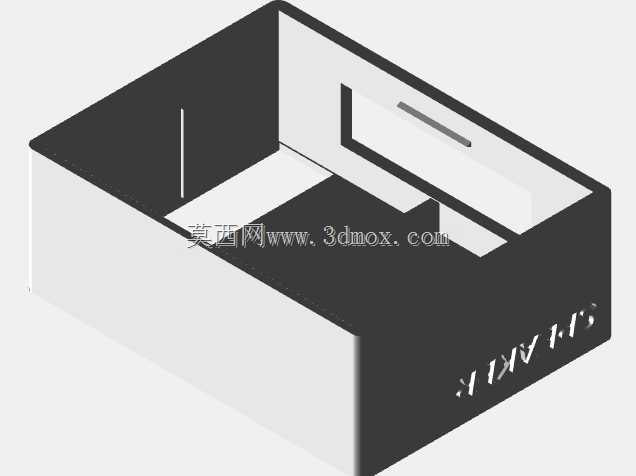

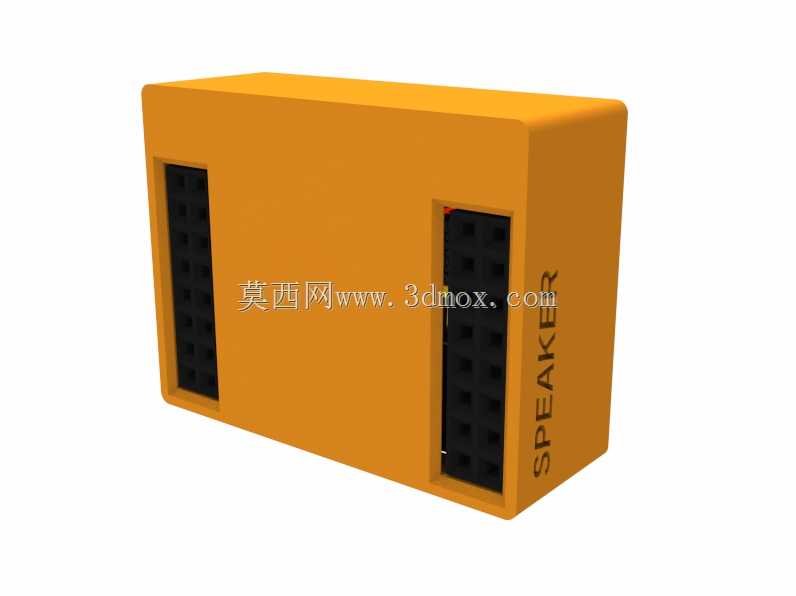

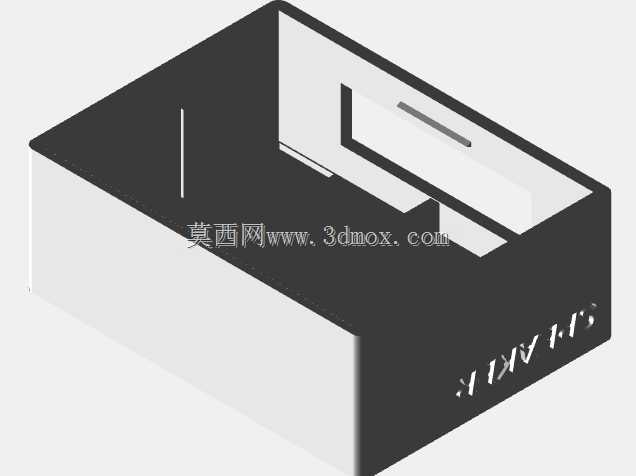

　　从结构设计逻辑来看，护罩整体采用方正的盒式扣合结构，没有多余的外露凸起，完全适配嵌入式设备内部紧凑的堆叠安装空间，不会和周边的电路板、接插件、固定柱产生干涉。护罩两侧预留了对应扬声器出声位置的格栅开孔，开孔采用矩阵式排布，既能够保证声音的正常传出，不会因为罩体遮挡导致音量衰减、音质发闷，又能阻挡直径较大的异物、焊锡渣、线材端头直接接触扬声器振膜，避免振膜被戳破或者变形。罩体侧面印有竖向的SPEAKER标识，在批量组装设备的时候，作业人员不需要对照图纸就能快速识别安装方向，避免装反导致出声孔错位，降低产线组装的出错概率。

　　安装方式上采用无紧固件的卡扣式设计，不需要额外打螺丝或者点胶固定，护罩边缘的卡扣公差经过反复调整，扣合到位后能够紧密卡在扬声器周边的电路板或者外壳卡槽上，不会因为设备运输、使用过程中的振动出现松脱移位。需要拆卸维护的时候，不能用平头螺丝刀直接硬撬，否则很容易撬坏护罩的卡扣或者刮伤周边的电路板焊盘，必须用塑料楔形撬具从卡扣的预留缝隙处慢慢施力，将护罩从安装位弹开，这也是设计时特意做的防随意拆卸考量——如果设备组装完成后，不拆除周边电路板就露出接插件的版本，强行拆卸极容易损坏护罩或者板上元件，因此如果后续需要频繁拆装维护扬声器区域，不建议安装这款屏蔽护罩，避免维护时造成不必要的零件损坏。

　　从安装边界来看，护罩的外形尺寸完全贴合OpenMV Cam扬声器区域的外轮廓，安装后不会超出电路板的边缘高度，在做设备内部堆叠设计的时候，只需要在扬声器上方预留出护罩的壁厚空间即可，不需要额外扩大设备外壳的内部容积，非常适合对空间尺寸要求严苛的小型嵌入式视觉设备，比如小型智能巡检探头、桌面视觉识别终端、教学类视觉实验装置这类产品。护罩的壁厚均匀，适配3D打印的工艺要求，打印过程中不需要额外添加支撑结构，打印完成后只需要简单去除毛边就能直接使用，小批量打样或者自制项目都可以快速加工制作。

　　实际应用场景中，这款护罩除了基础的物理防护作用，罩体本身的实心结构还能起到一定的电磁屏蔽效果，减少周边电机驱动电路、电源模块的电磁辐射对扬声器信号的干扰，降低扬声器工作时出现的电流杂音，提升音频输出的稳定性。在教学实验场景下，学生做OpenMV相关的视觉、音频交互实验时，经常会插拔线材、挪动电路板，这款护罩可以避免实验过程中误碰扬声器导致的损坏，降低实验器材的损耗率；在工业类小型视觉检测设备中，设备内部往往有电机、电磁阀这类感性器件，电磁环境相对复杂，护罩的屏蔽作用可以减少音频提示音的杂音，保证设备运行状态的提示音清晰可辨，同时阻挡生产环境中的粉尘、细小碎屑落在扬声器振膜上，延长扬声器的使用寿命。

　　设计过程中也充分考虑了不同使用场景的适配性，护罩的卡扣位置预留了微小的公差余量，即使是不同批次3D打印的零件存在轻微的尺寸误差，也能顺利扣合安装，不会出现过紧装不上或者过松容易掉的问题。出声格栅的开孔宽度经过反复验证，既不会因为开孔太大失去防护作用，也不会因为开孔太小影响出声效果，在正常的工业环境使用时，一般的粉尘、碎屑都会被格栅挡在外面，不会直接接触到扬声器振膜，日常维护只需要用毛刷轻轻扫掉格栅表面的浮尘即可，不需要拆开护罩做深度清洁。
