CSWA认证考试练习用机械支座结构建模

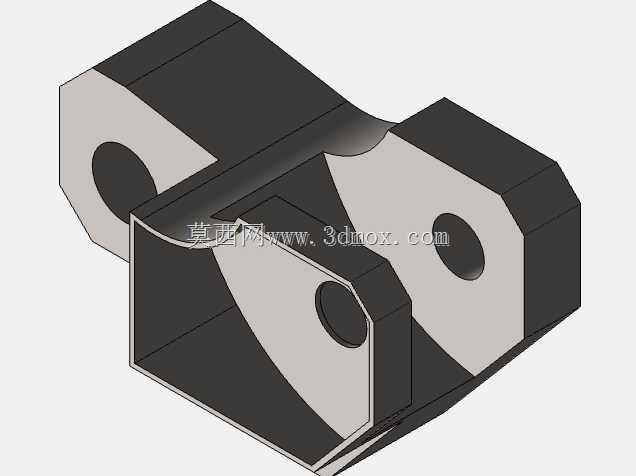

　　这类带多组同轴安装孔的块状支座零件，在小型机电设备的机架连接、传动组件定位场景中十分常见，日常做设备改造、非标机构搭建时，经常会遇到需要设计这类转接支座的需求，它的核心作用是为两个存在空间夹角的功能组件提供刚性连接支撑，同时通过预设的通孔完成紧固件的穿装固定，避免额外做焊接或者现场配钻的工序，降低现场装配的难度。

　　从结构设计逻辑来看，这个零件采用了一体化铣削成型的结构思路，没有做拆分式的拼接设计，整体为实心块体做局部掏料减重，主体的两个安装臂呈固定空间夹角，每个臂端都加工有同轴的贯通圆孔，这些孔的位置度公差是整个零件的核心管控项，因为一旦孔位偏移，装配时就会出现紧固件无法穿入、或者连接后两个对接组件出现应力别劲的问题，建模时需要优先锁定三个孔的中心坐标，再围绕孔位做外围轮廓的搭建。

　　零件的中间连接段做了平滑的曲面过渡，没有采用直角棱边的设计，一方面是为了降低铣削加工时的应力集中，避免零件在受交变载荷时出现棱边开裂的问题，另一方面也能减少零件的整体重量，在满足结构刚性的前提下尽可能压缩材料用量，对于小批量机加工的零件来说，这种过渡结构也能减少走刀时的换向冲击，提升加工表面的质量。

　　在安装边界的考量上，这个零件的三个安装孔分别对应三个不同方向的对接面，每个对接面都做了铣平处理，保证装配时零件和对接组件的端面能够完全贴合，不会出现面接触不良导致的连接松动。孔的直径按照常用的圆柱销或者内六角螺栓的尺寸做匹配设计，孔的深度贯穿整个臂厚，穿装紧固件时可以从一侧直接穿到另一侧，不需要做盲孔攻丝，适配性更强，不管是做螺栓螺母的配合连接，还是做定位销的过盈配合都能满足要求。

　　实际建模练习时，这类零件是CSWA认证考试中非常典型的基础实体建模题型，重点考察草图绘制的几何约束能力、拉伸与切除特征的使用、空间基准面的切换操作，以及简单的圆角过渡处理技巧。建模过程中不需要做复杂的曲面操作，所有特征都基于基础的实体特征命令完成，但是对尺寸的精准度要求很高，每一个轮廓的尺寸、孔的中心距、臂的夹角都需要严格按照给定的参数绘制，最终生成的零件质量属性要和考试要求的数值偏差控制在允许范围内，才能符合考核标准。

　　从工程应用的角度来说，这类支座零件虽然结构不复杂，但是在整个机构中承担的载荷传递作用十分关键，设计时除了要保证安装孔的位置精度，还要核算连接臂的截面厚度是否能承受额定的拉压载荷，避免在设备运行过程中出现臂体断裂的问题。零件的外轮廓棱边都做了小尺寸的倒角处理，去除机加工产生的毛刺，避免装配时划伤操作人员，也能减少零件搬运过程中的磕碰掉边问题。掏料区域的内壁做了等厚处理，保证整个零件的壁厚均匀，不管是采用机加工还是3D打印的方式制作，都不会出现壁厚突变导致的加工变形问题。

　　在做装配配合时，这个零件的三个安装孔可以分别和对应组件的轴类特征做同轴心配合，对接端面做重合配合，就能完成整个组件的定位，不需要额外添加辅助的定位特征，装配逻辑十分清晰，非常适合入门的结构设计从业者做基础建模练习，通过对这个零件的建模练习，可以快速掌握SolidWorks中基础特征的操作逻辑，理解零件设计中工艺性、装配性的考量要点，为后续更复杂的整机建模打下基础。日常做非标设计时，遇到类似的空间夹角转接需求，也可以参考这个零件的结构思路，优先保证安装孔的位置精度，再做轮廓的优化，兼顾结构强度和加工便利性。
