交流稳压器作为供电系统中稳定输出电压的核心设备,其内部各类功能构件的安装固定精度,直接影响整机运行时的抗振性能与长期可靠性,本次设计的异形安装支座,就是针对稳压器内部调压组件与壳体之间的连接需求开发的专用支撑构件。在民用配电、工业小型设备供电、机房后备供电等场景下,交流稳压器往往需要长期处于带载运行状态,部分应用场景还会伴随周边设备运行带来的持续振动,若内部支撑构件的安装定位精度不足、受力结构设计不合理,长期运行后容易出现构件移位、接线端子松脱、调压部件卡滞等问题,直接影响稳压输出精度,严重时甚至会引发供电中断故障。

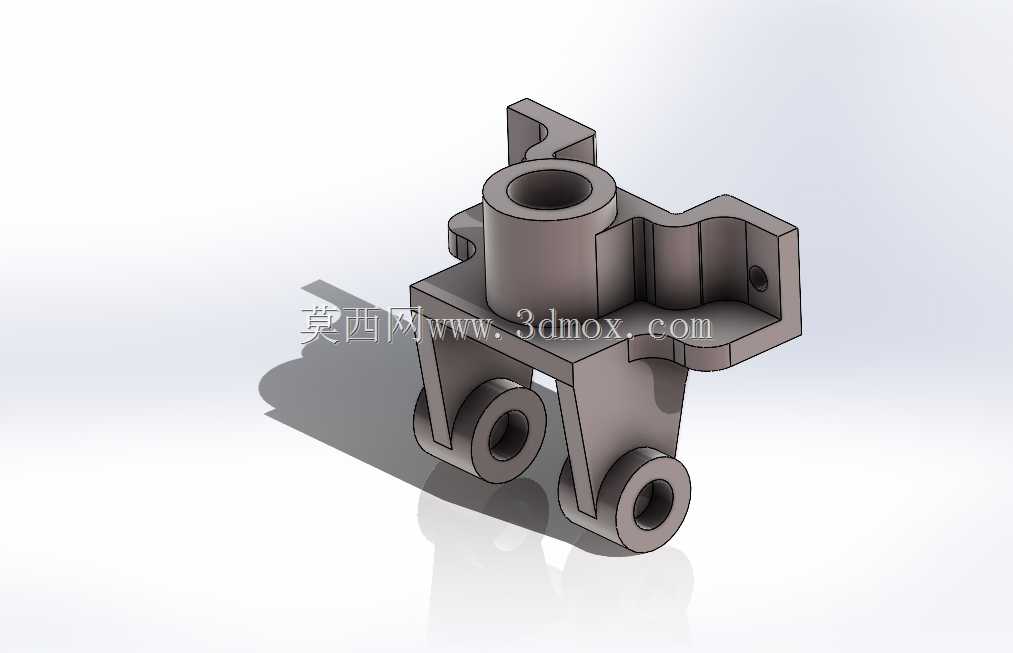

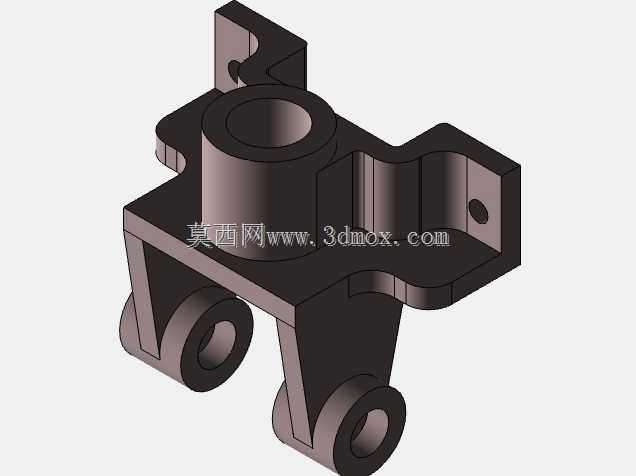

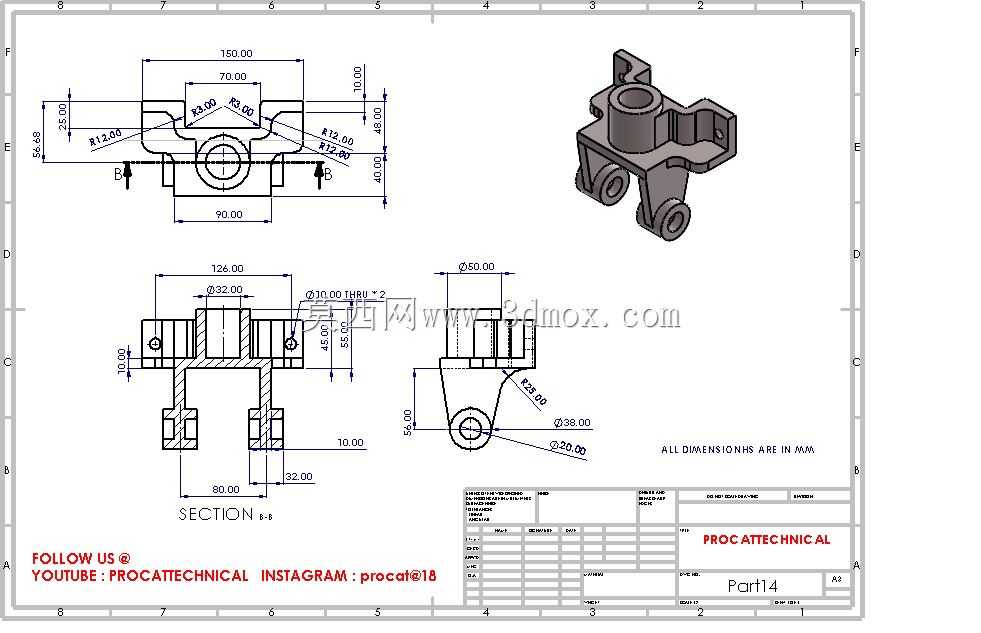

从结构功能来看,该支座同时承担三个核心作用:中部的通孔结构用于穿装调压模块的中心转轴,为转轴提供径向支撑限位,避免转轴转动过程中出现径向窜动,保证调压碳刷与绕组的接触压力始终处于合理区间;下部两个同轴的带孔凸耳,用于铰接安装调压动作的驱动连杆,凸耳的孔位同轴度公差控制在0.02mm以内,保证连杆摆动过程中无卡滞、无额外摩擦阻力,提升调压动作的响应速度;侧部延伸的带孔安装翼板,用于通过紧固件将整个支座固定在稳压器的金属壳体安装基准面上,翼板与主体连接位置设置了三角加强筋结构,可有效抵消紧固件锁紧时产生的局部应力,避免长期受力后出现翼板断裂变形的问题。
设计过程中首先明确了安装边界约束:稳压器内部留给该支座的安装空间为85mm×70mm×60mm的矩形区域,因此整体结构的外轮廓尺寸严格控制在该范围内,避免与周边的绕组、接线排、散热风道等构件产生干涉。主体支撑部分采用了变截面的立柱结构,在中部转轴安装位置做了局部加厚处理,提升转轴支撑位置的结构强度,而在非受力区域则做了适度的壁厚减薄,在保证整体结构强度满足要求的前提下,尽可能降低构件自身重量,减少材料消耗。下部的两个铰接凸耳采用了对称式布局,凸耳的端面与孔轴线保持严格垂直,避免连杆安装后出现偏磨问题;侧部安装翼板上的固定孔设计为长圆孔形式,可在安装时提供±1.5mm的位置调整余量,降低壳体安装面的加工精度要求,提升装配环节的容错率。
从受力角度分析,该支座在工作状态下主要承受三类载荷:一是转轴转动时传递的径向载荷,二是连杆摆动时产生的周期性交变推力,三是设备运输、安装过程中可能出现的冲击载荷。因此在结构设计时,对各受力节点的应力集中位置都做了圆角过渡处理,避免尖角位置产生应力疲劳裂纹;主体与翼板、凸耳的连接位置均设置了加强筋,筋板厚度根据受力大小做了差异化设计,在主要受力方向上的筋板厚度为3mm,非主要受力方向的筋板厚度为2mm,兼顾强度与轻量化需求。中部转轴安装孔的内壁设计了0.5mm的粗糙度要求,可直接与配套的轴套配合安装,无需后续二次加工;铰接凸耳的内孔同样预留了轴套安装余量,可根据实际耐磨需求选配铜质或含油尼龙轴套,提升构件的使用寿命。
实际装配过程中,该支座可先与中心转轴、驱动连杆完成预装,形成独立的调压组件模块,再整体通过侧部翼板固定到壳体上,大幅提升整机装配的效率,降低流水线作业的装配难度。安装完成后,支座的所有棱边均做了倒角处理,不会划伤周边的接线绝缘层,也能避免装配人员操作时被锐边划伤。针对稳压器运行时的温升特性,该结构的材质选用具备良好结构强度与抗蠕变性能的金属材料,可在-20℃到85℃的工作温度范围内保持结构尺寸稳定,不会因长期受热出现变形移位,保证调压机构的动作精度长期稳定。
