一位数码管显示段结构三维设计

　　做工业控制盘柜、小型电子设备的面板显示选型时，经常会用到单位数码管做数值、状态的直观显示，这次拆解建模的这款单位共阳型数码管，核心是把发光段的排布、壳体的安装边界做了精准还原，方便做面板开孔、PCB布局配合的时候直接调用，不用反复核对实物尺寸做二次修正。很多刚入行的结构工程师做面板设计时，容易忽略数码管的段面凸起高度、壳体与PCB的插装间隙，最后装配时要么出现显示段面和面板视窗对位偏移，要么插装引脚和PCB焊盘干涉，这款模型在建模时特意把这些容易出问题的装配细节做了还原。从实际使用场景看，这类单位数码管常被用在小型温控器、计数器、电源模块的状态显示位，用来显示0-9的数字以及部分自定义状态符号，相比点阵屏成本更低，

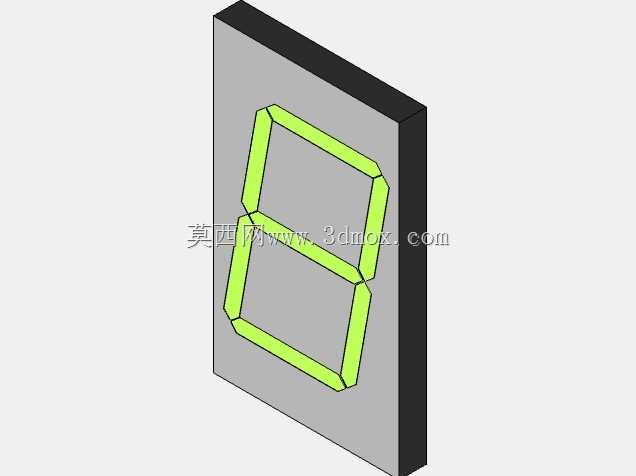

　　强光下的可视性也更好，适合工业现场的简易数值显示需求。设计思路上，首先还原了黑色阻光壳体的外形，壳体采用哑光黑色工程塑料材质，作用是阻隔各发光段之间的光线串扰，避免相邻段点亮时出现漏光糊字的问题，壳体的侧边做了微小的定位凸台，对应PCB上的定位缺口，插装时可以快速对位，防止焊接时器件偏移。发光段部分采用了亮黄绿色的荧光质感建模，对应实际产品里的环氧树脂封装发光段，七个段的拼接缝隙做了精准还原，每个段的端面都做了微小的倒角，避免实际生产时段边出现毛刺影响显示均匀性，段的排布严格遵循标准七段数码管的段码布局，a到g段的位置、尺寸比例完全匹配通用单位数码管的行业规范，做段码驱动程序调试时，也可以对照这个模型的段位置确认码表对应关系。

　　安装边界方面，模型还原了器件的整体厚度，从壳体背面的插装引脚端面到正面发光段的顶面总厚度，完全匹配常规直插单位数码管的尺寸，面板开孔时只需要按照模型给出的壳体外轮廓预留0.1mm的装配间隙即可，不用额外留过多余量导致视窗漏黑边；引脚的间距、伸出长度也做了1:1还原，做PCB封装设计时可以直接参考引脚位置绘制焊盘，避免出现焊盘对位偏差导致的焊接虚焊问题。另外在建模时特意区分了壳体、发光段两个不同的零件实体，做装配干涉检查时可以单独选中不同零件做间隙分析，比如检查发光段顶面和面板透明视窗的间隙，常规装配时间隙控制在0.2-0.5mm即可，既不会因为间隙过大漏光，也不会因为间隙过小压伤发光段的环氧树脂封装。

　　很多工程师在做小设备的显示部分设计时，经常随便找个通用数码管模型凑数，最后打样回来才发现段的位置偏了、壳体厚度不对，要么重新改PCB要么重新做面板，浪费打样成本和项目周期，这个模型把实际装配中需要用到的所有尺寸边界都做了精准还原，不管是做面板结构设计、PCB布局配合，还是做产品的渲染展示，都可以直接调用，不用再反复测量实物调整尺寸。从功能特性上看，这类七段数码管的每个发光段都是独立的发光单元，通过不同段的点亮组合实现不同数字的显示，模型里每个段都是独立的实体，做动画演示时可以单独给每个段设置显示状态，模拟实际的数字跳变效果，用来做设备操作演示的动画素材也非常合适。另外壳体的背面做了微小的导流槽设计，对应实际生产中注塑壳体的浇口位置，建模时保留这个细节，是为了让模型更贴近真实量产零件的结构，避免做结构评审时因为模型过于简化忽略了注塑工艺带来的外形细节，导致实际零件和设计预期出现偏差。
