工业级可调式重载铰接合页结构设计

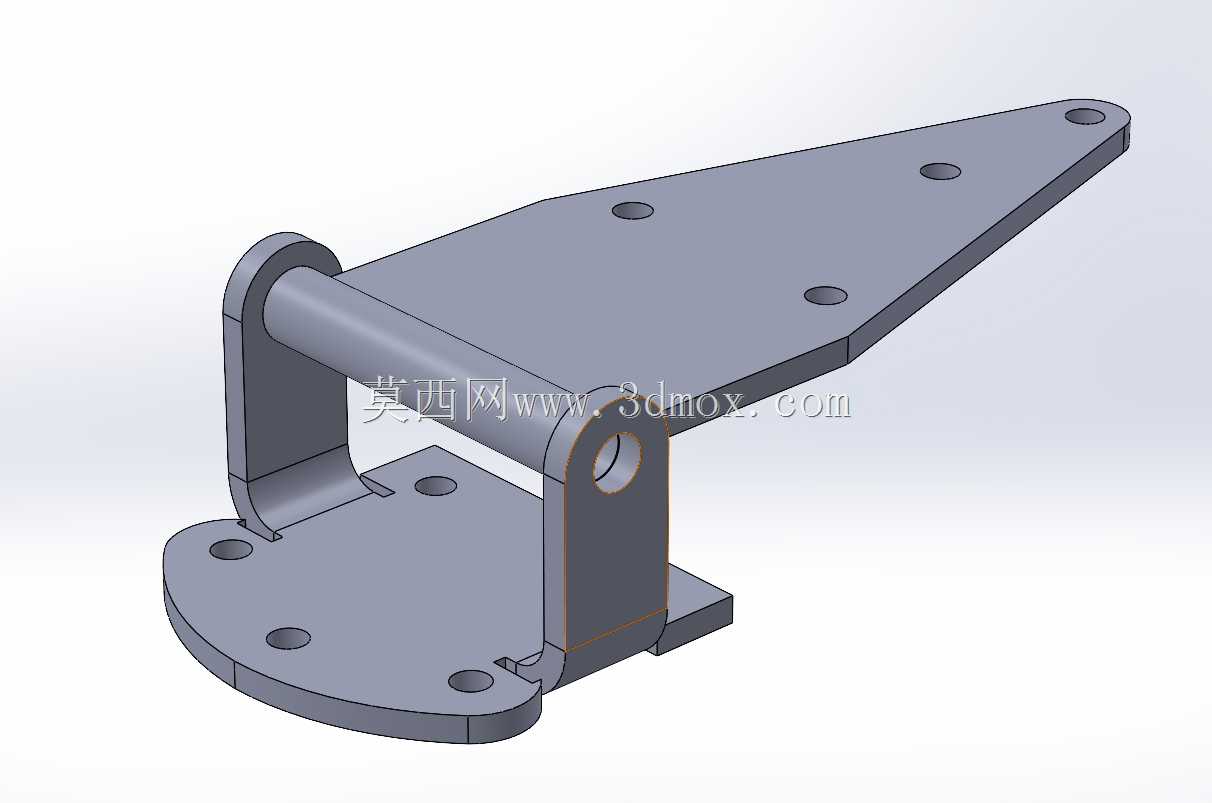

　　这类铰接合页结构常被应用在需要实现定轴转动开合的工业设备舱门、重型设备检修盖板、工装夹具翻转工位以及特种车辆侧开式舱体结构上，区别于民用家装合页，该结构的承载能力更强，转动间隙控制更严格，能够在多粉尘、存在一定振动的工业场景下长期保持转动精度，不会出现松旷、卡滞的问题。从结构功能来看，该合页分为固定底座与活动摆臂两个核心部分，底座部分通过多组螺栓孔固定在静止的安装基准面上，摆臂部分则与需要开合的活动构件连接，中间的销轴作为转动核心，承担开合过程中的径向载荷与部分轴向窜动力，两侧的立板结构对销轴形成双侧支撑，相比单侧悬臂式的铰接结构，抗偏载能力提升明显，即使活动构件存在一定的安装对中误差，也能通过双侧支撑的结构分散应力，

　　避免销轴局部应力集中出现变形断裂。设计过程中首先考虑的是安装场景的边界约束，底座采用半圆端头的平板结构，四个安装孔呈对称分布，既能够在平面安装面上实现稳定固定，半圆端头的设计也能避免安装时边角与周边结构发生干涉，同时减少应力集中区域，在承受摆臂传递的载荷时，底座的应力能够顺着平板均匀分散到安装接触面，不会在边角位置出现应力突变。摆臂部分采用长条形渐变收窄的结构，从靠近销轴的铰接端向末端逐渐收窄，这种变截面设计既保证了铰接位置的结构强度——毕竟铰接位置是整个合页受力最大的区域，需要足够的截面厚度来承受弯矩，同时末端收窄也能减少材料占用，降低整体重量，摆臂上均匀分布的四个安装孔可以适配不同尺寸的活动构件安装需求，

　　安装时可以根据活动构件的实际重心位置选择对应的孔位固定，调整开合过程中的力臂长度，让转动过程更顺畅。销轴与两侧立板的配合采用间隙配合的公差设计，既保证转动时不会出现卡滞，也将配合间隙控制在极小范围内，避免开合过程中出现晃动，立板上的销轴孔位置做了局部加厚处理，因为孔位周边是应力集中的高发区域，加厚处理能够提升孔位的抗挤压能力，长期反复开合也不会出现孔位失圆的问题。安装边界方面，底座的安装孔位间距按照通用工业安装标准设计，能够适配多数型材框架、钢板焊接结构的安装孔距，不需要额外做安装面的二次加工；摆臂的最大开合角度可以达到120度以上，完全满足设备检修、舱门开合的角度需求，开合过程中摆臂与底座之间不会出现结构干涉，

　　转动轨迹经过反复校核，在最大开合角度下也不会与底座的安装螺栓发生碰撞。实际选型应用时，需要根据活动构件的总重量核算合页的承载能力，该结构采用双侧支撑的铰接形式，单组合页的径向承载能力远高于同尺寸的普通民用合页，适合承载重量在几十公斤级的活动构件，如果是更重的构件可以采用多组合页均匀布置的方式分散载荷。建模过程中对所有的安装孔位都做了倒角处理，既方便安装时螺栓的导入，也能去除机加工后的锐边，避免安装过程中划伤操作人员；所有的折弯过渡位置都采用圆角过渡，避免折弯处出现应力集中，提升结构的抗疲劳性能，在长期反复开合的交变载荷作用下，不会在折弯位置出现裂纹。这类铰接结构的设计核心是在保证转动灵活性的前提下，尽可能提升结构的刚性与承载能力，同时兼顾安装的便利性，不需要复杂的安装调试步骤，只需要通过螺栓分别固定底座与摆臂即可完成装配，后期维护时只需要定期在销轴位置加注润滑脂，就能保证长期顺畅转动，不需要频繁更换配件。
