交流稳压器配套螺旋导向靴结构设计

　　在交流稳压器的调压传动结构中，这类螺旋导向靴是承担动触头平稳滑移导向的核心配套构件，日常运行中需要配合调压线圈的柱面轨迹，保证动刷架在轴向移动过程中始终保持稳定的同轴度，避免出现触头偏磨、接触压力不均引发的打火、调压精度失准问题。很多现场运维的稳压器出现调压卡顿、接触片异常磨损的故障，拆解后往往能发现导向靴的螺旋工作面出现磨损变形、同轴度超差，导致动架运行轨迹偏移，这也能看出这类不起眼的小构件，直接决定了整台稳压器调压动作的可靠性与长期运行寿命。

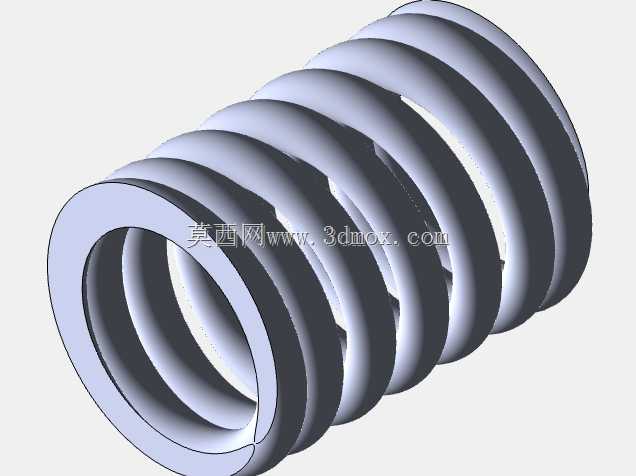

　　从结构设计逻辑来看，该构件采用等距螺旋的整体式结构，没有额外的拼接焊缝或者装配接缝，一体成型的螺旋圈体在承受径向挤压力与轴向滑移摩擦力时，应力分布更均匀，不会出现拼接位置的应力集中断裂问题。螺旋圈的截面采用等壁厚设计，内孔为光滑圆柱面，加工时需要严格控制内孔的圆柱度公差，保证和配套导向轴的配合间隙控制在合理范围：间隙过大会导致导向过程中出现径向窜动，带动触头偏移线圈接触面；间隙过小则会在环境温度变化、构件出现热胀冷缩时出现卡滞，导致调压动作无法顺畅完成。螺旋工作面的表面粗糙度需要控制在合理区间，既不能过于粗糙增大滑移阻力，也不能过于光滑导致运行中出现附着力不足、动架定位偏移的问题。

　　实际选型适配时，首先要确认该导向靴的内孔直径与配套导向轴的直径匹配，其次要核对螺旋圈的总轴向长度，保证在稳压器全调压行程范围内，导向靴始终有足够的配合长度包覆导向轴，避免行程末端出现导向悬臂过长引发的翘曲。安装时需要注意，螺旋圈的端面要和动刷架的安装基准面完全贴合，锁紧固定螺钉时要采用对角分次锁紧的方式，避免单侧压紧导致螺旋体出现倾斜，后续运行中出现偏磨。不同于普通的圆柱导向套，这种螺旋结构的导向靴自带一定的弹性变形余量，当动架运行中出现微小的径向偏移时，螺旋圈可以通过自身的微量弹性变形补偿偏移量，避免刚性卡滞，这也是这类结构在中小容量交流稳压器中被广泛应用的核心原因。

　　建模过程中，螺旋线的生成需要严格匹配实际产品的螺距参数，每一圈螺旋的升角保持一致，扫描生成实体时要注意截面轮廓和螺旋线的垂直关系，避免出现螺旋壁厚不均的问题。内孔与外螺旋面的同轴度公差需要在建模时就通过基准统一的方式保证，所有加工基准都和内孔轴线重合，减少后续加工时的基准转换误差。端面的安装孔位需要和动刷架的安装孔位完全对应，孔位的位置度公差要控制在安装间隙允许的范围内，避免现场安装时出现孔位错位无法装配的问题。

　　在长期运行的工况下，这类导向靴会承受持续的往复滑移摩擦，因此设计时也预留了足够的磨损余量，螺旋圈的径向壁厚可以满足数千次往复调压动作的磨损量要求，不会因为短期磨损就出现配合间隙超差。同时螺旋结构的开放槽型可以让运行中产生的微小磨屑自然排出，不会像封闭导向套那样出现磨屑堆积在配合面内、拉伤配合表面的问题。在一些存在轻微振动的安装场景下，螺旋结构的微量弹性还可以起到一定的阻尼缓冲作用，吸收动架运行中的微小振动，保证触头和线圈表面的接触压力稳定，避免因为振动出现接触瞬断、输出电压波动的问题。
