两英寸抛物面信号接收网锅结构设计

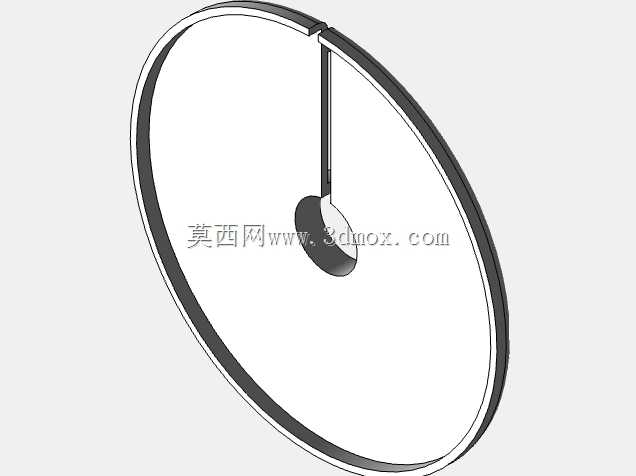

　　在微波信号接收、短距离无线通信测试、小型卫星信号接收实训场景中，这类小尺寸抛物面网锅是高频出现的结构部件，不同于大尺寸户外工程用接收天线，两英寸规格的网锅更多适配桌面测试平台、小型信号收发装置、嵌入式通信模组的信号增益需求，不需要考虑极端户外风载、暴雨积雪等工况的冗余设计，更侧重结构紧凑度、反射面形位精度、馈源安装位置的同轴度控制。从结构设计逻辑来看，整个网锅采用薄型抛物面反射面搭配单臂馈源支撑的布局，反射面边缘做了卷边强化处理，避免薄板材冲压成型后出现边缘形变，保证抛物面的母线精度，毕竟抛物面的形位公差直接决定信号反射的聚焦效果，一旦反射面出现局部凹陷或者轮廓偏差，馈源位置就无法准确落在焦点上，直接导致信号增益下降、驻波比升高。

　　单臂支撑结构从反射面内侧边缘延伸至焦点位置，支撑臂采用窄条型截面设计，尽可能减少对入射信号的遮挡，支撑臂与反射面的连接位置做了局部加厚的安装凸台，避免长期使用后支撑臂出现歪斜偏移，保证馈源安装位始终与抛物面轴线重合。外形尺寸上，两英寸的口径对应反射面的有效直径约50.8mm，整体纵深按照抛物面焦距比例设计，焦点位置刚好落在支撑臂末端的安装位上，安装边界方面，反射面背部中心预留了标准的安装接口，可以适配常见的小型云台、支架固定座，不需要额外做转接件就能直接固定在测试架或者设备外壳上。设计过程中需要重点考量几个工程细节：首先是反射面的壁厚选择，过薄会导致成型后容易受外力形变，过厚则会增加整体重量，给小型云台的转动带来额外负载，

　　这类小尺寸网锅通常选用0.3-0.5mm的薄金属板材冲压成型，兼顾结构强度和轻量化需求；其次是支撑臂的刚度校核，单臂结构虽然遮挡面积小，但如果刚度过低，轻微的震动就会导致馈源位置偏移，所以支撑臂会采用弯折加强筋的结构，在不增加厚度的前提下提升截面惯性矩，保证受力状态下的形变量控制在允许范围内；最后是表面处理，反射面需要做导电氧化或者喷导电漆处理，保证信号反射效率，同时避免长期使用出现氧化锈蚀导致反射性能下降。在实际应用场景里，这类小网锅常被用在高校通信工程专业的微波实验平台上，用来做信号反射、增益测试的实验部件，也会集成在小型无线图传设备、便携式信号侦测装置里，作为信号接收的前端部件，相比大尺寸天线，它的安装空间占用极小，

　　可以嵌入到紧凑的设备外壳内部，不需要额外做外置天线的防水结构。建模过程中需要先确定抛物面的母线方程，按照选定的焦距比生成曲面，之后做边缘卷边的结构处理，再绘制支撑臂的轮廓，注意支撑臂与反射面的连接位置要做相切过渡，避免应力集中，馈源安装位要预留标准的安装孔位，保证通用馈源部件可以直接装配，背部的安装座要和反射面中心同轴，安装孔的位置公差控制在0.1mm以内，避免安装后出现抛物面轴线与支架转轴不同心的问题。不同于民用卫星接收天线的粗旷设计，这类小尺寸网锅的精度要求更高，因为小口径下微小的形位偏差带来的性能影响会被放大，所以建模时每一处曲面的曲率、每一个安装面的平面度都需要严格按照通信天线的设计规范来设定，不能简单做曲面拉伸就完成结构，要充分考虑后续冲压成型、装配调试的工艺可行性，比如反射面的脱模斜度、支撑臂的折弯半径、安装孔的倒角处理，这些细节都会直接影响后续零件加工的良率和装配后的实际性能。
