抱杆式铝壳户外信号中继传输装置

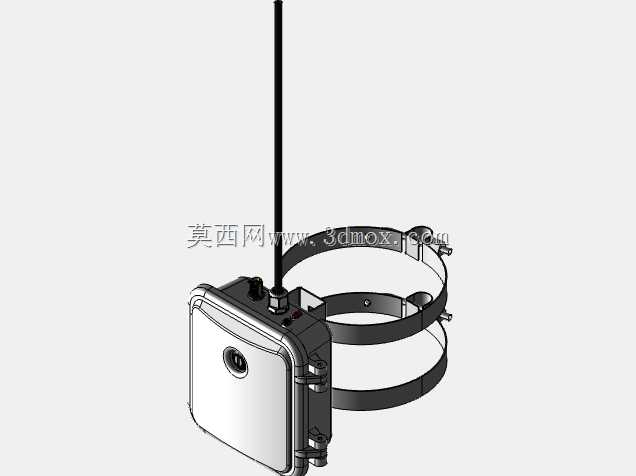

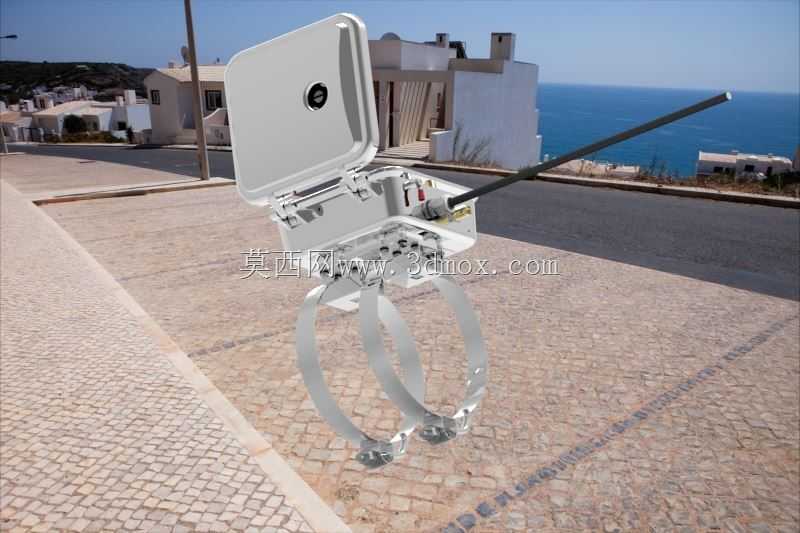

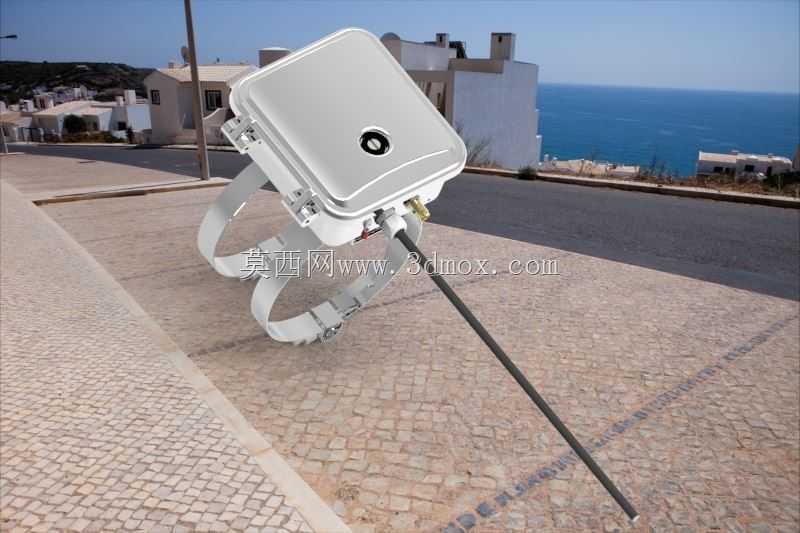

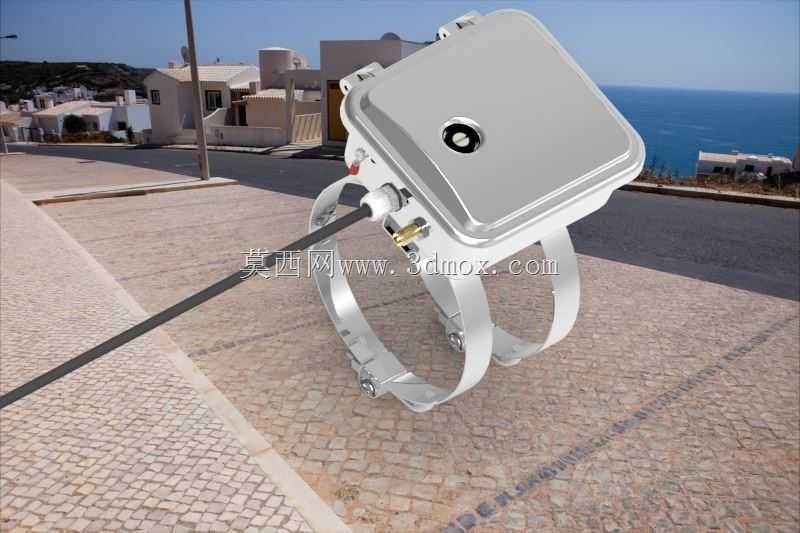

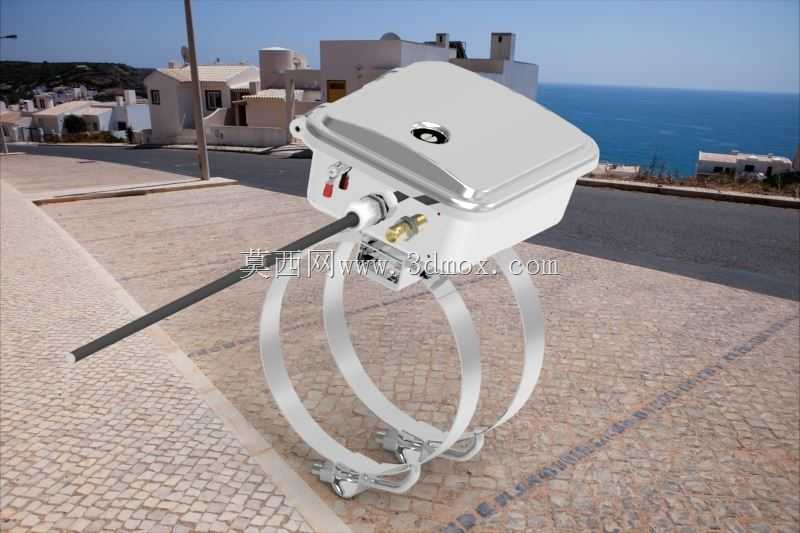

　　这款户外信号中继装置采用全密封铸铝壳体设计，核心定位是解决户外开阔区域、郊野沿线、临海观景带这类无遮挡但信号覆盖存在盲区的点位的信号延伸需求，区别于室内桌面式中继设备，从结构设计之初就完全围绕户外露天长期服役的工况做适配。从安装结构来看，设备配套两组不锈钢抱箍组件，可直接适配常规直径的路灯杆、监控杆、通讯立杆，不需要额外定制安装支架，现场施工时只需要将抱箍穿过壳体背部的固定耳位，拧紧锁紧螺栓即可完成固定，安装边界可兼容直径40mm到120mm的常规立杆，壳体自身的出线端采用防水格兰头结构，配套的射频线缆从壳体侧下方引出，避免雨水顺着线缆流入壳体内部，壳体上下盖之间采用内嵌硅橡胶密封圈的扣合结构，配合周边的不锈钢锁扣，

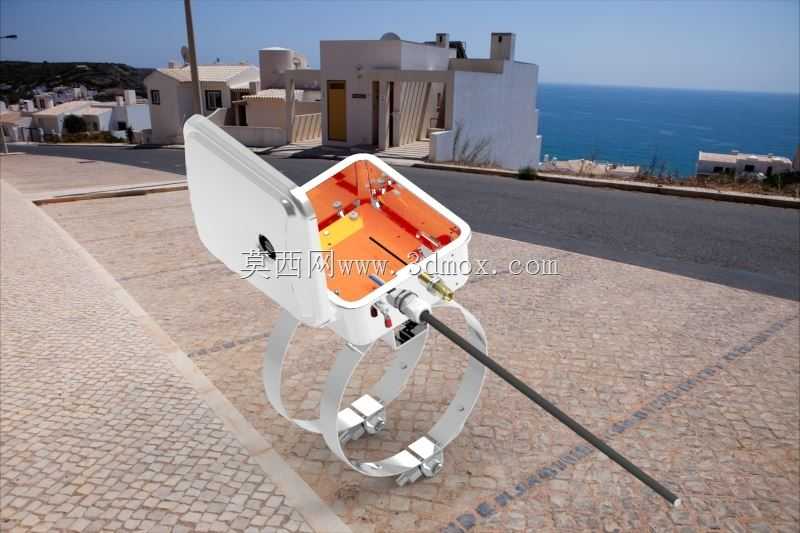

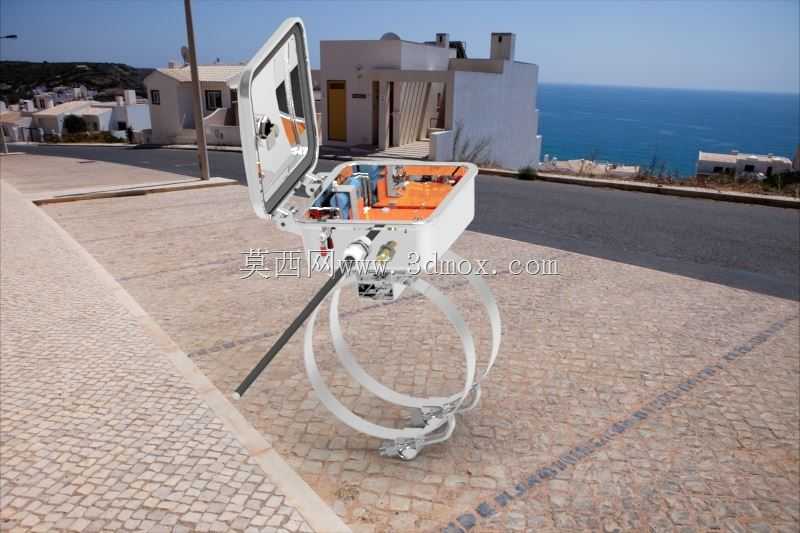

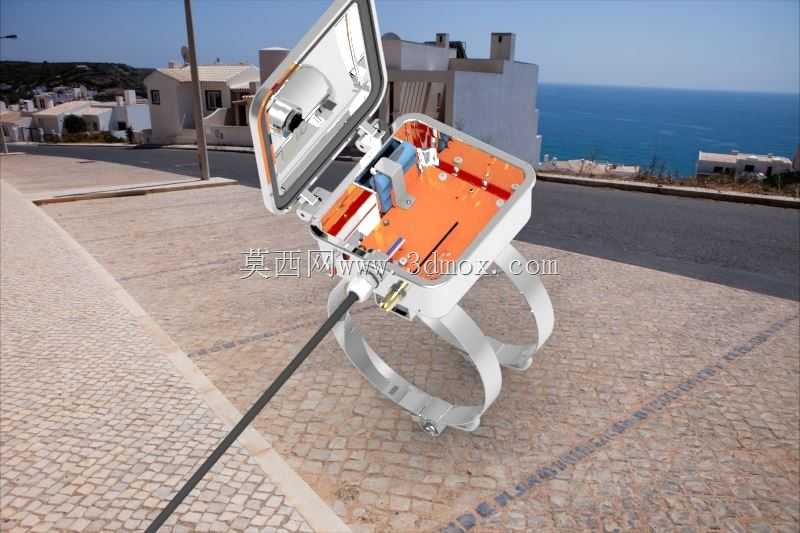

　　不需要额外打胶就能达到IP67级的密封效果，完全可以应对临海区域的盐雾、夏季突发暴雨、冬季凝露这类复杂户外工况。从功能设计逻辑上，这款中继装置没有设计外置的裸露接口与操作按键，所有状态指示都集成在壳体上盖的内嵌式指示灯位，日常运维时不需要打开壳体就能通过指示灯判断设备运行状态，既减少了密封失效的风险点，也避免了户外人为触碰破坏的可能。壳体的边角全部做了R角圆弧过渡，没有尖锐的突出结构，一方面可以降低高空坠物、大风天气下杂物磕碰对壳体的损伤，另一方面也能减少风阻，在沿海多风区域安装时不会因为壳体风阻过大给立杆带来额外的载荷负担。内部腔体的预留空间可以兼容不同功率的中继模块，从结构布局上，电源模块与射频模块做了分仓隔离设计，

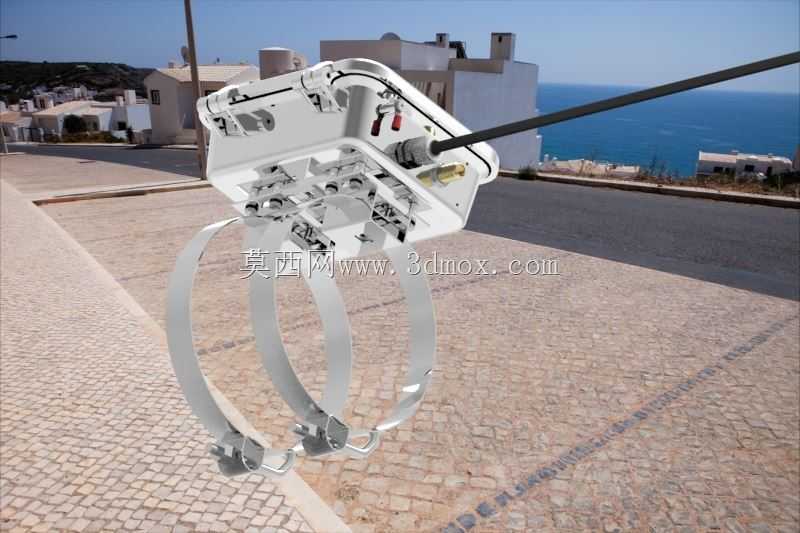

　　中间设置金属屏蔽隔板，避免电源工作时的电磁干扰影响信号传输的稳定性，壳体内部预留了通用的安装螺柱，可以直接固定市面上主流的中继电路板，不需要额外做结构改制，对于结构工程师来说，这类壳体设计可以直接复用在户外AP、信号放大器、户外采集终端这类同工况的设备上，只需要调整内部的安装螺柱位置就能适配不同的电路板尺寸。从实际应用场景来看，这类抱杆式中继设备常布设在郊野徒步道、滨海观光带、山区公路沿线这类不方便铺设有线传输线路的区域，依托现有立杆资源就能快速完成部署，不需要额外做土建基础，施工周期短，后期维护只需要定期检查抱箍的锁紧状态、密封圈的老化情况即可，运维成本远低于箱体式的中继站点。设计过程中特意将天线出线口设置在壳体侧下方，

　　与抱箍安装位形成角度差，避免线缆与立杆产生摩擦破损，同时线缆预留了自然弯曲的弧度，不会因为温度变化产生的热胀冷缩拉扯线缆接头。壳体表面采用户外粉末喷涂工艺，抗紫外线老化能力强，长期在露天环境下使用不会出现壳体漆面剥落、锈蚀的问题，相比塑料壳体的同类设备，铝制壳体的散热性能更优异，夏季高温暴晒下壳体内部的温度比塑料壳低8到10摄氏度，能有效延长内部电子元件的使用寿命，避免高温宕机的问题。整个设备的重心完全贴合立杆轴线，安装后不会出现偏心倾斜的问题，抱箍与立杆接触的位置配套橡胶防滑垫，既可以避免抱箍对立杆漆面的损伤，也能防止长期风振导致的抱箍松动移位。
