高性能车用涡轮增压器三维结构设计

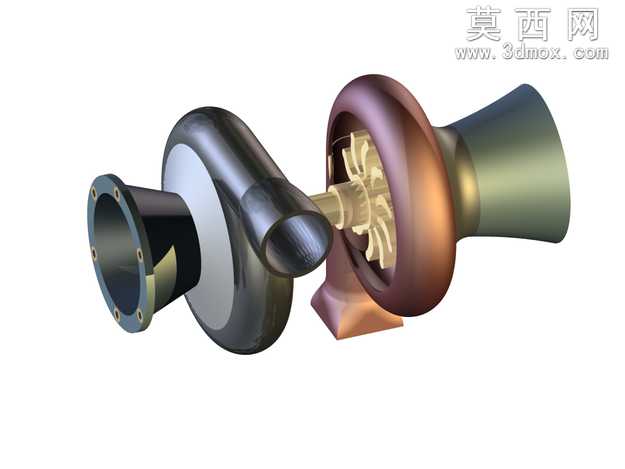

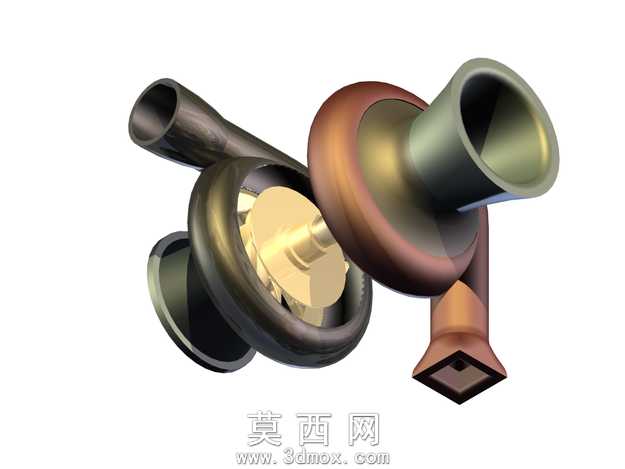

本作品为高性能动力系统配套的涡轮增压器三维模型，建模阶段严格遵循涡轮增压器的真实工作逻辑与结构比例，采用自底向上的建模思路完成全结构搭建。首先完成核心涡轮端与压气机端的叶轮建模，针对涡轮叶轮的复杂曲面叶片，通过样条曲线拟合叶片的翼型截面，沿叶轮轴向设置多组截面控制点，精准还原叶片的扭转角度与前缘后缘弧度，保证叶片曲面的光顺性，符合流体力学设计要求；压气机端叶轮同样采用曲面放样建模，匹配不同转速下的进气压缩流道形态。建模过程中对中间体的轴承安装位、密封环槽、润滑油道结构进行了精细化还原，准确呈现中间体连接涡轮壳与压气机壳的定位结构，包括法兰连接面的螺栓孔位、密封止口的尺寸公差预留，还原真实部件的装配逻辑。涡轮壳与压气机壳的流道部分采用变径曲面建模，还原废气进入涡轮壳的蜗壳流道渐变结构，以及压气机壳压缩空气输出的扩压段形态，壳体外部的安装支架、接口法兰、放油接头等附属结构均按照真实车用涡轮增压器的布局完成建模，未做结构简化。材质渲染阶段，针对不同部件的真实材质进行参数调整：涡轮壳与涡轮叶轮采用高温合金材质表现，调整金属粗糙度与反射参数，还原高温工况下金属表面的氧化色泽与哑光金属质感；压气机壳与压气机叶轮采用铸铝材质表现，呈现铝合金的细腻金属光泽与轻微铸造纹理；中间体采用铸铁材质表现，还原铸铁壳体的深灰金属质感与表面加工痕迹；连接管路与接头部分根据功能区分，分别设置橡胶管路的哑光深色质感与金属接头的亮面金属质感，整体渲染效果真实还原涡轮增压器的实物外观。模型完整呈现了涡轮增压器的转子总成、壳体总成、密封系统、连接接口的全部结构，可清晰展示废气驱动涡轮、同轴带动压气机压缩进气的工作原理，结构拆分逻辑清晰，各部件间的装配关系准确，无结构干涉问题，可用于动力系统结构展示、工作原理演示以及相关零部件的设计参考，适配高性能汽车、航空动力、特种车辆等多场景的涡轮增压器结构认知需求。
