双风扇散热式热电制冷组件结构设计

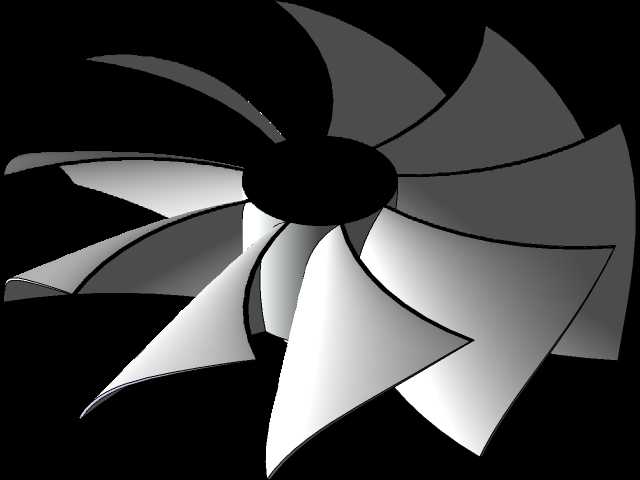

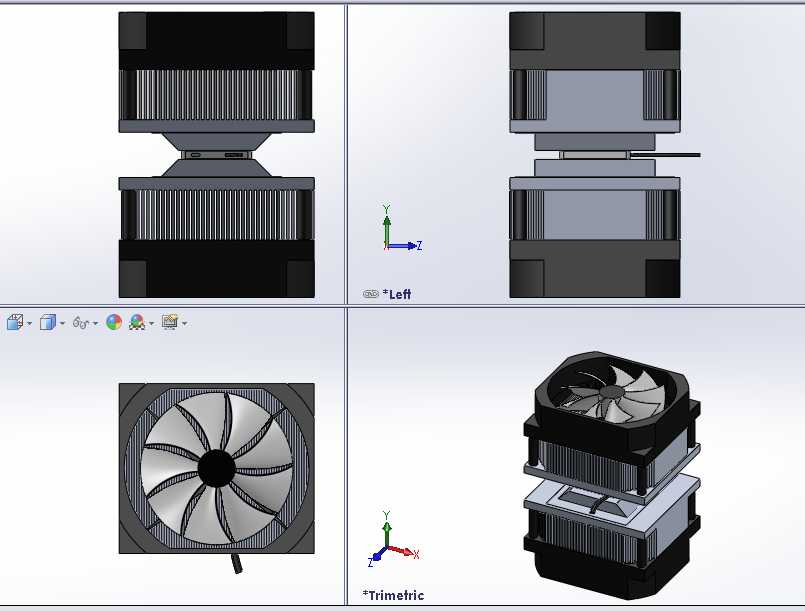

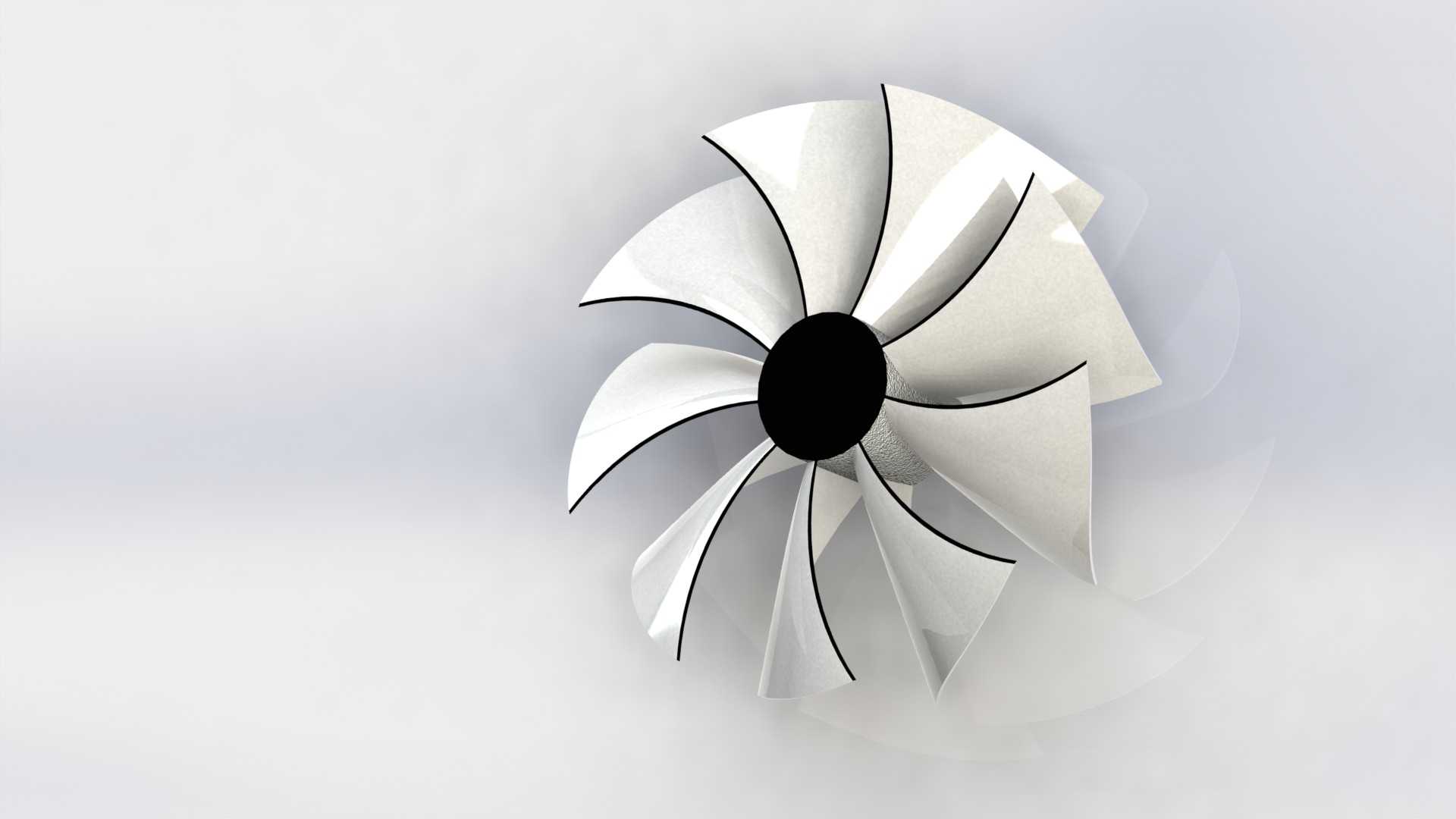

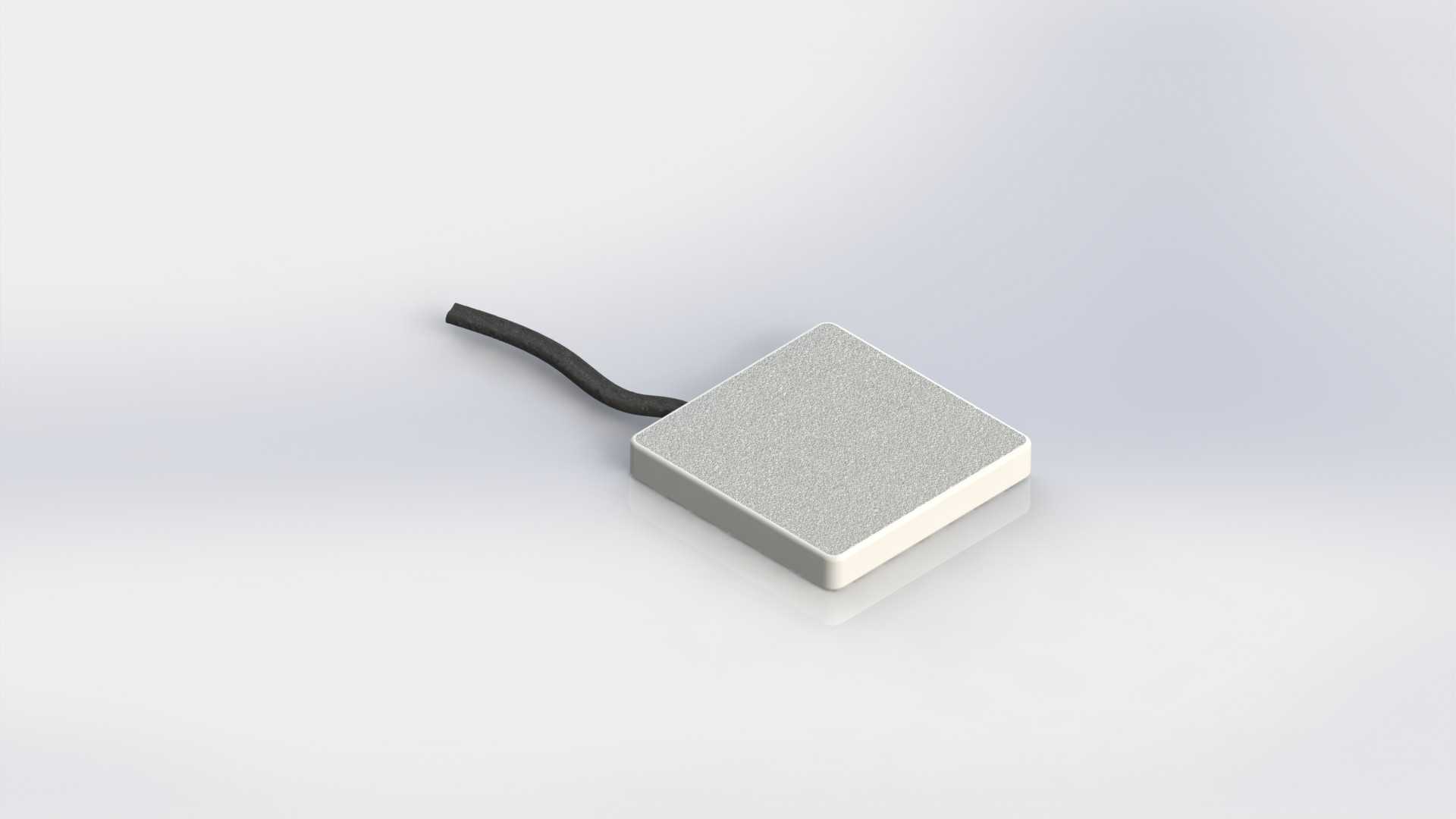

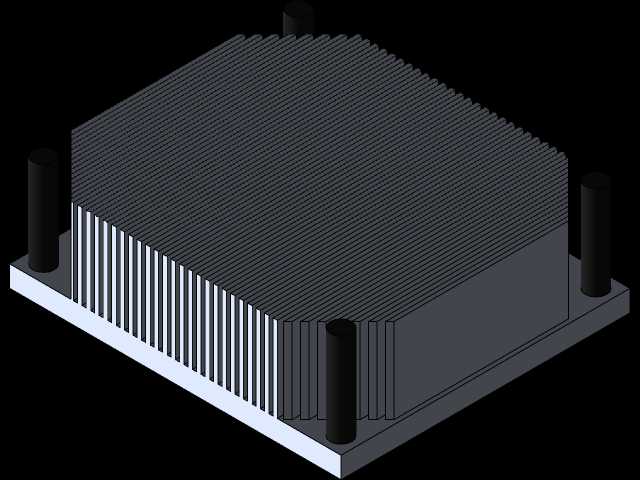

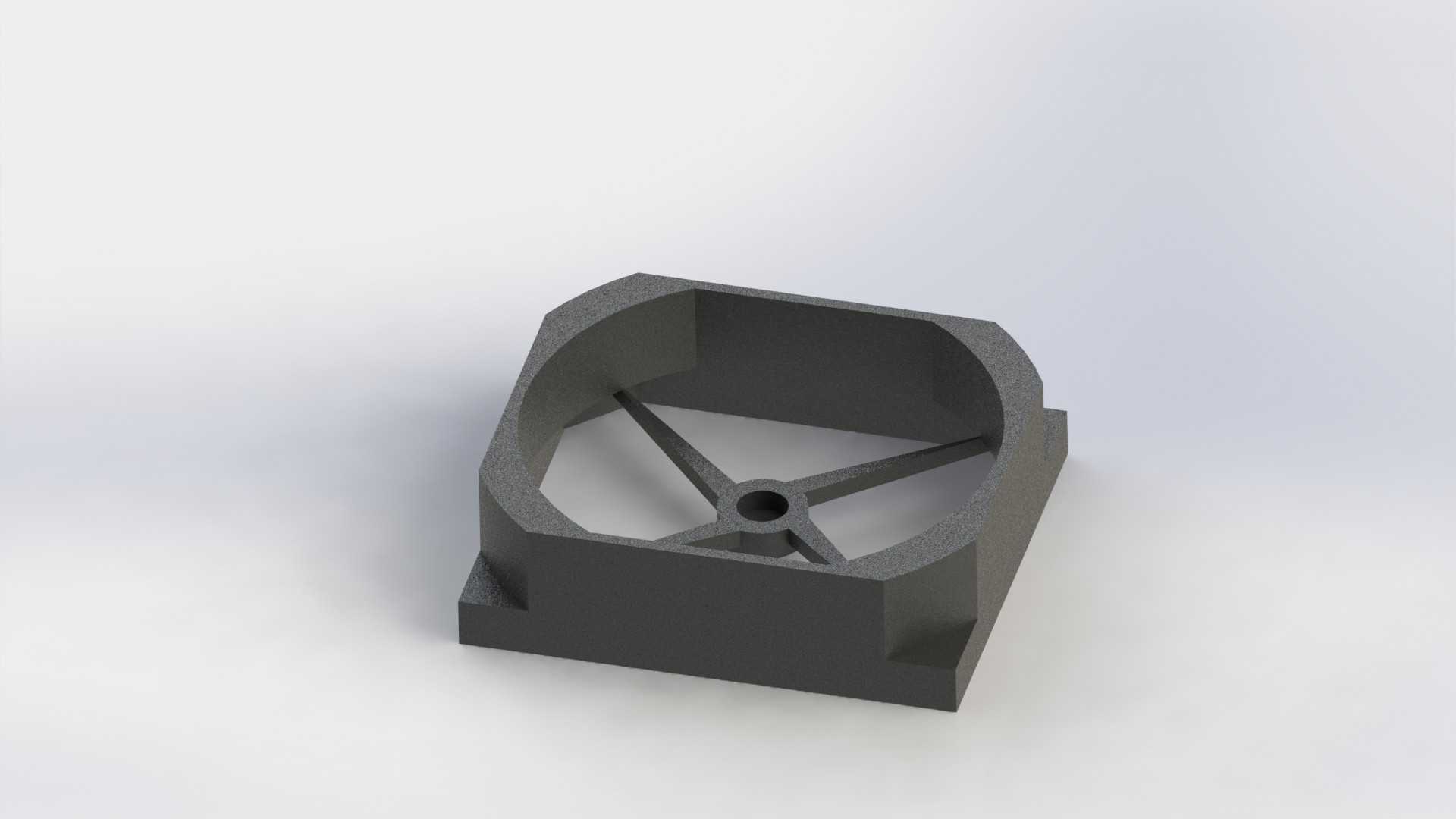

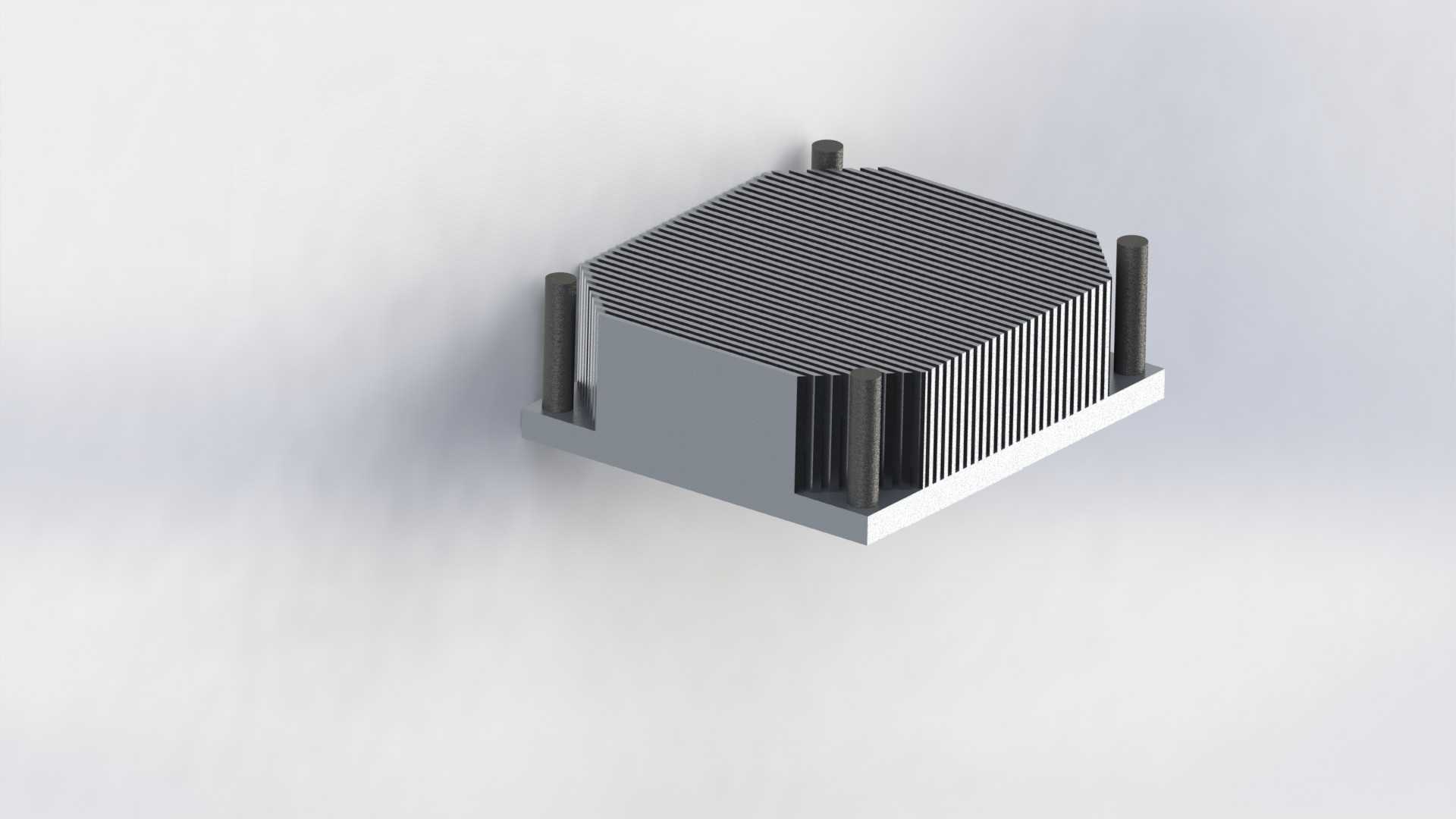

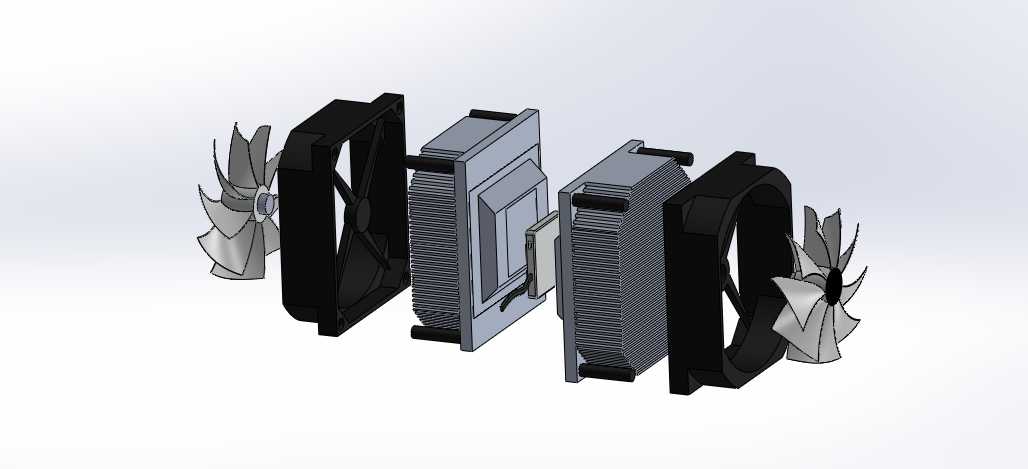

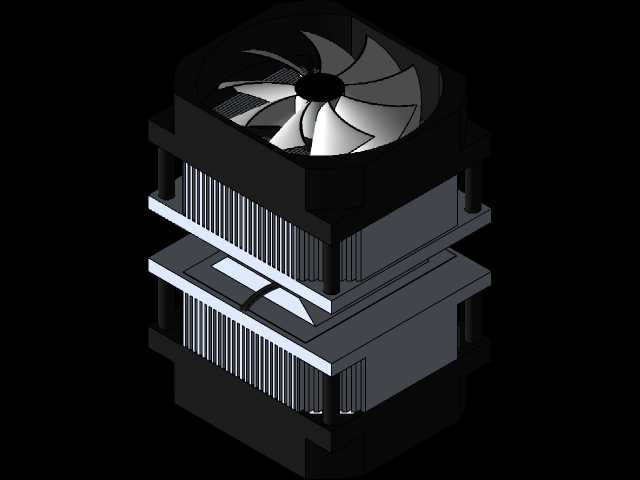

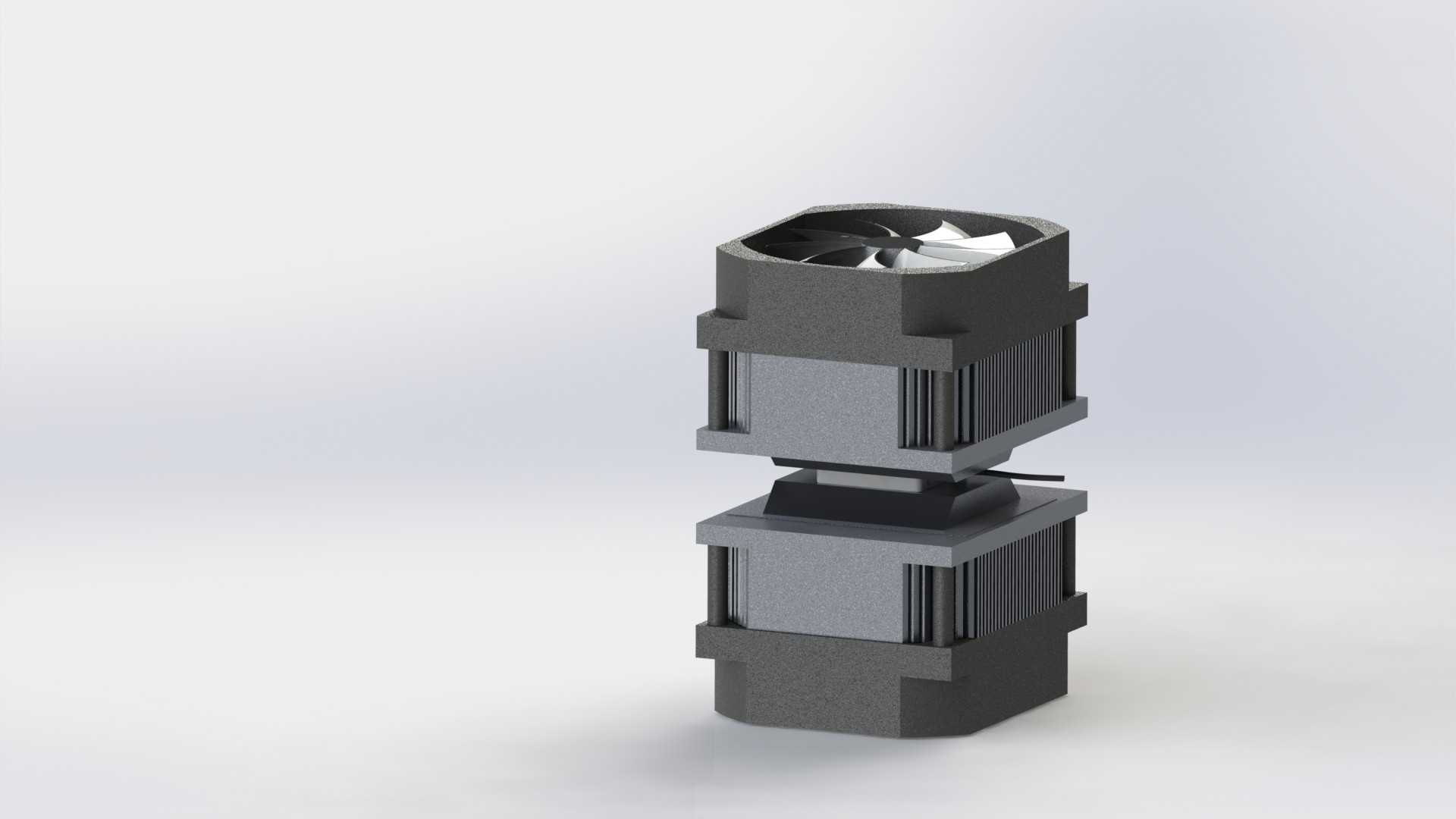

这款热电制冷组件主要面向小空间精准控温场景设计，可广泛应用于微型恒温箱、小型电子设备散热、医疗检测试剂温控、车载冷藏小模块以及工业精密元器件局部冷却等场景，能够在无制冷剂参与的前提下实现稳定的温差制冷效果，规避了传统压缩制冷结构复杂、体积偏大、存在冷媒泄漏风险的问题，适配对安装空间、运行静谧性有较高要求的温控需求场景。从实际用途来看，该组件核心是依托珀耳帖效应实现热量的定向转移，通电后组件两侧会分别形成冷端与热端，冷端可贴合需要降温的目标物件持续带走热量，热端则通过配套的散热结构将转移过来的热量快速散出到周边环境中，以此维持持续稳定的制冷效果，相比传统风冷散热，它可以实现低于环境温度的控温效果，相比水冷散热又无需搭建复杂的循环管路，整体结构更加紧凑独立。在功能特性上，该组件采用双侧对称散热布局，冷端的导冷结构两侧均配置了铝制鳍片散热组与轴流风扇，能够大幅提升热端的换热效率，避免热量堆积导致制冷效率衰减；整体为模块化分体组装结构，各部件之间通过标准紧固件连接，导冷块、制冷片、散热鳍片、风扇之间的接触面可预留导热介质填充空间，能够有效降低接触热阻，提升整体换热效率；风扇采用标准供电接口，可根据实际制冷功率需求匹配对应转速的风扇型号，适配不同散热负载要求。从设计思路来看，整体结构围绕“降低热阻、提升换热效率、压缩安装体积”的核心目标展开，将制冷片夹装在两组导冷散热结构中间，让制冷片两面的热量都能通过对应的鳍片结构快速导出，避免单侧散热带来的热量回传问题；鳍片采用等间距平行齿结构，在控制整体重量的前提下最大化散热接触面积，风扇与鳍片的安装位置做了同轴定位设计，确保风扇吹出的气流能够完全覆盖鳍片的通风通道，减少风道紊流带来的风量损耗。在外形尺寸与安装边界上，整体结构为对称式长方体布局，横向总长度可适配常规120mm规格风扇的安装孔位，上下高度与鳍片的齿高匹配，纵向厚度控制在可容纳单块标准规格半导体制冷片加双侧导冷块的尺寸范围内；安装时可通过风扇四角的标准安装孔直接固定在需要制冷的设备舱壁上，冷端面可预留平整贴合面，能够直接贴附待冷却的目标部件，无需额外加装转接结构，整体安装边界规整，无外凸的异形结构，可适配狭小空间内的嵌入式安装需求，不会与周边其他元器件产生安装干涉。
