2mm金属板线吊装排布挂架结构设计

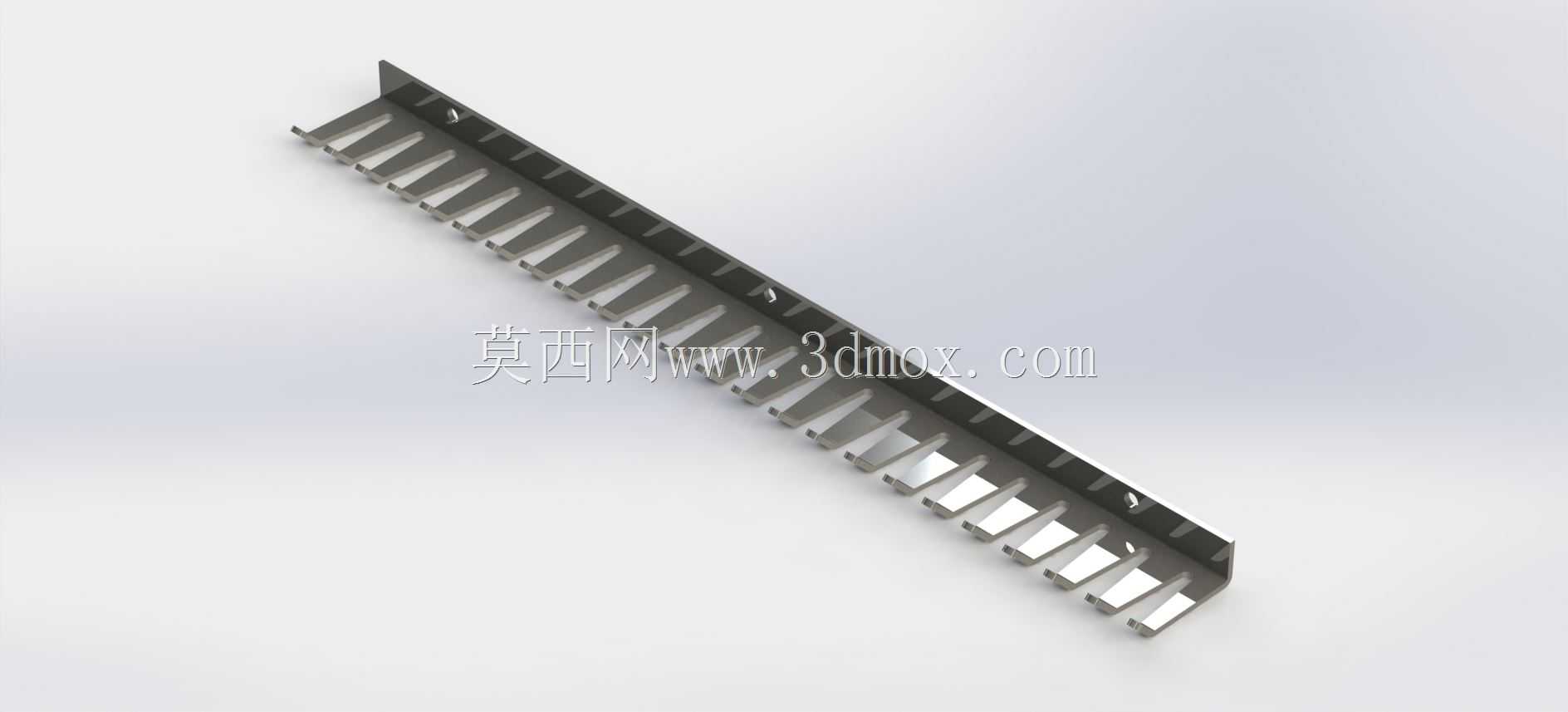

　　在工业生产的线束排布、车间工位物料挂放、电气柜内部线缆整理等场景中，这类长条形金属挂架的应用覆盖度极高，很多现场施工人员会临时用角铁弯折简易挂架，但自制件往往存在齿距不均、边缘毛刺划损线缆、安装孔位偏差导致固定不稳的问题，标准化的钣金挂架结构能很好解决这些现场痛点。这款挂架采用2mm厚度金属板材加工，整体为长直条型基底搭配单侧均匀排布的承托齿结构，基底背部为平整安装面，可直接贴合墙面、型材框架或者设备内壁安装，不需要额外做找平处理，安装时通过基底上预设的沉头孔完成固定，沉头结构能让螺丝头部完全埋入板材内，不会突出表面剐蹭挂放的线材或者工件。从设计逻辑来看，承托齿的弯折角度经过反复校核，既保证齿端有足够的承托限位能力，

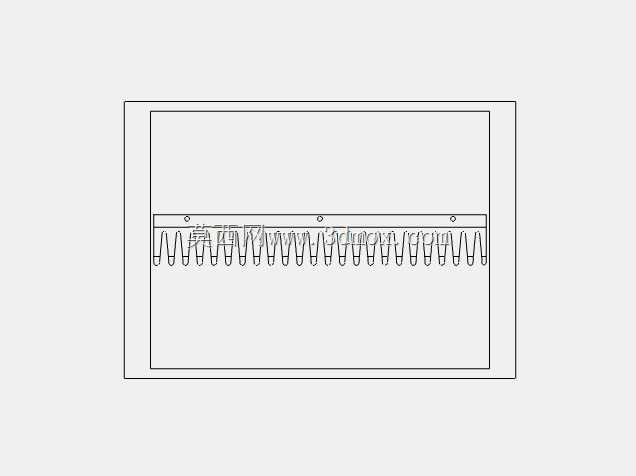

　　避免挂放的线材从齿槽滑脱，又不会因为弯折角度过陡导致取放线材时卡滞，每个齿槽的宽度统一，适配常规直径的板线、扎带束以及小型工装吊具的挂放需求，齿根位置做了微小的圆弧过渡处理，避免应力集中导致长期承重后齿部从基底处断裂，毕竟钣金件的弯折应力集中点是结构失效的高发位置，这个细节处理能大幅提升构件的使用寿命。加工层面，这款构件完全适配常规钣金加工流程，先通过激光切割完成板材的外形落料，包括所有齿形轮廓、安装孔位都可以在切割工序一次成型，不需要后续二次钻孔加工，切割完成后通过折弯机完成承托齿的角度弯折，全程不需要焊接工序，加工效率高，批量生产时的成本控制优势明显，而且整体没有拼接焊缝，结构整体性更好，承重能力比焊接拼装的同规格挂架更稳定。

　　安装边界方面，挂架的整体长度可根据实际使用场景裁切，基底宽度统一，不管是安装在铝合金型材的T型槽面上，还是混凝土墙面的膨胀螺栓固定，或者是电气柜内部的自攻螺丝安装，都能适配常规的固定件规格，承托齿向外伸出的长度经过测算，既保证足够的挂放空间，又不会因为伸出过长导致挂放重物后齿部变形下弯，单齿的静态承重可满足常规车间线束、轻型吊具的挂放需求。实际使用中，这类挂架除了用于线缆排布，还可以在装配工位上挂放小型工具、零件盒吊耳，在仓储场景中挂放标签挂牌、轻型物料袋，相比传统的挂钩式挂架，这种多齿连续排布的结构能更高效利用安装面的空间，齿距均匀也能让挂放的物料排列整齐，方便清点和取用。设计时特意将挂架的所有外露边缘都做了去毛刺处理，

　　激光切割后的熔渣、折弯后的锐边都在工序中打磨去除，避免现场安装或者取放物料时划伤操作人员，这个细节在很多简易自制挂架上经常被忽略，也是标准化工业构件和现场临时加工件的核心区别之一。另外，挂架的表面没有多余的凸起结构，堆叠存储时不会互相卡滞，运输和现场存储都很方便，安装时不需要复杂的辅助工装，只需要常规的螺丝刀或者扳手就可以完成固定，后期如果需要调整挂架位置，拆卸后也不会在安装面留下过多的损伤，适配车间现场经常调整工位布局的使用需求。从结构受力角度分析，长条形基底在安装后相当于一根连续梁，固定孔位的间距经过优化，避免两个固定点之间距离过长导致基底受载后弯曲变形，承托齿的受力方向垂直向下，弯折处的抗弯截面系数刚好匹配2mm板材的强度上限，在额定承重范围内不会出现永久变形，即使偶尔出现过载情况，齿部也会先出现轻微形变预警，不会突然断裂导致物料掉落，提升了使用过程中的安全性。
