日常通勤用自行车塑料柄金属钥匙结构

　　这款自行车钥匙的结构设计，首先要匹配日常通勤类自行车的锁芯适配需求，目前市面主流的自行车锁包括钢丝锁、U型锁、车梁固定锁几大类，钥匙的齿形排布需要对应锁芯内部弹子的排布间隙，在建模时首先要确认齿形的落差公差，每一级齿的高度差控制在0.3mm到0.5mm之间，既保证插拔时的顺畅度，又能避免齿形落差过小导致的互开率过高问题。钥匙的握持部分采用全包覆塑料柄结构，金属匙身从塑料柄的中心嵌装槽穿入，嵌装深度达到匙身总长度的三分之一，避免长期使用后金属匙身与塑料柄出现松脱转动的问题，塑料柄的边缘做了R2.5的圆角过渡，握持时不会硌手，尾部的挂孔直径设计为6mm，能够适配市面绝大多数钥匙环的穿装尺寸，方便用户和其他日常钥匙串接携带。

　　从实际应用场景来看，这类自行车钥匙需要兼顾户外使用的耐候性，金属匙身的材质一般选用锌合金或者不锈钢基材，表面做防锈处理，避免雨天骑行接触雨水后出现锈迹，导致插拔卡滞；塑料柄部分选用ABS工程塑料，抗冲击强度足够，即使从1.5米高度掉落到水泥地面也不会出现开裂碎裂的情况。设计过程中，匙身的插入端做了15度的导向斜角，插入锁芯时不需要完全对准就能顺利滑入锁孔，适配用户在光线不好的夜间或者单手操作时的使用需求，齿形的边缘做了0.1mm的倒角处理，插拔过程中不会刮蹭锁芯内部的弹子组件，长期使用也不会出现锁芯内壁磨损导致的钥匙松动问题。

　　在尺寸边界的把控上，整个钥匙的总长度控制在65mm，其中金属匙身露出塑料柄的长度为38mm，刚好匹配常规自行车锁芯的插入深度，不会因为匙身过短导致插入不到位无法开锁，也不会因为匙身过长导致携带时戳蹭口袋里的其他物品；塑料柄的最大宽度为28mm，厚度为4mm，握持时手指的接触面积足够，转动开锁时不需要施加过大的握力就能带动锁芯转动。匙身的厚度设计为2mm，宽度为8mm，保证钥匙本身的结构强度，在开锁时施加最大3N·m的扭矩也不会出现匙身弯曲变形的情况，针对部分用户习惯把钥匙当开瓶器或者撬片使用的误操作场景，匙身靠近塑料柄的位置做了局部加厚处理，提升根部的抗弯折能力，减少非正常使用下的断裂概率。

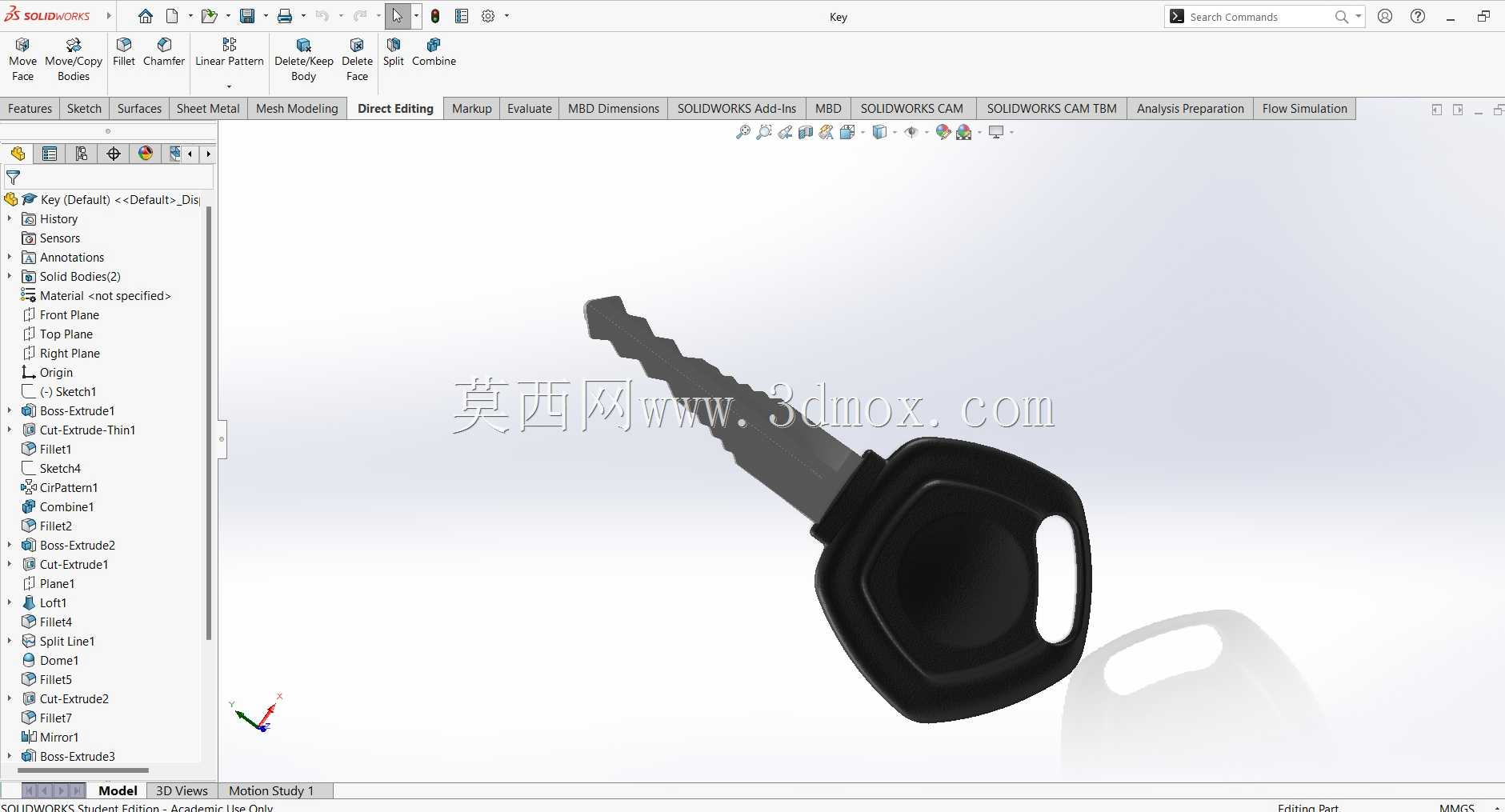

　　建模过程中需要重点关注齿形的位置精度，每一个齿的间距和锁芯内部弹子的间距严格对应，公差控制在±0.05mm以内，避免出现钥匙插入后无法转动的情况；塑料柄和金属匙身的嵌装位置做了防滑滚花结构，金属匙身嵌入塑料柄的部分表面压有交叉网纹，注塑时塑料填充到网纹间隙里，两者的结合力能够达到150N以上，正常使用情况下不会出现相对转动。塑料柄的表面做了细磨砂纹理处理，手上沾有雨水或者汗液时握持也不会打滑，转动开锁的施力过程更稳定。尾部挂孔的位置做了局部加厚，挂孔边缘做了R1的圆角，长期和钥匙环摩擦也不会出现边缘磨穿的问题，延长钥匙的整体使用寿命。

　　从结构合理性角度出发，这款钥匙的重心落在塑料柄的中心位置，串在钥匙串上不会出现一端过重翘边的情况，携带时的贴合度更好；金属匙身的表面粗糙度控制在Ra1.6，插拔过程中的摩擦阻力小，长期使用磨损量极低，正常使用场景下的开锁寿命能够达到万次以上。针对不同锁具的适配需求，齿形的排布可以根据锁芯的弹子组合做对应调整，基础的柄部结构和匙身的外形尺寸可以通用，只需要调整齿形的高度和位置就能适配不同型号的自行车锁，减少后续衍生型号的建模工作量，也方便配套锁具生产时的零件通用化管理，降低生产环节的模具开制成本。
