适配小型车床的Z带V型槽传动滑轮

项目分类:通用机械零部件 发布时间:2024-11-12 ID:792515
  • 适配小型车床的Z带V型槽传动滑轮
  • 适配小型车床的Z带V型槽传动滑轮

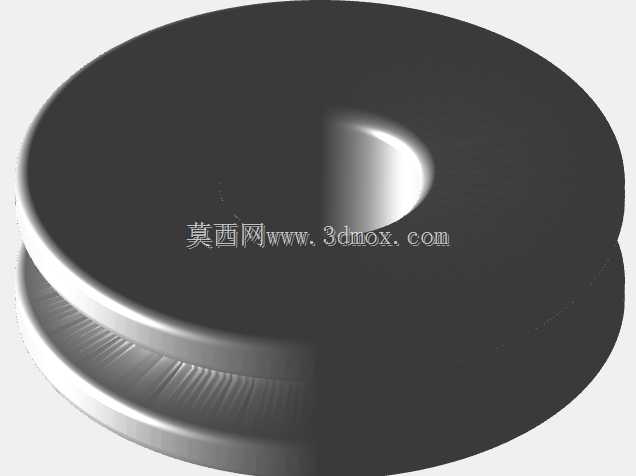

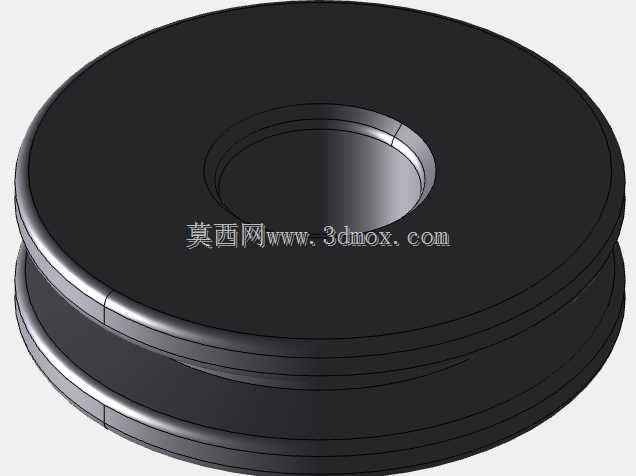

  在小型台式车床、桌面级加工设备以及DIY传动机构的搭建场景里,带轮是动力传递路径上不可缺少的基础部件,这类部件的槽型匹配度、安装孔公差、轮体动平衡表现,会直接影响动力传输的效率,甚至决定传动带的使用寿命。这款适配10mm宽度Z型V带的带轮,中心安装孔公称尺寸为30mm,实际设计时结合桌面级FDM3D打印的工艺公差做了适配调整,实际成型后孔径约29.85mm,能够和常见的30mm直径输出轴形成适度的过盈配合,不需要额外加工键槽,靠装配预紧力就可以传递常规小功率场景下的扭矩,完全能满足小型设备的负载传动需求。

  从实际使用场景来看,这类小规格V带轮大多用在桌面车床的主轴传动端、小型砂轮机的动力输入端,或是DIY台钻、佛珠机这类自制设备的减速传动结构里,Z型V带本身的截面尺寸小,弯曲应力低,适合小中心距、小功率的传动布局,对应匹配的带轮不需要做太大的外径,就能实现合适的传动比,不会占用过多的设备内部安装空间。轮体的外形采用了经典的双辐板实心轮结构,没有做多余的减重镂空,一方面是因为轮体本身尺寸不大,实心结构的打印成型难度更低,不需要添加额外支撑就能直接打印,PLA、PETG这类常见的FDM耗材都能满足强度要求,打印完成后只需要简单去除层纹毛刺就能直接装配使用;另一方面实心结构的轮体转动惯量更均匀,在每分钟几千转的常规工作转速下,不会因为镂空结构的重量分布偏差产生额外的振动,能提升传动过程的平稳性。

  设计这款带轮的时候,首先要匹配Z型V带的截面尺寸,V型槽的角度按照标准带轮的槽型参数设置,槽深刚好能让V带嵌入后侧面和槽壁完全贴合,不会出现带底接触槽底的打滑问题,也不会因为槽过深导致V带嵌入过多产生额外的摩擦损耗。轮缘的两侧做了微小的倒角处理,既可以避免安装V带的时候被锐边割伤带体,也能减少轮缘高速转动时的空气阻力带来的风噪。中心安装孔的位置和轮体的外圆做了严格的同轴度约束,建模的时候就把孔的中心和轮体旋转中心完全重合,避免装配后出现偏心甩动的问题,考虑到3D打印过程中材料冷却收缩的特性,孔的设计尺寸特意比目标装配尺寸大了0.15mm左右,抵消打印收缩带来的孔径缩小问题,实际打印完成后不需要二次铰孔,就能顺利压装到对应直径的轴上。

  从安装边界来看,这款带轮的轮缘宽度刚好适配10mm宽的Z型V带,整体轴向尺寸紧凑,装配后不会在轴向上占用过多的安装空间,适合安装空间局促的桌面级设备。轮体的外圆表面不需要做额外的滚花或者粗糙处理,V带传动靠的是槽侧面的摩擦力传递动力,光滑的轮槽表面反而能减少V带的磨损,延长传动带的更换周期。实际测试下来,用PETG材料打印的带轮在小型车床的主轴传动场景下,传递几百瓦的动力完全没有问题,长时间负载运行也不会出现轮体开裂、槽型变形的问题,如果是负载更大的场景,也可以通过增加填充率、更换更高强度的耗材来提升轮体的承载能力,不需要修改整体的结构尺寸。

  很多DIY设备搭建的时候,经常会遇到标准件带轮尺寸不合适、安装孔不匹配的问题,要么需要额外加工轴套来适配孔径,要么带轮的槽型和手头的V带不匹配,导致传动打滑、带体磨损快的问题,这款带轮的设计直接针对常见的30mm轴径、10mmZ型V带做了适配,打印完成就能直接用,省去了二次加工的麻烦。轮体的结构没有复杂的曲面,建模的时候只需要通过旋转特征就能完成主体结构,再对边缘做倒角处理即可,不管是自己修改参数调整尺寸,还是直接打印使用都很方便。在传动布局设计的时候,只需要保证两个配对带轮的轮槽处于同一平面,避免V带出现偏磨,就能让这套传动结构长时间稳定运行,不需要频繁维护调整。
