三通式流体喷射器结构三维建模

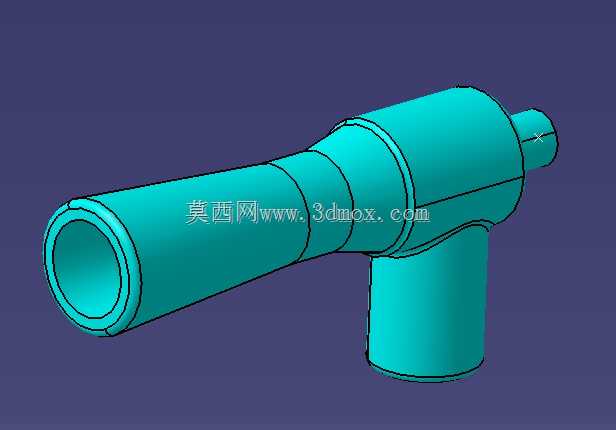

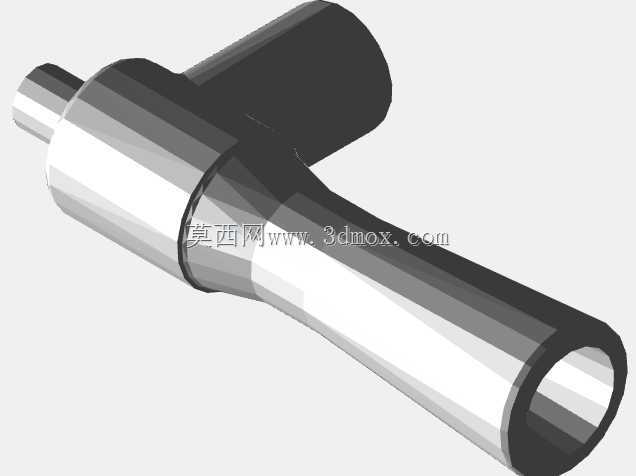

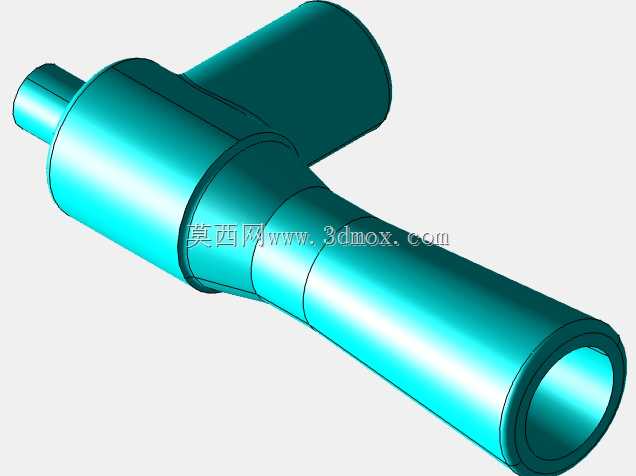

　　在流体输送、介质混合、真空获取等工业场景中，喷射器是依靠流体压差实现能量交换的核心无源部件，无需额外动力输入即可完成引射、混合、增压等作业，广泛应用于化工流体输送、供热系统换热、真空系统抽气、水处理药剂投加等场景，其结构设计的合理性直接决定流体能量转换效率、引射比与运行稳定性。这款三通式结构的喷射器，建模过程中优先考虑了流体流道的顺滑过渡要求，避免流道内出现直角台阶、突变截面等容易引发湍流、压损激增的结构缺陷，整体采用斜三通布局，主流道沿轴向贯通，侧方垂直引出引射流体入口，三个接口均采用等壁厚圆柱结构，接口端部预留了标准管螺纹的加工余量，可直接适配常规工业管路的连接需求。从结构功能分区来看，

　　轴向贯通的主通道为工作流体入口与混合流体出口段，侧方接口为被引射流体的吸入腔入口，三者交汇的区域为混合室，建模时特意将交汇位置的内壁做了大圆角过渡处理，减少工作流体高速通过时的局部阻力，同时让引射流体能够更平顺地汇入主流，避免两股流体交汇时产生强烈的冲击振动。外形尺寸方面，主流道整体长度根据常规管路安装的操作空间设定，侧方接口的伸出长度控制在不额外占用过多安装空间的范围内，所有外圆柱面的同轴度、侧接口与主流道的垂直度都在建模时做了几何约束，可直接用于后续的工程图导出、数控加工编程或者流体仿真分析的几何基础。设计过程中没有采用多余的外置加强筋或者装饰性结构，整体外轮廓为光滑圆柱面拼接，一方面降低铸造或者机加工的工艺难度，

　　另一方面减少设备外部的积灰死角，适合在工业现场长期运行。安装边界上，三个接口的中心距、外径尺寸都匹配常用的低压流体管路标准，安装时无需额外定制过渡接头，可直接与同管径的管路对接，整体结构的重心沿主流道轴线分布，安装后不会产生额外的偏载力矩，对管路支架的负载要求较低。从实际使用的角度出发，这款喷射器的结构没有设置活动部件，运行过程中不存在磨损件，日常维护仅需定期检查接口密封情况即可，建模时将壁厚设置为均匀值，既保证了结构能够承受常规的流体工作压力，又避免了壁厚过大造成的材料浪费，内壁的流道表面建模时做了连续曲率约束，后续做流体仿真时可以直接提取内流道几何，不需要额外做几何修复。不同于常规的两通式喷嘴结构，

　　这种三通式喷射器可以同时实现两种流体的在线混合，比如在水处理场景中投加絮凝剂时，高压水作为工作流体从主入口进入，通过喷嘴段的节流增速形成低压区，将药剂从侧方入口吸入，在混合段充分混合后从出口输送到投加点，不需要额外配置计量泵即可完成药剂的定量投加，大幅降低系统的设备投入与维护成本。在供热系统的换热站中，这类结构的喷射器也可用于高低温回水的混合，利用高温高压的供水引射低温回水，直接获得符合供水温度要求的混合水，减少换热环节的能量损失。建模过程中对所有的倒角、圆角尺寸都做了参数化关联，如果后续需要调整不同工况下的喷嘴直径、混合室长度、引射入口角度，只需要修改对应参数即可快速生成新的结构模型，不需要重新绘制整体轮廓，能够大幅缩短不同参数型号喷射器的设计迭代周期。外表面的所有棱边都做了小倒角处理，避免加工、安装过程中锐边划伤操作人员，接口端部的倒角也适配管路安装时的导向需求，对接时更容易对准密封面。整体结构没有复杂的曲面特征，所有几何特征都采用拉伸、旋转等常规建模方式生成，特征树逻辑清晰，后续做结构强度仿真时可以直接划分网格，不会出现几何错误导致的网格划分失败问题，对于刚接触流体元件设计的结构工程师来说，也可以通过这个模型理解喷射器的基本结构组成、流道布局逻辑与安装配合要求。
