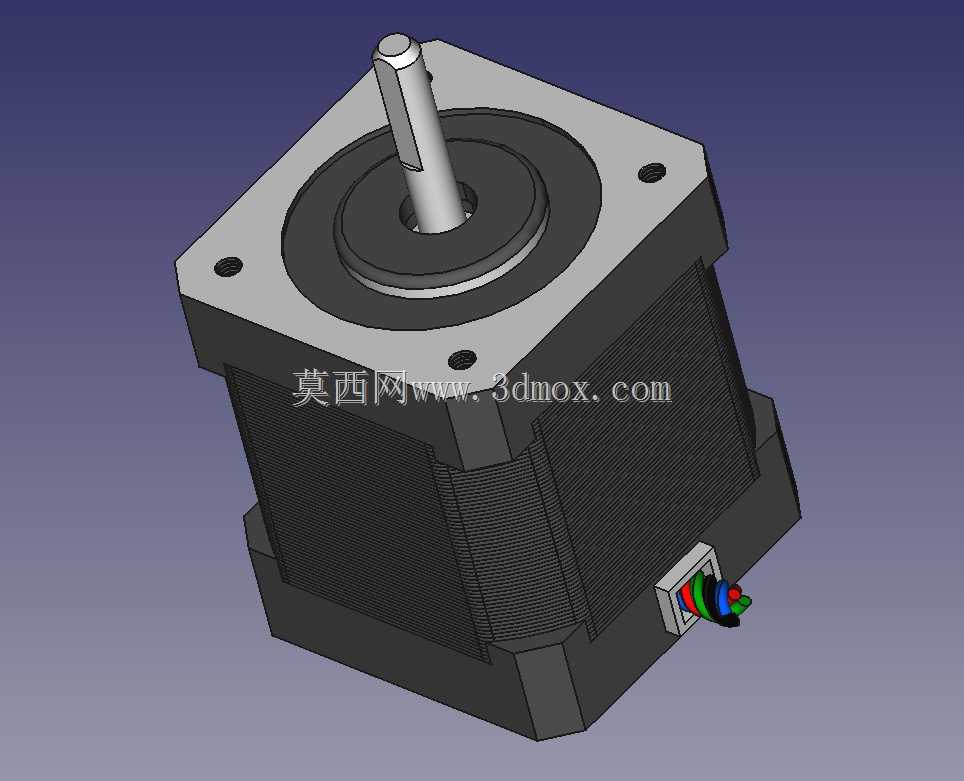

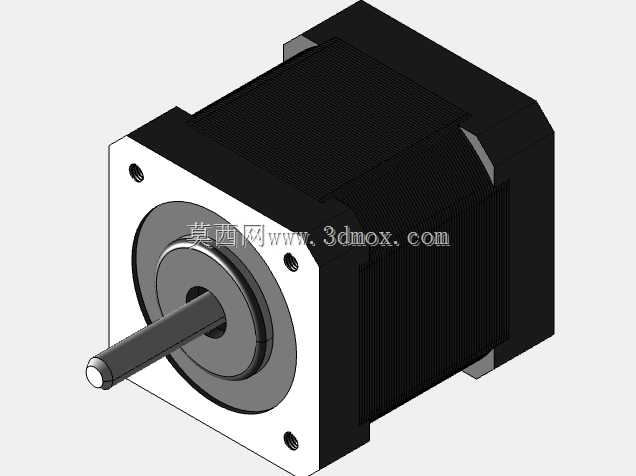

Nema17规格17HS19型步进电机结构建模

　　在桌面级自动化设备、小型电动代步载具、3D打印运动轴、桌面数控雕刻机的进给单元设计中，Nema17规格的两相混合式步进电机是应用占比极高的执行元件，本次建模还原的17HS19-2004S型号，正是这类场景中适配性极强的一款标准件。做结构设计选型时，首先要明确安装边界的匹配度，这款电机的法兰安装面为标准42mm见方结构，四个安装孔位呈对角分布，孔位中心距为31mm，适配M3规格的内六角安装螺钉，安装时法兰面与设备安装板的贴合公差需要控制在0.05mm以内，避免电机输出轴与传动件出现同轴度偏差，长期运行产生额外径向载荷磨损轴承。输出轴为单扁位D型轴结构，轴径5mm，扁位平面距轴中心距离4.5mm，伸出法兰面的长度为22mm，

　　这个尺寸直接决定了同步轮、联轴器、齿轮等传动连接件的选型范围，搭配传动件时要注意轴端的轴向固定，通常采用M3顶丝抵紧扁位的方式，避免正反转切换时出现传动打滑。电机本体的叠片长度为40mm，机身整体为方形叠压结构，外壳采用冷轧钢片叠铆成型，表面做发黑防锈处理，尾部出线端采用标准4芯排线引出，线序对应两相绕组的A+、A-、B+、B-接线端，出线口做了防拉扯的应力释放结构，适配常见的A4988、DRV8825等步进驱动模块，额定工况下相电流为2A，保持扭矩可达0.4N·m，足够驱动10kg以内的直线运动负载做精准点位控制。建模过程中需要重点还原几个影响装配的关键结构：首先是前端盖的轴承安装位，轴承采用623ZZ微型深沟球轴承，

　　轴承室的配合公差选H7/js6过渡配合，既保证轴承外圈不发生跑圈，又不会因为过盈量过大导致轴承转动卡滞；其次是定子与转子的气隙结构，混合式步进电机的定转子气隙通常控制在0.02-0.03mm之间，建模时虽然不需要还原硅钢片的每一层叠片结构，但要准确还原定子磁极的齿槽分布，以及转子永磁体的分段结构，保证模型在做装配干涉检查时，能准确模拟电机与周边结构件的空间避让关系，比如电机尾部的出线弯折半径需要预留至少15mm的空间，避免布线时线缆被机身与安装架夹损。从实际应用场景来看，这款电机除了常见的桌面自动化设备，在轻型电动助力车的转向助力、小型智能仓储的分拣拨杆机构、家用智能门锁的锁舌驱动结构中也有大量应用，选型时除了安装尺寸，

　　还要核算负载的转动惯量匹配，步进电机的转子转动惯量与负载折算到电机轴的转动惯量比值建议控制在1:5以内，避免高速运行时出现失步、定位不准的问题。建模时还原的机身散热筋结构，是很多建模者容易忽略的细节，这款电机的机身叠片侧面没有额外的散热外壳，依靠硅钢片本身的表面积散热，长期运行时机身温度会升到60-70摄氏度，做设备结构设计时不要在电机侧面紧贴隔热或者密封的结构件，预留至少2mm的空气流通间隙帮助散热，能有效延长电机的绝缘寿命。另外输出轴的径向跳动参数在建模时也做了对应还原，正常出厂状态下轴端的径向跳动不超过0.02mm，搭配高精度联轴器时可以将传动误差控制在极低范围，满足小型数控设备的进给精度要求。很多新手做结构设计时，容易忽略电机的出线方向，这款电机的出线口位于机身尾部侧面，做安装板设计时要对应出线方向预留走线缺口，不要强行弯折线缆改变出线方向，否则长期运行中线缆内部的铜芯容易因为疲劳出现断裂，导致电机缺相运行抖动。从装配工艺角度来说，这款电机的前后端盖通过四颗贯穿机身的长螺钉锁紧，锁紧扭矩要控制在0.8N·m左右，扭矩过大会导致端盖变形挤压轴承，增加转动阻力，扭矩过小则会导致端盖与定子叠片贴合不紧，运行时产生共振噪音。建模过程中对这些装配细节的还原，能让模型在用于虚拟装配、设备方案演示时，更贴近真实零件的装配逻辑，避免设计阶段出现结构干涉、装配空间不足的问题，减少后续打样验证的迭代次数。
