高精度轴用伺服驱动电机三维结构

　　做自动化设备结构选型的时候，轴用伺服电机是绕不开的核心执行部件，这次建模的这款轴出式伺服电机，是针对中惯量负载传动场景做的结构还原，建模过程里把实际装机需要考虑的安装边界、干涉避让点都做了1:1的结构复刻，不是那种只做外形的外观模型。先从实际应用场景说，这类电机常用在精密贴装设备的进给轴、小型数控车床的刀架驱动、自动化分拣线的摆臂动力端，还有包装机械的拉膜辊传动位，这些场景对电机的轴伸配合精度、安装法兰的形位公差都有明确要求，建模的时候特意把法兰安装孔的位置度、轴伸的键槽尺寸公差带对应的结构做了细化，方便后续做装配仿真的时候直接调用，不用再二次修整配合面。

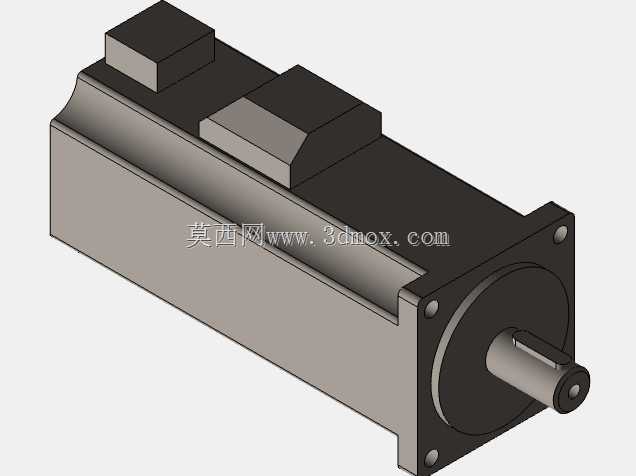

　　从功能特性来看，这款电机的本体采用方形机座设计，和同功率的圆形机座电机相比，方形外壳的散热筋布置空间更充裕，侧面的两个接线盒凸起结构，分别对应动力线与编码器线的出线位，实际装机的时候要注意这两个位置的线缆弯折半径，建模的时候已经预留了常规高柔线缆的弯折空间，不会出现装配后线缆和周边机架干涉的问题。输出轴采用带键槽的圆柱轴伸，键槽的位置做了对称度约束，和负载端的联轴器、同步带轮配合的时候，能保证传动的同轴度，减少高速运转时的径向跳动，轴端的中心孔是加工和装配时的工艺基准，建模的时候也保留了这个细节，方便后续做工程图的时候直接导出基准标注。

　　设计思路上，整个电机的结构拆分遵循实际生产的装配逻辑，前端盖、定子机壳、后端编码器舱、输出轴、轴承位都是独立的可拆分实体，不是合并成一个整体的面片模型，做有限元分析或者运动仿真的时候，可以直接给不同部件赋予对应的材料属性，比如机壳用压铸铝合金、输出轴用调质40Cr、端盖用铸铁，不需要再重新拆分几何体。安装边界这块，前端法兰的止口尺寸是和负载安装位配合的核心定位面，建模的时候止口的配合公差按H7/h6的间隙配合做了尺寸预留，法兰上的四个安装孔采用沉头设计，适配内六角圆柱头螺钉的装配空间，沉头深度刚好能让螺钉头完全埋入法兰平面，不会突出平面影响安装贴合度。机座的本体长度是针对100W到200W功率段做的尺寸匹配，机身的横截面尺寸能适配常规的伺服电机安装支架，不需要额外做转接板，侧面的安装平面也预留了地脚安装的螺纹孔位置，既可以法兰安装，也能做水平地脚固定，覆盖两种常见的安装方式。

　　实际做设备布局的时候，很多新手容易忽略电机尾部编码器舱的凸起尺寸，导致装机的时候尾部和设备背板干涉，这次建模特意把编码器舱的外轮廓、接线盒的突出高度都做了精确还原，在做三维布局的时候可以直接测量电机整体的长度方向包络，提前预留出线缆插拔的操作空间，不用等实物到场才发现干涉返工。另外，电机本体的散热筋结构不是装饰性的凸起，是按照实际散热面积要求做的等距排布，做热仿真的时候可以直接识别散热面的面积参数，模拟长时间额定负载运行下的温升情况。轴伸部分的轴肩位置是和轴承内圈配合的定位面，建模的时候轴肩的圆角做了工艺性处理，避免应力集中，和前端盖的轴承室配合位置也预留了密封件的安装槽，对应骨架油封的装配尺寸，能还原实际的密封结构，防止设备运行过程中切削液、粉尘进入轴承位影响寿命。

　　从传动适配性来说，这款轴用电机的轴伸直径适配常规的梅花联轴器、膜片联轴器，也能直接装同步带轮或者小型齿轮，键槽的尺寸符合国标传动件的配合要求，不需要额外做轴加工，选型的时候只要匹配负载的额定扭矩、最高转速，就能直接把这个模型调入装配体，和负载端的传动部件做配合检查，验证轴伸长度是否满足联轴器的夹紧行程，避免出现轴伸过长顶到负载端轴承、或者轴伸过短夹不紧的问题。机座表面的平整度也做了结构还原，安装传感器或者防撞块的时候，可以直接以机座平面为基准做定位，不需要额外找正基准面。
