汽车通风打孔刹车盘三维结构设计

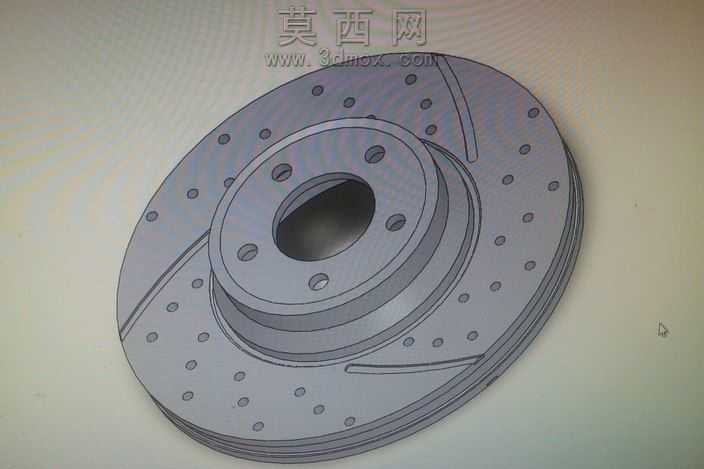

本作品为汽车通风打孔式制动盘（刹车转子）的三维参数化建模成果，建模过程严格遵循汽车制动系统零部件的实际设计规范，以回转类零件建模逻辑为核心开展结构搭建。建模初始阶段先绘制制动盘的中心基准轴与径向基准面，以基准面为草图平面绘制中心安装孔的定位轮廓，通过拉伸凸台命令生成中心轮毂安装座结构，安装座上的5个螺栓固定孔采用圆周阵列命令完成均布排布，保证安装定位的同轴度与位置精度符合装配要求。制动盘主体摩擦工作面采用双盘体中间夹设通风散热筋的结构设计，建模时先绘制单侧摩擦盘的环形轮廓，拉伸生成基础盘体后，在两盘体之间绘制径向导风筋的截面草图，通过圆周阵列生成36条等距分布的散热筋，形成连贯的通风散热通道，可在制动过程中引导气流快速带走摩擦产生的热量，避免制动热衰减现象。摩擦工作面上的散热打孔采用先绘制单个沉孔草图、拉伸切除后做圆周阵列与径向阵列结合的方式完成，所有打孔均做孔口倒角处理，既可以提升散热效率、排出制动摩擦产生的粉尘，也能减少制动过程中的热应力集中，避免盘体高温开裂。盘体边缘的排水导槽采用拉伸切除后圆周阵列生成，可在雨天行车时快速破除摩擦面水膜，缩短湿滑路面制动距离。建模全程对所有锐边做0.5mm圆角过渡处理，还原真实零部件的机加工工艺特征，材质参数匹配灰铸铁制动盘的物理属性，表面做哑光金属质感渲染，还原铸铁件的磨砂金属肌理，安装座与摩擦盘的衔接位置做阶梯过渡结构，保证整体结构强度的同时控制零件重量。整体建模逻辑清晰，特征参数可编辑，可直接用于制动系统结构教学、性能仿真分析或装配干涉验证，完整还原了量产打孔通风刹车盘的全部结构细节，尺寸比例符合主流乘用车辆的制动盘设计参数，安装孔位、盘体厚度、通风筋宽度等关键尺寸均参考行业通用设计标准设定，具备较高的工程参考价值。
