汽车通风式制动刹车盘三维结构设计

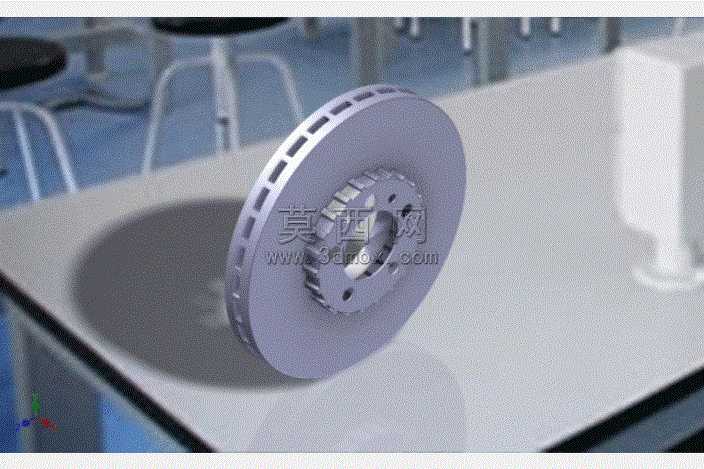

本作品为汽车通风式制动刹车盘的三维参数化设计成果，建模阶段依托三维设计软件完成全尺寸参数化构建，首先以旋转凸台命令生成刹车盘的基础盘体轮廓，精准还原制动摩擦面的平面度公差基准，在盘体周向均匀排布通风散热槽结构，通过线性阵列命令保证每一条散热槽的间距、槽深、倾斜角度完全一致，兼顾散热效率与结构动平衡要求。模型中部的轮毂连接法兰部分，严格按照实车装配尺寸设计中心定位孔、螺栓安装孔的位置与孔径，安装孔位通过圆周阵列实现均匀分布，同时还原法兰面与盘体连接位置的过渡圆角结构，避免应力集中问题。材质渲染阶段，为制动摩擦面赋予灰铸铁材质属性，还原金属铸件的哑光磨砂质感，对通风槽内壁、安装孔加工面做轻微的金属反光效果处理，区分铸造毛坯面与机加工面的视觉差异，场景搭建时采用工业展示常用的柔光环境，添加柔和的地面投影效果，突出刹车盘的立体结构与细节特征。设计过程中充分考虑刹车盘的实际工作工况，通风槽的走向设计引导车辆行驶时的气流穿过盘体内部，带走制动过程中摩擦产生的热量，降低制动热衰减风险；盘体厚度、摩擦环宽度参数参考量产乘用车型的通用规格，连接法兰的加强筋结构提升了盘体与轮毂连接的结构强度，避免紧急制动时的结构形变。整体模型结构完整，无多余冗余特征，所有装配基准面、安装孔位都保留了参数化关联，可直接用于后续的工程图导出、有限元热结构耦合分析、制动性能仿真等后续开发环节，也可作为汽车底盘制动系统教学演示的三维展示素材，清晰展现通风刹车盘的内部结构与工作原理。
