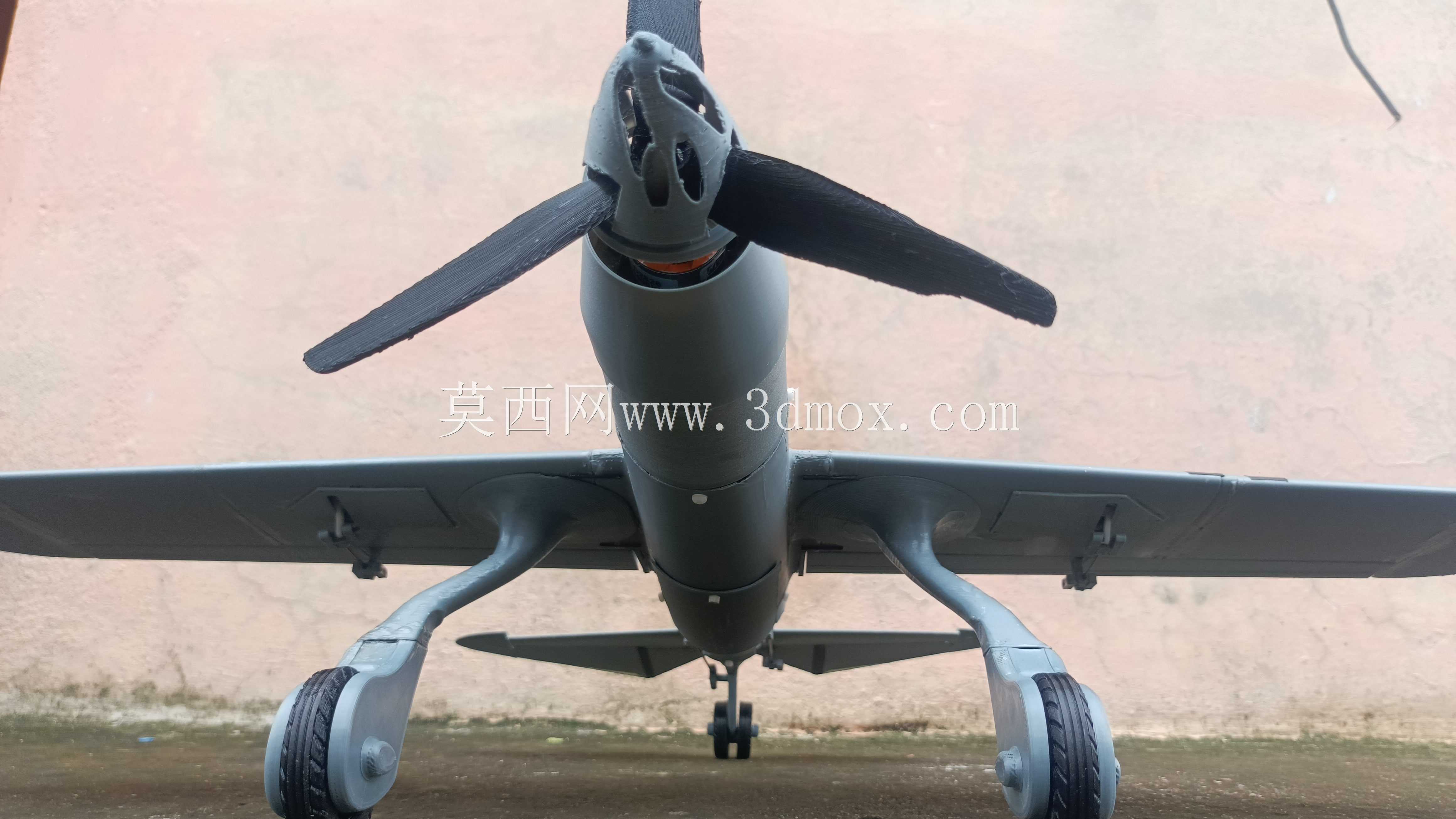

带圆形翼尖与起落架的可3D打印遥控航模

　　这款固定翼遥控航模的设计，核心面向个人航模爱好者、青少年科创教学场景，可直接通过桌面级FDM3D打印机完成零部件制作，无需复杂的开模或CNC加工工序，大幅降低了航模制作的入门门槛。从实际使用场景来看，该航模适配开阔的户外草坪、硬化铺装的小型航模飞行场地，可完成基础的平飞、爬升、转弯、低空通场等飞行动作，既可以作为航模入门玩家的练习机型，也能作为科创课程中航空原理教学的实体演示载体，帮助学习者直观理解固定翼飞行的升力产生、舵面控制、重心配平等核心知识点。

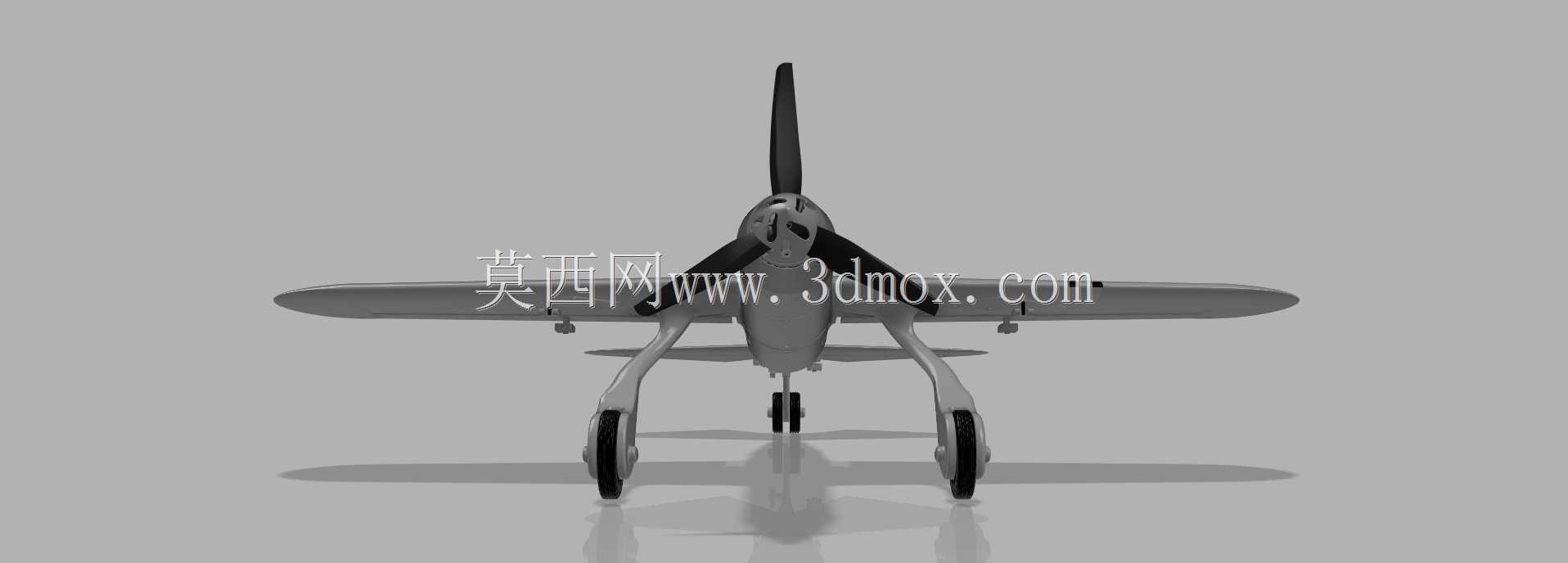

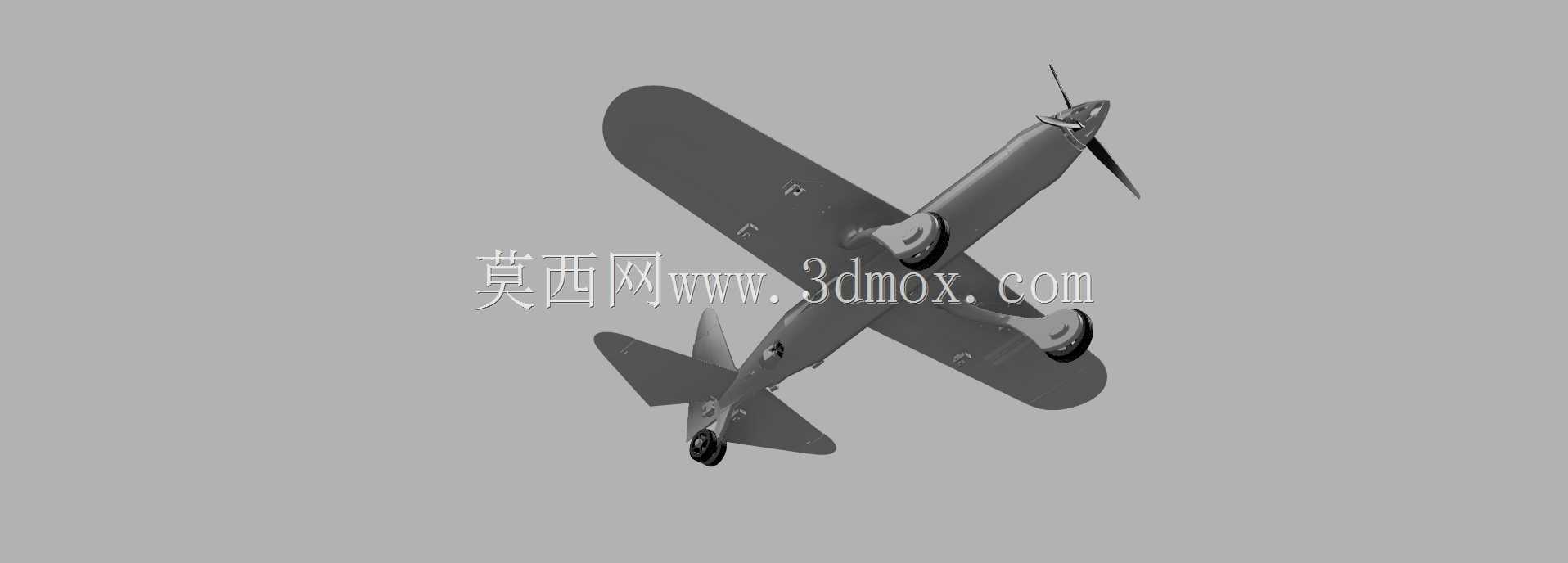

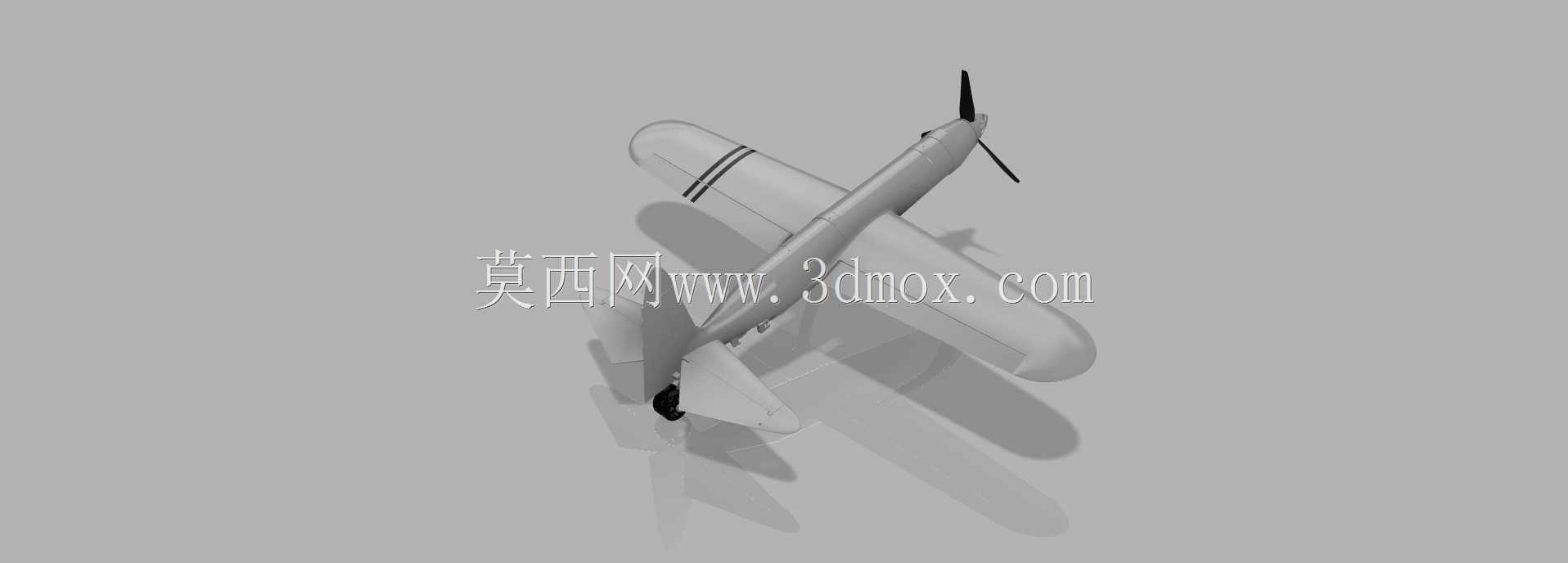

　　设计过程中优先考虑了3D打印的工艺适配性，所有零部件均做了打印方向优化，避免大角度悬空结构，无需额外添加大量支撑即可完成打印，减少打印过程中的材料损耗与后处理工作量。机身主体采用分段式拼接结构，不同部件的连接位置预留了标准的卡扣与胶接位，组装时仅需使用常用的快干胶即可完成固定，无需定制特殊的连接紧固件。圆形翼尖的设计并非单纯的造型选择，从空气动力学角度出发，该结构能够有效降低翼尖涡流带来的诱导阻力，在同等动力配置下提升飞行的滞空时间，同时圆形的翼尖边缘没有尖锐棱角，在日常搬运、调试以及新手练习发生轻微碰撞时，能够减少翼尖结构的破损概率，也能降低碰撞时对周边人员、物体的划伤风险。

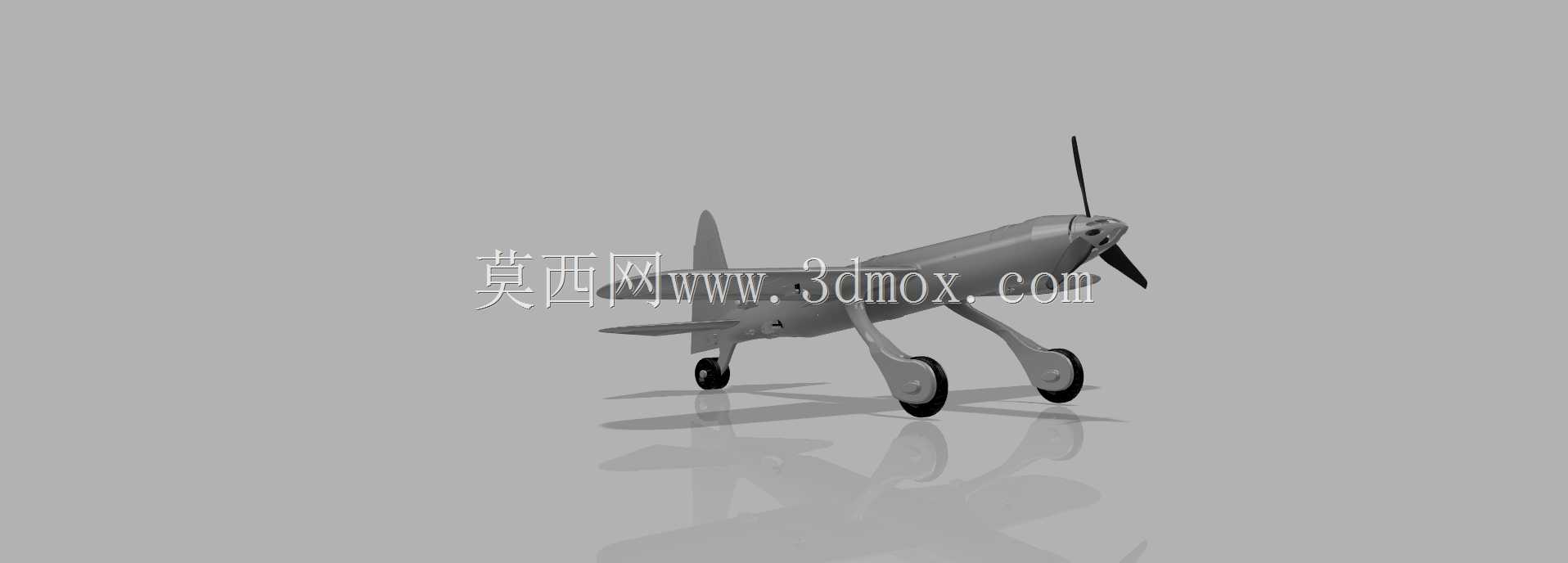

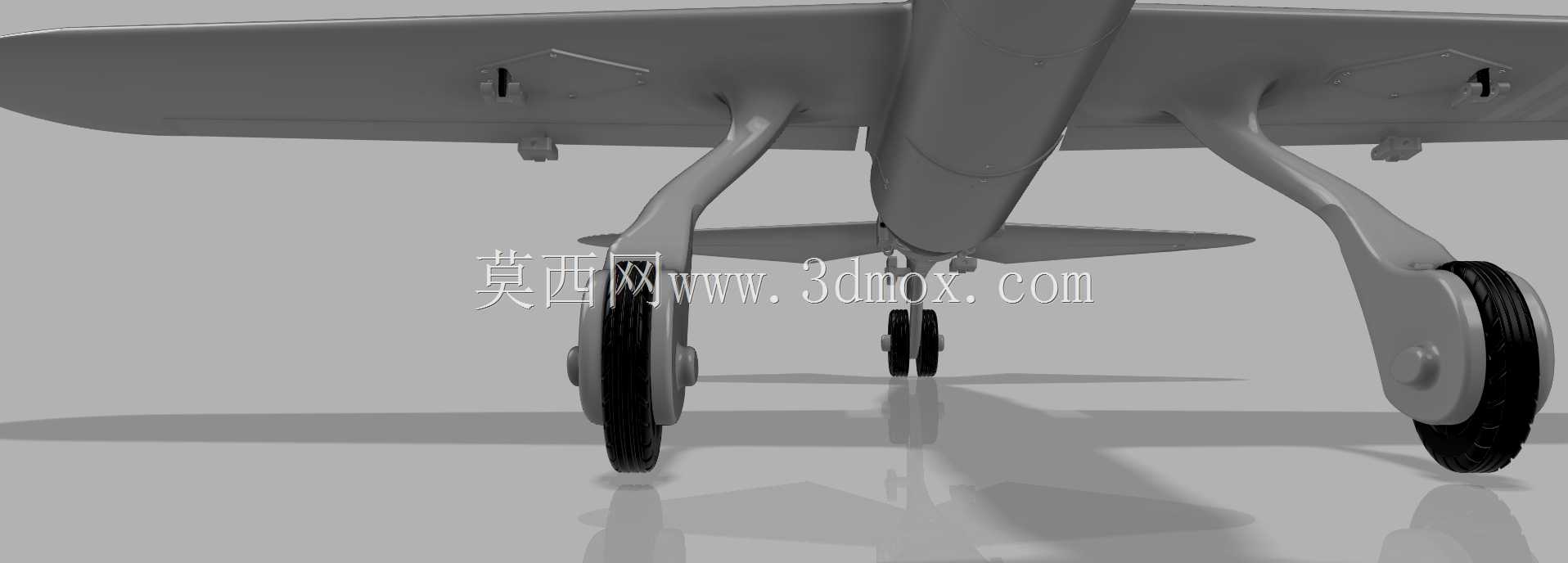

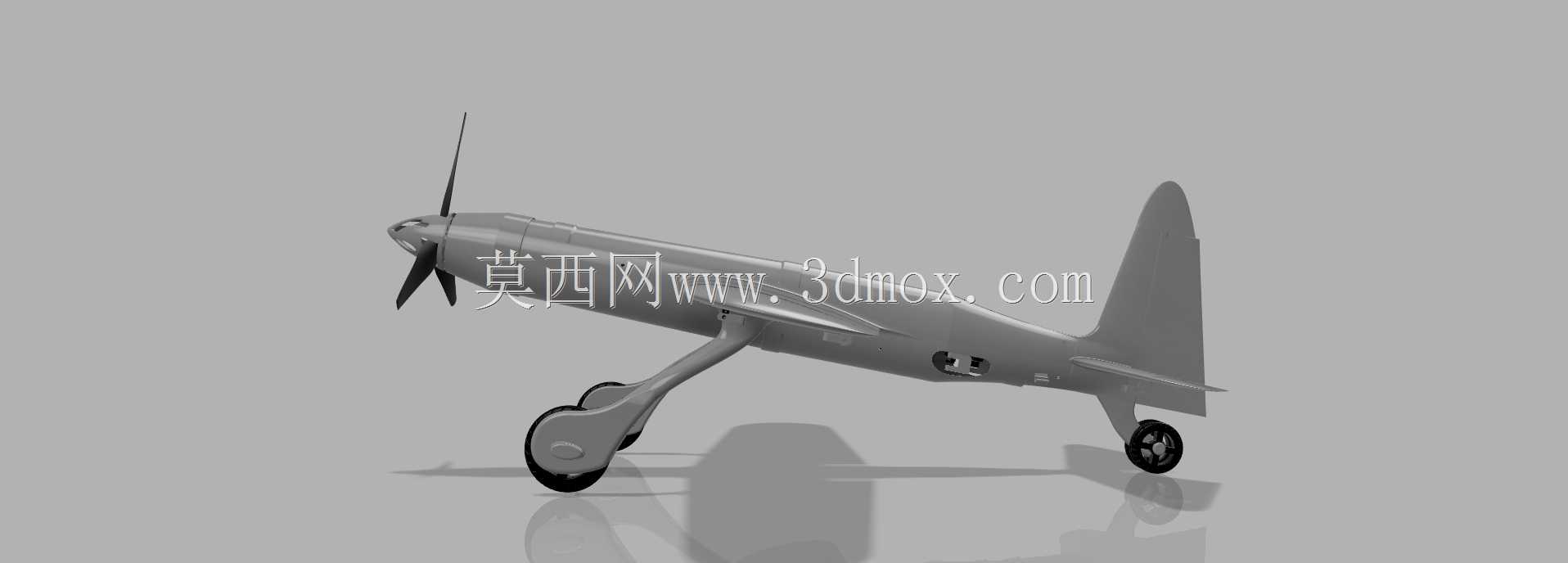

　　起落架采用后三点式布局，两个主起落架布置在机身重心靠前的位置，搭配尾部的小型尾轮，这种布局能够适配不太平整的草地起降场景，主起落架的支腿做了一定的弹性形变余量设计，在降落接触地面时可以吸收部分冲击能量，避免硬着陆时机身主体结构受到直接冲击。起落架的轮子采用独立的分体打印设计，轮轴位置预留了标准的小孔径安装位，可直接搭配常用的1.5mm钢丝作为轮轴，轮子转动顺畅不会出现卡滞，滑行过程中能够保持较好的方向稳定性。

　　螺旋桨采用前置拉力布局，安装位置预留了标准的航模电机安装座，可适配常用的2204、2205系列外转子无刷电机，电机安装位周围做了加强筋结构，避免电机高速运转时产生的振动导致安装座开裂。机身内部预留了足够的设备安装空间，可容纳常规的30A电调、3S锂电池、4通道接收机以及两个9g舵机，设备舱的位置做了可开合的舱盖设计，方便日常调试时更换电池、调整接收机接线，无需每次都拆解机身主体结构。

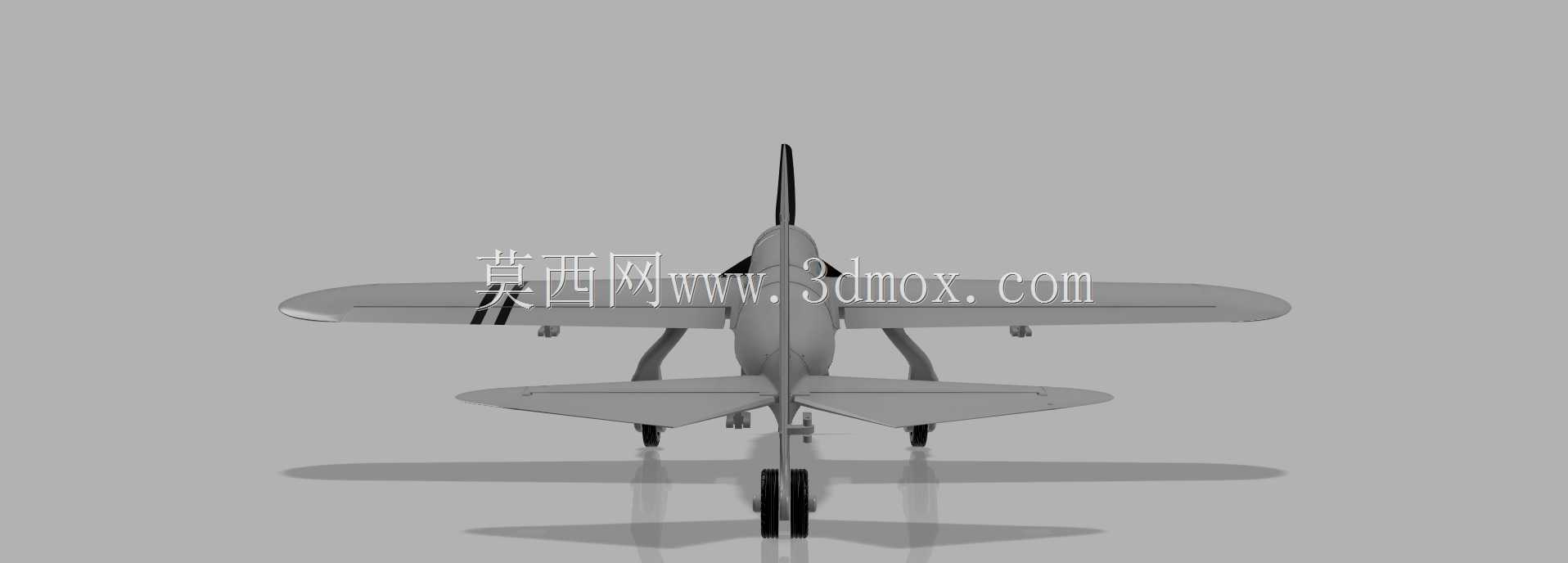

　　从安装边界尺寸来看，整机打印完成组装后的翼展控制在800mm以内，机身长度约650mm，整体尺寸适配常规桌面级3D打印机200200200mm的成型尺寸，所有拆分后的零部件最大尺寸不超过180mm，无需大尺寸打印设备即可完成全部零件制作。机翼与机身的连接采用插拔式设计，日常携带时可将机翼拆下，减少整体收纳尺寸，能够放入普通的双肩背包中携带到外场飞行，无需专门的航模携带箱。尾翼部分采用常规的平尾加垂尾布局，舵面与主翼面之间采用薄型的一体化打印铰链，无需额外安装金属或塑料铰链，打印完成后直接即可活动，舵面的偏转角度预留了足够的行程，能够满足常规飞行的舵量需求，同时在舵面最大偏转位置做了机械限位，避免舵机行程过大导致舵面碰撞机身结构。

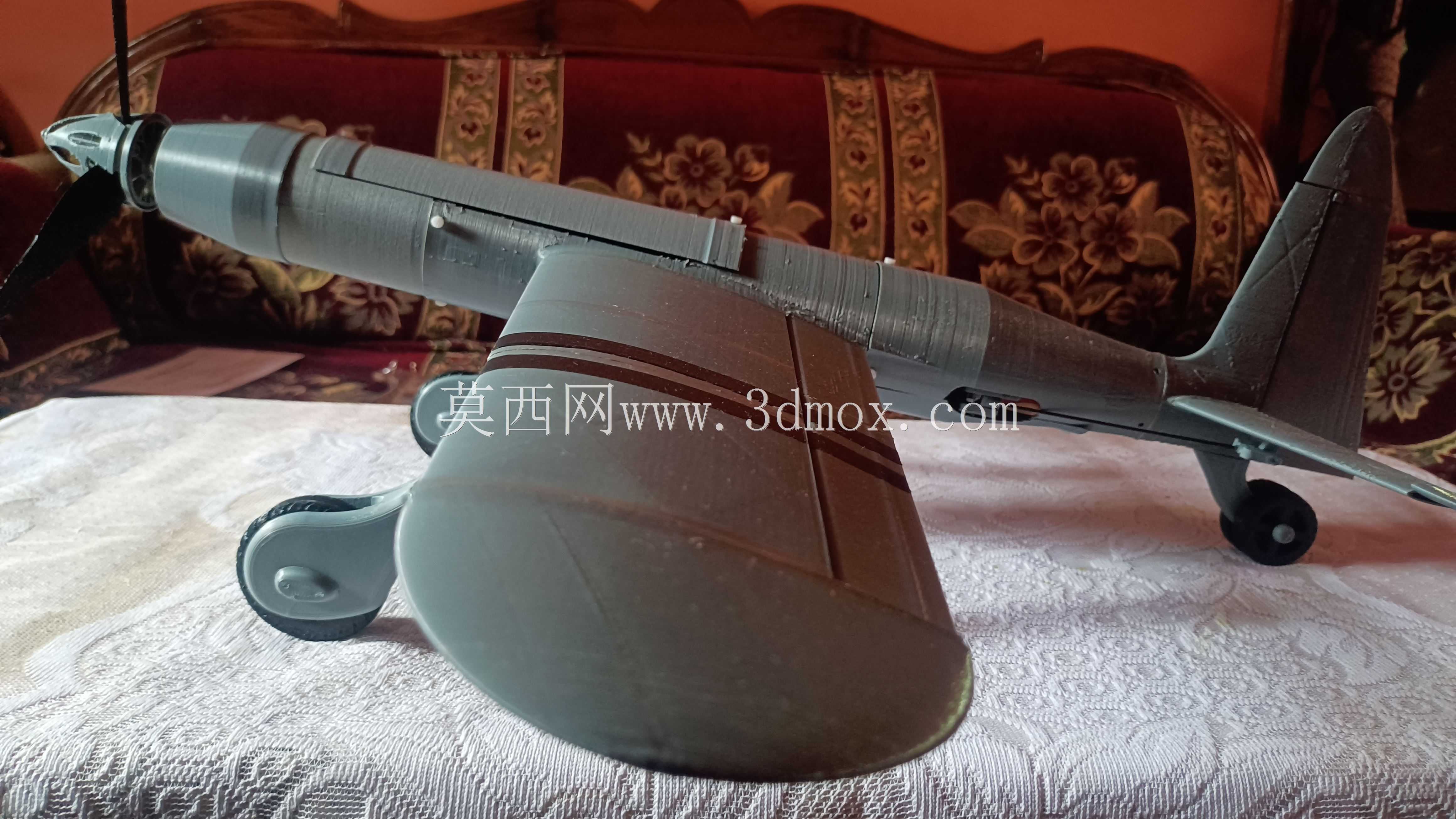

　　在结构强度设计上，机身的受力位置比如机翼安装位、起落架安装位、电机安装座均做了壁厚加厚处理，非受力的蒙皮位置采用轻量化的薄壁设计，在保证整体结构强度满足飞行需求的前提下，尽可能降低整机的打印重量，整机打印完成后的空机重量可控制在200g以内，搭配常规的3S 500mAh锂电池即可获得充足的动力储备。机身表面没有多余的突出结构，整体线条流畅，既能够减少飞行过程中的空气阻力，也能降低打印后处理的打磨工作量，玩家可根据自身喜好在打印完成后对机身表面进行打磨、喷漆，制作个性化的外观涂装。
