多体并联式土星五号运载火箭结构设计

　　本次呈现的多体并联式运载火箭结构，核心面向航天科普展陈、航天工程教学演示、缩比模型验证等场景使用，区别于常规单芯级火箭构型，采用三箭体并联布局，在结构设计阶段优先考虑了展陈状态下的视觉辨识度与结构稳定性，同时兼顾了后续开展气动缩比试验、结构力学仿真的基础几何精度要求。从实际用途来看，该构型还原了重型运载火箭的并联助推逻辑，可用于高校航空航天专业的结构原理教学，帮助学习者直观理解多体并联火箭的载荷传递路径、箭体连接逻辑，也可作为航天主题展馆的静态展陈载体，配合灯光、解说系统完成航天知识科普，部分场景下也可作为风洞缩比试验的初始几何母模，经过表面精度处理后开展基础气动特性验证。

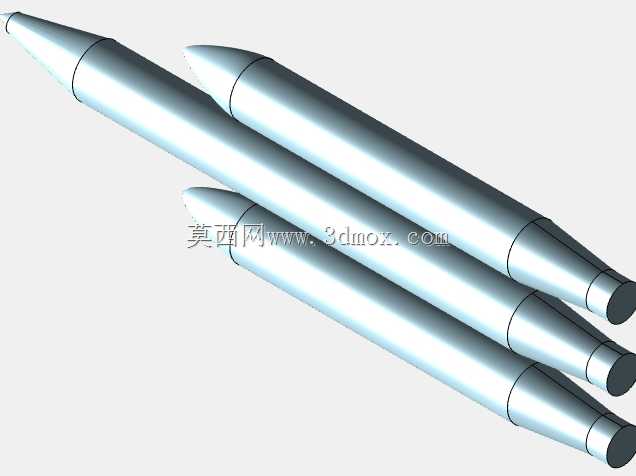

　　在功能特性层面，该结构完整还原了重型火箭的头锥、柱段、尾段三个核心舱段的几何特征，三个箭体采用对称式并联布局，相邻箭体的柱段贴合面做了共形处理，避免结构干涉的同时保证了整体构型的视觉协调性。头锥段采用连续变曲率锥面设计，锥角参数匹配真实运载火箭的气动减阻需求，柱段为等直径圆柱结构，表面预留了环向结构筋的几何特征，对应真实箭体的舱段连接框位置，尾段做了平齐端面处理，方便后续加装尾翼、发动机喷管等附属结构，也适配展陈状态下的支座安装需求。

　　设计思路上，整个建模过程从整体构型比例校准入手，首先确定单箭体的长径比参数，再根据并联布局的对称要求，确定三个箭体的相对位置关系，保证整体结构的质心落在纵向对称面上，避免展陈或试验状态下出现偏载问题。建模阶段优先采用参数化草图驱动特征，头锥段通过放样特征实现变曲率曲面过渡，柱段采用拉伸特征结合环形阵列完成环向筋结构，相邻箭体的连接区域做了曲面修剪与合并处理，保证整个装配体的几何连续性，没有出现碎面、重叠面等影响后续仿真或3D打印的几何缺陷。考虑到不同使用场景的需求，整个模型的特征树保留了完整的参数化关联，使用者可以根据实际需要调整箭体直径、头锥锥角、并联间距等核心参数，快速衍生出不同比例、不同构型的变体结构。

　　从外形尺寸与安装边界来看，单箭体的长径比控制在10:1的合理区间，三个箭体并联后的整体宽度约为单箭体直径的2.4倍，整体高度与单箭体长度保持一致，展陈状态下的安装支座可直接固定在三个箭体的尾段端面，安装孔位可根据实际支座尺寸在尾段端面灵活布置，不会破坏箭体柱段与头锥的外观完整性。如果用于风洞试验场景，模型整体的阻塞比可以通过等比例缩放调整，保证试验段内的流场不受模型尺寸干扰；如果用于3D打印制作实体模型，整个结构的最小壁厚控制在1.2mm以上，没有小于45度的悬空面，不需要额外添加大量支撑结构即可完成打印，打印完成后的表面处理工作量较小。

　　在结构细节处理上，箭体表面的环向筋高度控制在箭体直径的1%，既还原了真实箭体的结构特征，又不会因为凸起过高影响整体的气动外形，头锥与柱段的连接位置做了小圆角过渡，避免应力集中问题，也让整体外观线条更加流畅。三个箭体的并联贴合位置没有做额外的连接结构突出，保持了箭体表面的完整性，使用者可以根据实际需要在该位置添加捆绑连杆、助推器连接机构等细节结构，拓展模型的细节丰富度。整个模型的几何精度控制在0.1mm以内，所有曲面都经过G1连续检查，不存在几何缝隙、重叠面、非流形几何等问题，可以直接导入各类仿真软件开展结构力学、气动特性分析，也可以直接导入切片软件完成3D打印前处理，不需要额外的几何修复工作。
