圆柱螺旋压缩弹簧三维结构设计

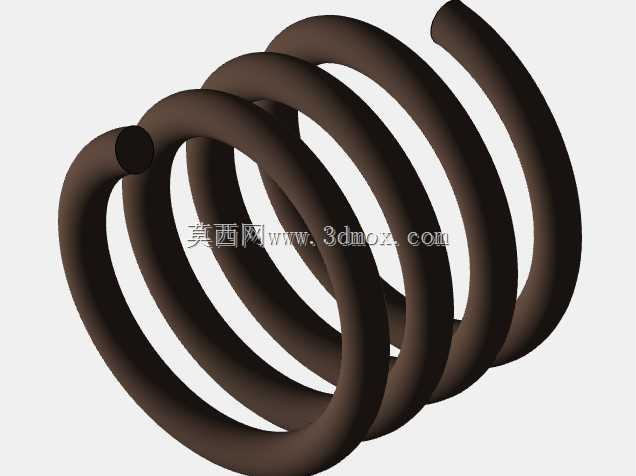

　　日常做结构设计时，圆柱螺旋压缩弹簧是最常接触的弹性元件之一，小到消费电子的按键回弹，大到重型设备的缓冲减振，几乎所有需要提供复位力、缓冲吸能、载荷承载的机械结构里都能见到它的身影。这次建模的圆柱螺旋压缩弹簧，采用等节距圆柱螺旋结构，整体由圆形截面的弹簧钢丝绕制而成，两端做了并圈磨平处理，这也是工业用压缩弹簧最常规的端部处理方式——并圈部分不参与工作变形，磨平后的端面可以保证弹簧安装时与支撑面完全贴合，避免受载时出现侧向滑移、偏载弯折的问题，实际装配时端部支撑圈的贴合度直接影响弹簧的工作寿命，很多现场出现的弹簧过早断裂问题，追根溯源都是端部处理不到位导致的受力不均。

　　从应用场景来看，这类弹簧的适配范围极广，在冲压模具里，它承担卸料板的复位推力，需要保证每次冲压行程结束后卸料板能精准回到初始位置，设计时要匹配冲床的行程频率计算弹簧的极限压缩量，避免长期接近并紧高度工作导致的塑性变形；在液压阀组里，它作为阀芯复位元件，需要提供稳定的轴向力保证阀芯在油压卸除后能快速归位，这时候弹簧的刚度公差控制就尤为重要，刚度偏差过大会直接导致阀组的启闭压力偏离设计值，引发系统压力不稳的故障；在物流输送设备的缓冲挡块里，它用来吸收输送件碰撞的冲击能量，这时候会优先选择旋绕比稍大的参数，让弹簧的变形行程更长，缓冲过程更平缓，避免刚性碰撞损坏输送工件或者设备机架。

　　建模过程中首先要确定的几个核心参数分别是弹簧中径、钢丝直径、有效圈数、自由高度，这几个参数直接决定了弹簧的刚度与极限变形量。设计时首先要根据安装空间确定弹簧的外径边界，避免弹簧外径与安装腔内壁发生摩擦，一般会预留单边1-2mm的间隙，这个间隙量不能太大也不能太小，间隙过大会导致弹簧受载时容易出现侧向弯曲，间隙过小则会因为弹簧受压时的直径膨胀出现卡滞。钢丝直径的选择要结合所需的工作载荷计算，要保证弹簧在最大工作载荷下的切应力在材料的许用应力范围内，常用的碳素弹簧钢、合金弹簧钢对应的许用切应力有明确的取值范围，设计时不能单纯为了追求小体积选过细的钢丝，否则很容易出现静载荷下的断裂或者疲劳失效。

　　有效圈数的设计直接关联弹簧刚度，相同中径和钢丝直径的前提下，有效圈数越多弹簧刚度越小，变形越柔和，反之则刚度越大，承载能力更强。建模时要注意区分有效圈和支撑圈，两端的支撑圈一般各取1圈左右，根据载荷大小可以调整为1.5圈或者2.5圈，支撑圈的节距与有效圈的节距要做平滑过渡，避免在过渡位置出现应力集中，实际生产中这个过渡位置也是弹簧疲劳断裂的高发区域，建模时的螺旋线过渡曲率要连续，不能出现硬折点。自由高度的确定要结合预压量来计算，一般安装时会给弹簧预留10%-15%的预压缩量，避免设备空载时弹簧出现松动窜动，预压量加上工作行程的总变形量不能超过弹簧的极限压缩量，极限压缩量对应的是弹簧各圈完全并紧的状态，正常工作时要保留至少10%的余量，防止长期工作出现塑性变形导致弹力衰减。

　　从安装边界来看，这类弹簧一般有两种安装方式，一种是安装在圆柱形的腔孔内，另一种是套在导向轴上，两种安装方式都需要对弹簧的内外径做公差匹配。如果是孔内安装，弹簧的外径公差要取负偏差，保证弹簧在孔内可以自由伸缩不卡滞；如果是轴上安装，弹簧的内径公差要取正偏差，和导向轴之间预留合适的滑动间隙。另外弹簧的两端磨平长度一般不小于一圈端圈的3/4，端部的厚度要控制在钢丝直径的1/4左右，磨平后的端面粗糙度要达到相应要求，避免端部毛刺在工作过程中脱落卡进弹簧圈缝隙里，导致弹簧卡滞失效。

　　实际选型建模时还要考虑弹簧的旋向，当弹簧需要套在螺杆上或者和其他螺纹件配合时，旋向要和对应螺纹的旋向相反，避免弹簧受载旋转时出现松动；如果是并联使用的弹簧，要采用一左旋一右旋的配对方式，防止弹簧受压时互相咬合卡滞。很多刚入行的设计人员做弹簧建模时只画个螺旋扫掠就草草了事，忽略了端部并圈、磨平、过渡圆角这些细节，导致后续出工程图或者做有限元分析时和实际零件偏差很大，甚至会误导后续的装配干涉检查，做出的模型导入装配体后经常出现安装位置不对、和周边零件干涉的问题。这个模型在建模时完整还原了端部并圈磨平的结构，螺旋线的曲率连续过渡，所有尺寸参数都符合通用机械弹簧的设计规范，可以直接用于装配干涉检查、机构运动仿真，也可以作为弹簧选型时的结构参考，帮助设计人员快速核对安装空间、验证弹簧压缩行程是否满足机构的动作需求。
