嵌入式船型翘板电源开关结构设计

　　这款翘板结构的电源开关，是低压电气回路里最常见的通断执行元件，日常在各类交流稳压供电设备、小型工控终端、桌面测试仪器、民用小家电的供电输入端都能见到它的身影，核心作用就是在主回路和负载之间做直观的手动通断控制，相比旋钮式、拨动式开关，翘板结构的操作反馈更明确，按压行程的阻尼感设计合理，操作人员不需要低头查看，仅凭手指触感就能确认开关是否动作到位，误操作概率远低于同尺寸的其他类型手动开关。

　　从结构设计逻辑来看，这款开关采用了标准卡扣式嵌入式安装方案，外壳主体选用阻燃级黑色工程塑料注塑成型，材料本身满足UL94-V0阻燃等级要求，能够在回路出现过载打火的情况下阻止火焰蔓延，避免故障扩大。开关外露的操作翘板采用醒目的红色配色，和黑色基座形成强烈视觉反差，操作人员在设备正面排布的多个控件中可以快速定位电源开关位置，紧急断电场景下能够第一时间找到操作点。翘板下方的触点组件采用银合金触点材质，相比纯铜触点具备更强的耐电弧烧蚀能力，在额定电流下的通断寿命可以满足上万次操作需求，内部的动触片采用高弹性锡青铜冲压成型，经过时效处理后长期使用也不会出现弹性衰减导致的接触不良问题。

　　安装边界方面，这款开关适配常规厚度1-2mm的设备面板，安装时只需要在面板上开出对应尺寸的矩形安装孔，将开关主体从面板正面推入，依靠外壳两侧的弹性卡扣就可以牢牢卡在面板上，不需要额外加装固定螺丝，装配效率比螺丝固定式开关提升60%以上，非常适合批量生产的整机设备装配。开关的背部接线端采用标准插片式结构，适配行业通用的6.3mm快速接线端子，生产线装配时不需要焊接，直接将压接好的端子插在接线片上即可完成接线，既可以降低装配工时，也能避免虚焊导致的接触电阻过大、接头发热等隐患。开关的整体外形尺寸紧凑，背部的腔体深度控制在合理范围，不会占用设备内部过多的布线空间，对于内部空间紧张的小型稳压设备、便携测试仪器来说，这种紧凑结构的适配性更强。

　　在实际应用场景中，这款开关的额定参数可以覆盖常规民用及小型工业设备的供电需求，交流250V电压下可以承载10A以内的额定电流，能够满足交流稳压器输出端、小型工控设备电源输入端、实验台供电回路等场景的通断需求。设计过程中充分考虑了日常使用的防护需求，开关操作面和基座的配合间隙控制在0.3mm以内，可以阻挡日常环境中的灰尘进入开关内部，避免触点积灰导致的接触电阻升高，同时操作翘板的按压角度设计在15度，既不会因为角度过小导致误碰触发，也不会因为角度过大需要施加过大的按压力，长期操作不会产生手指疲劳。开关内部的定位结构做了防呆设计，装配时不会出现动触片装反导致的开关逻辑反向问题，生产过程中的良品率更容易控制。

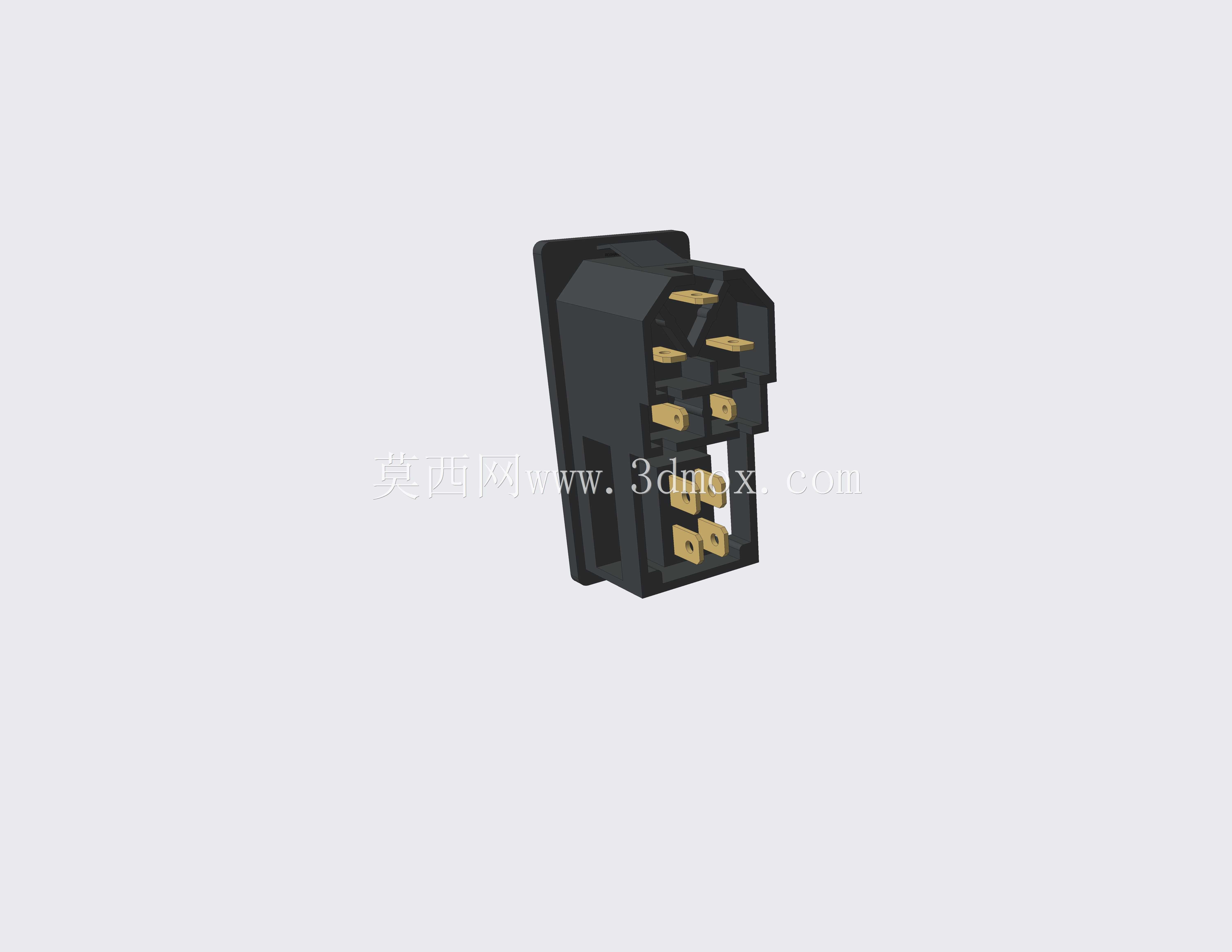

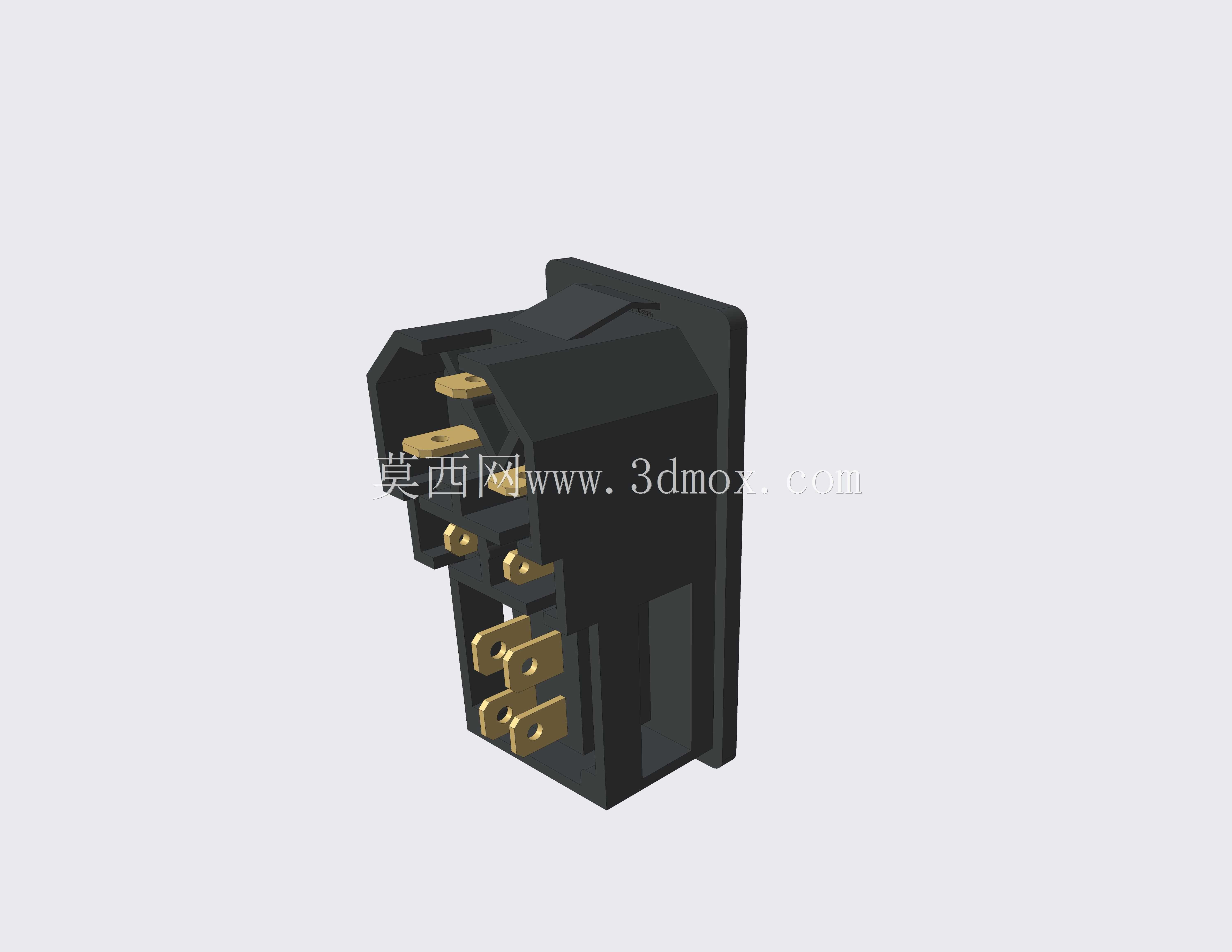

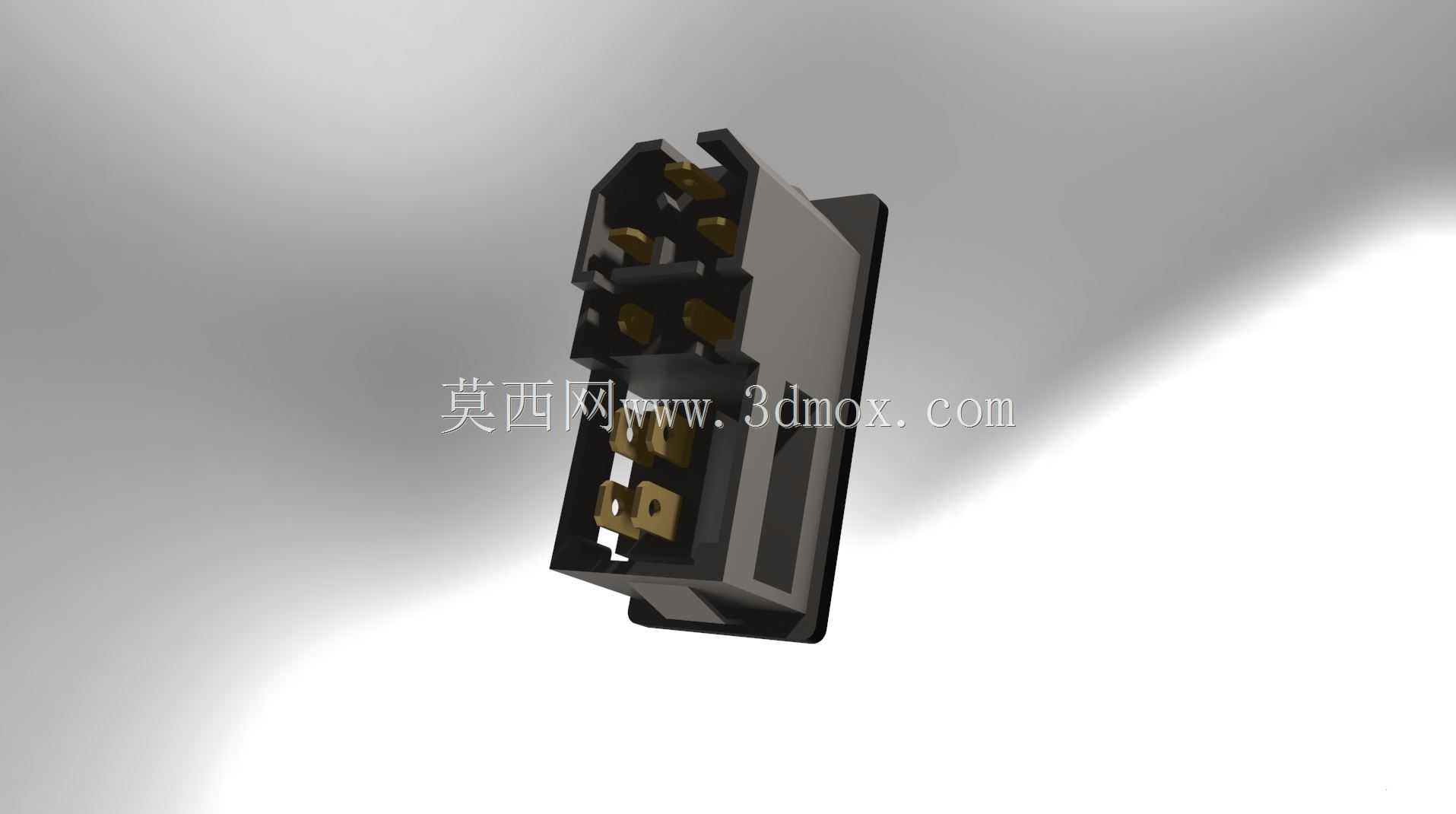

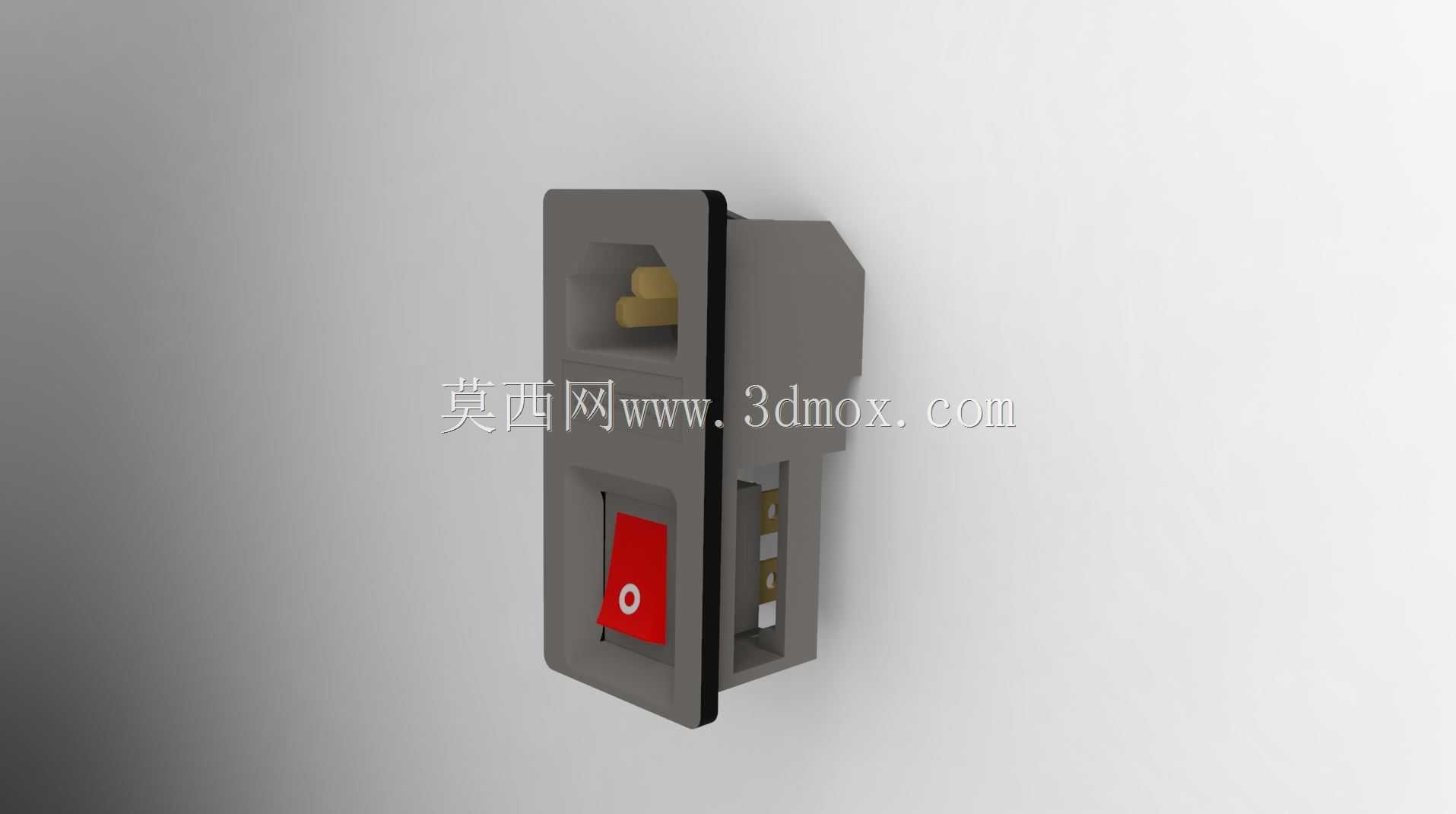

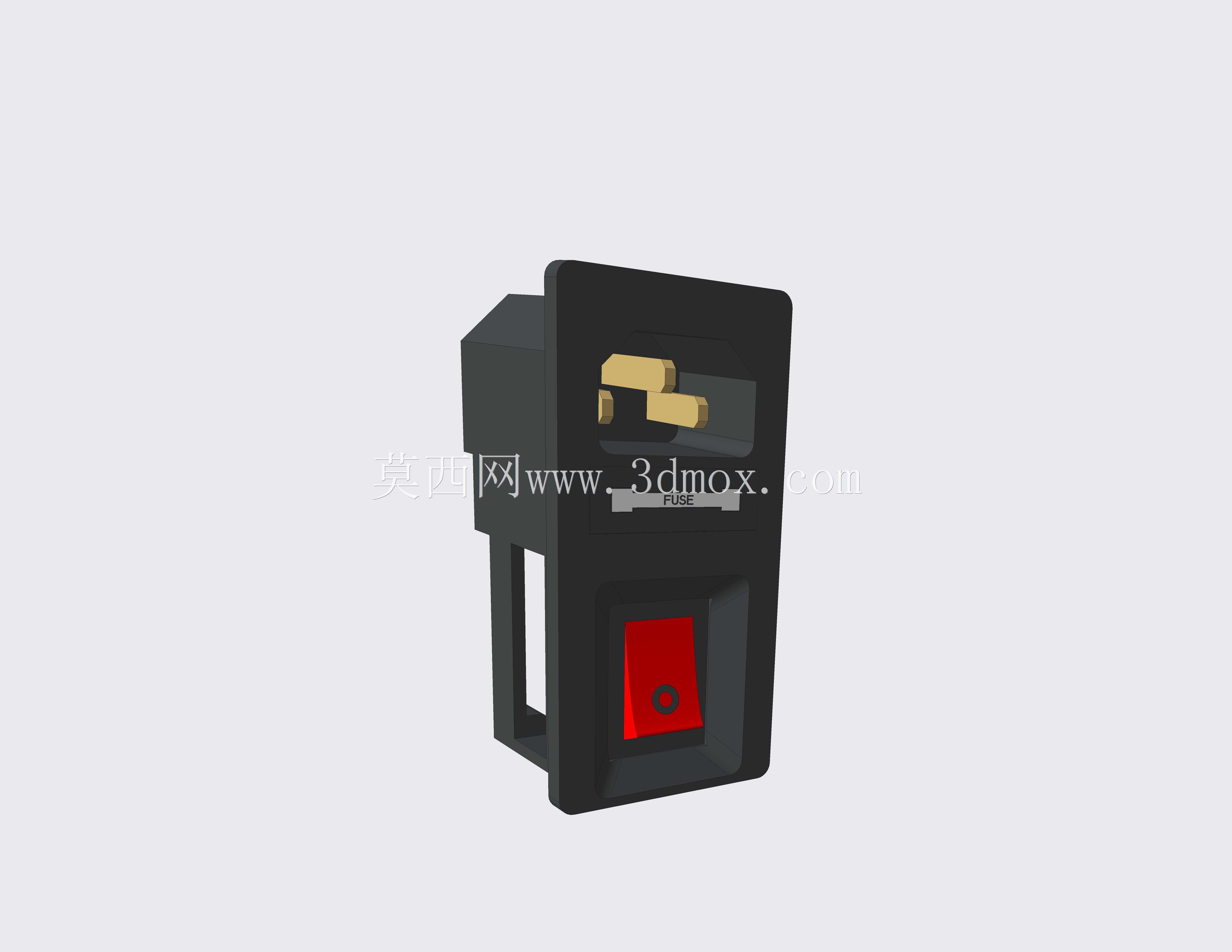

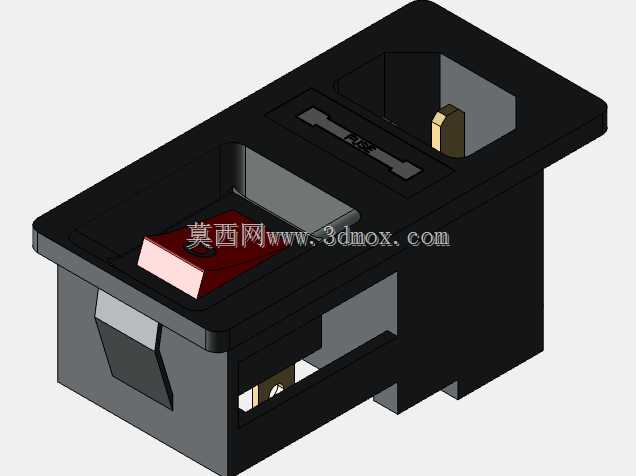

　　从三维建模的角度来看，这款开关的模型完整还原了卡扣结构、翘板配合间隙、背部插片位置、内部触点的装配关系，结构设计人员在做整机面板布局时，可以直接调用这个模型完成干涉检查，提前验证安装孔位、操作空间、背部走线空间是否满足要求，避免后期开模或者装配时出现结构干涉问题。模型的细节还原度足够，包括翘板表面的防滑纹理、卡扣的倒角、接线插片的厚度都和实物一致，做设备外观渲染时也能直接使用，不需要额外做细节修整。
