飞翼布局涵道动力无人飞行器结构设计

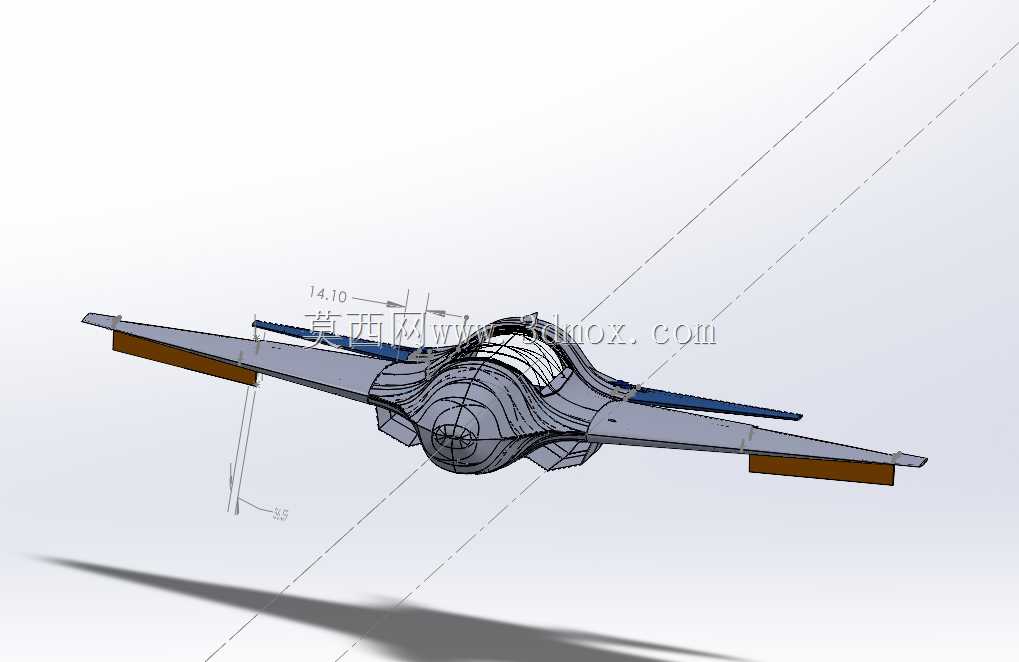

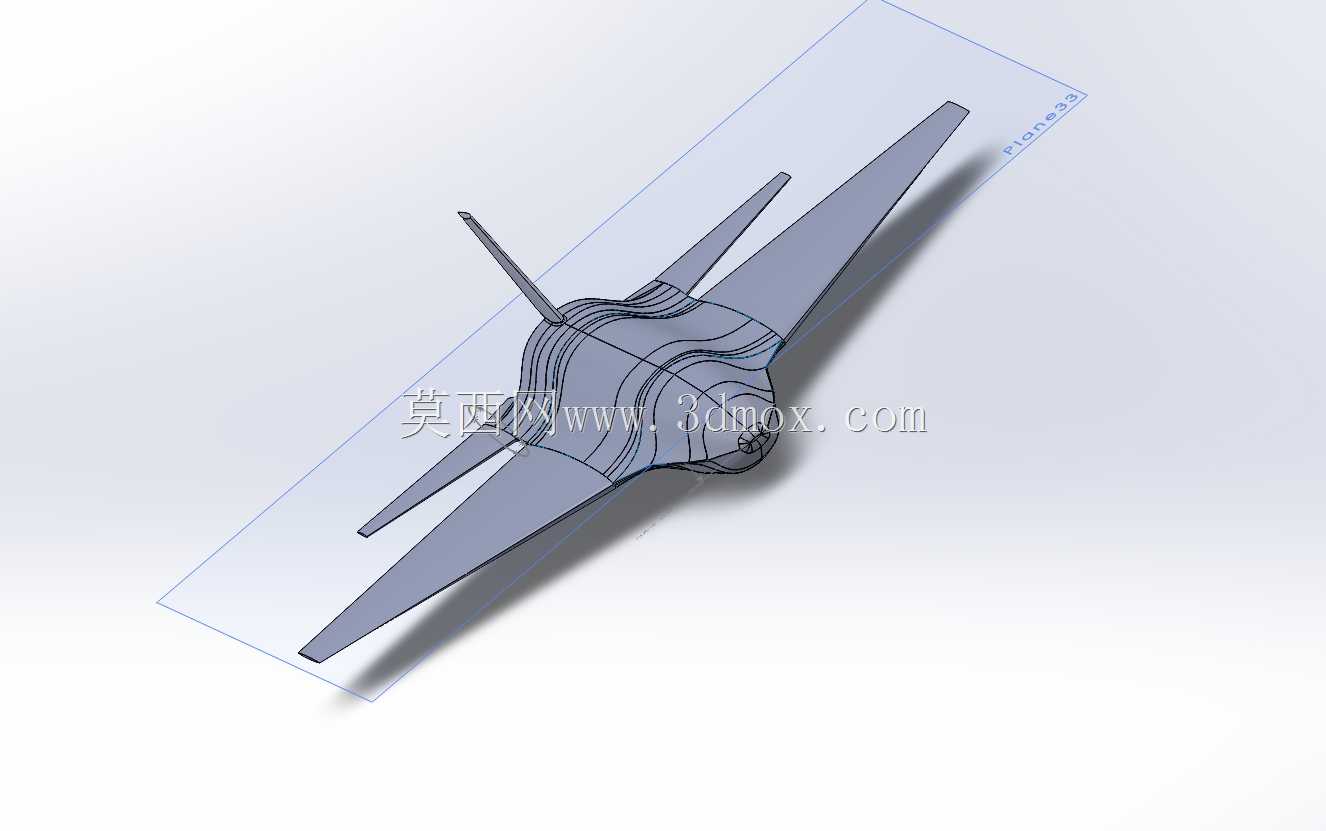

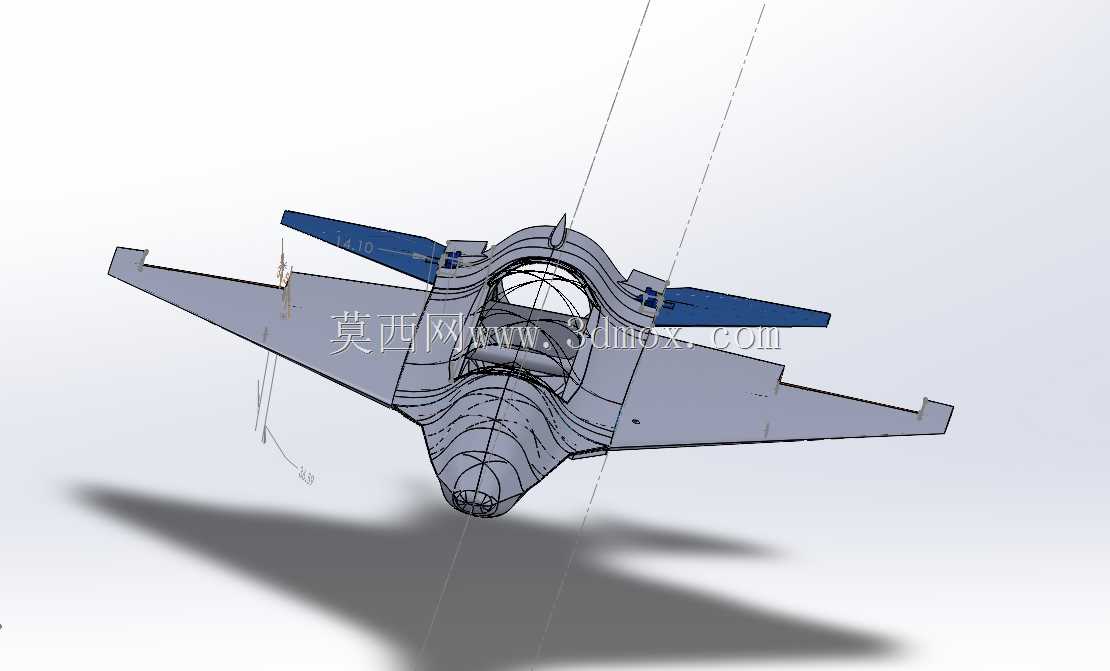

　　这款飞翼构型的无人飞行器，核心适配50mm至65mm口径的电动涵道动力单元，这类动力系统在同级别航模及小型工业巡检无人机上应用广泛，相比外露螺旋桨，涵道结构能降低高速飞行下的桨叶气动噪声，同时避免桨叶剐蹭障碍物造成的结构损坏，适合在厂区巡检、低空航测、航模运动等场景使用。整机采用无尾飞翼的融合体布局，机身与机翼一体化平滑过渡，没有传统飞机的独立平尾与垂尾结构，这种设计能大幅降低整机的雷达反射截面积，同时减少结构拼接带来的气动阻力，提升升阻比，在同等动力配置下能获得更长的续航时间与更快的飞行速度。

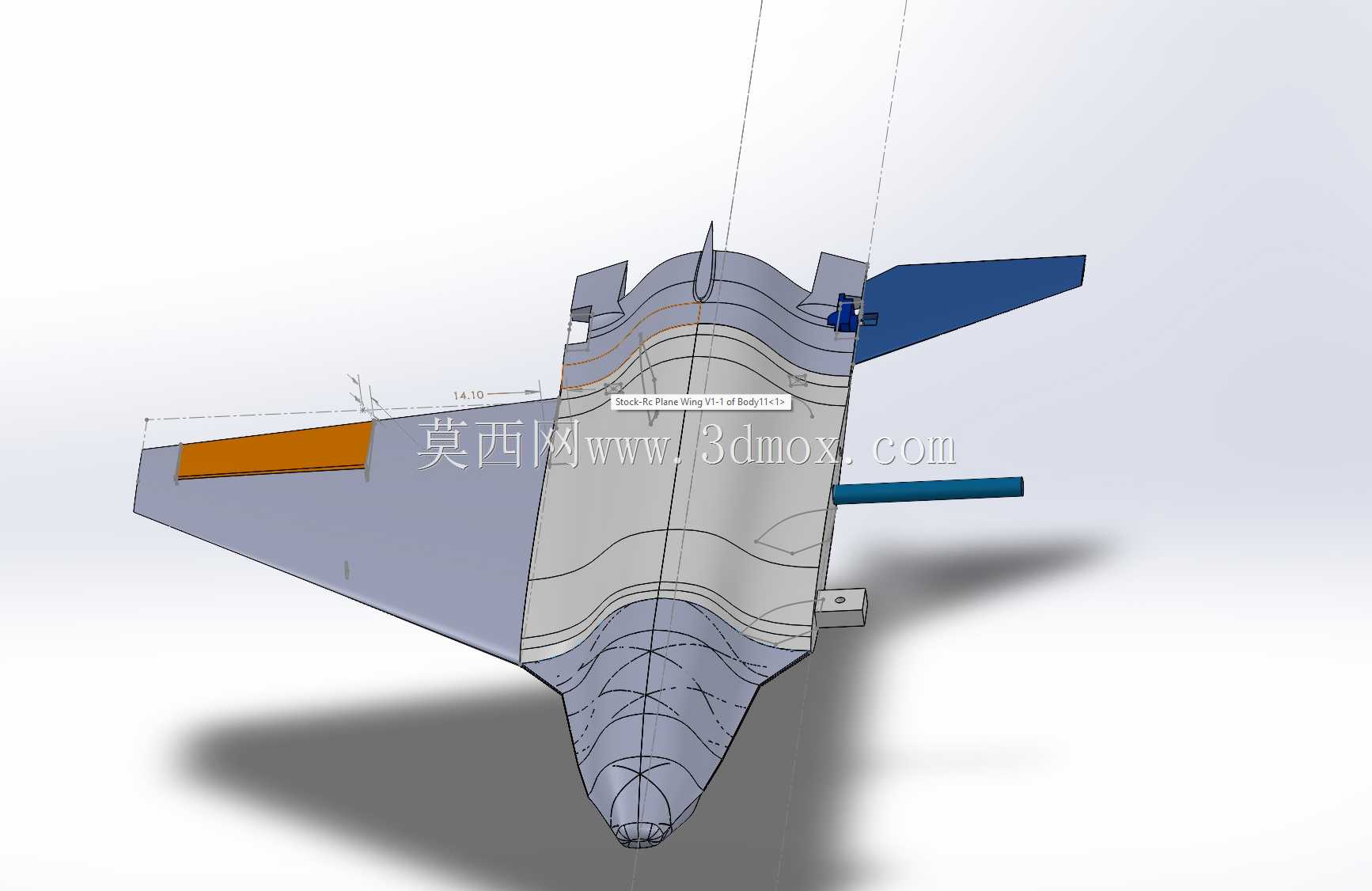

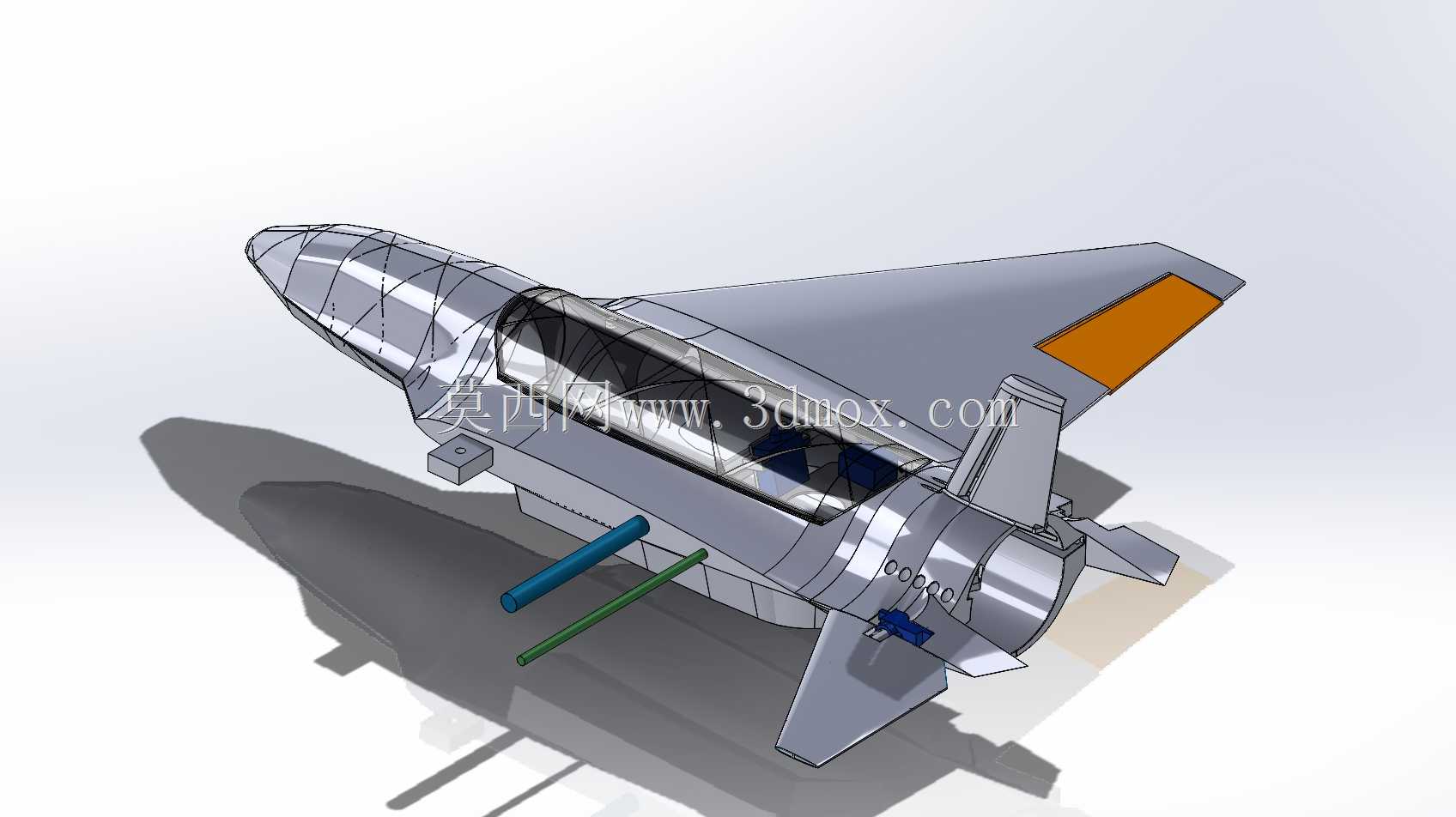

　　从结构设计逻辑来看，整机的承力核心为预埋在机身内部的碳纤维棒骨架，碳纤维棒沿机身纵轴布置，同时向两侧机翼延伸出支撑段，替代传统的木质或塑料翼梁，在保证结构强度的前提下大幅降低整机自重，这类碳纤维棒的选型需要匹配整机的起飞重量与机动过载，避免大过载机动时出现翼面颤振。舵面控制采用直接连杆驱动的方案，升降副翼的舵机选用sg90规格伺服系统，这类伺服舵机体积小、扭矩输出足够驱动同尺寸舵面，舵机安装位预埋在机翼后缘的机身段内，连杆采用硬质碳纤维杆制作，直接连接舵机摇臂与舵面摇臂，减少传动间隙带来的舵面虚位，保证操控响应的精准度；方向控制没有采用传统的方向舵结构，而是通过两侧升降副翼的差动偏转实现航向修正，这种设计能减少舵面数量，简化结构复杂度，同时降低舵面缝隙带来的气动阻力。

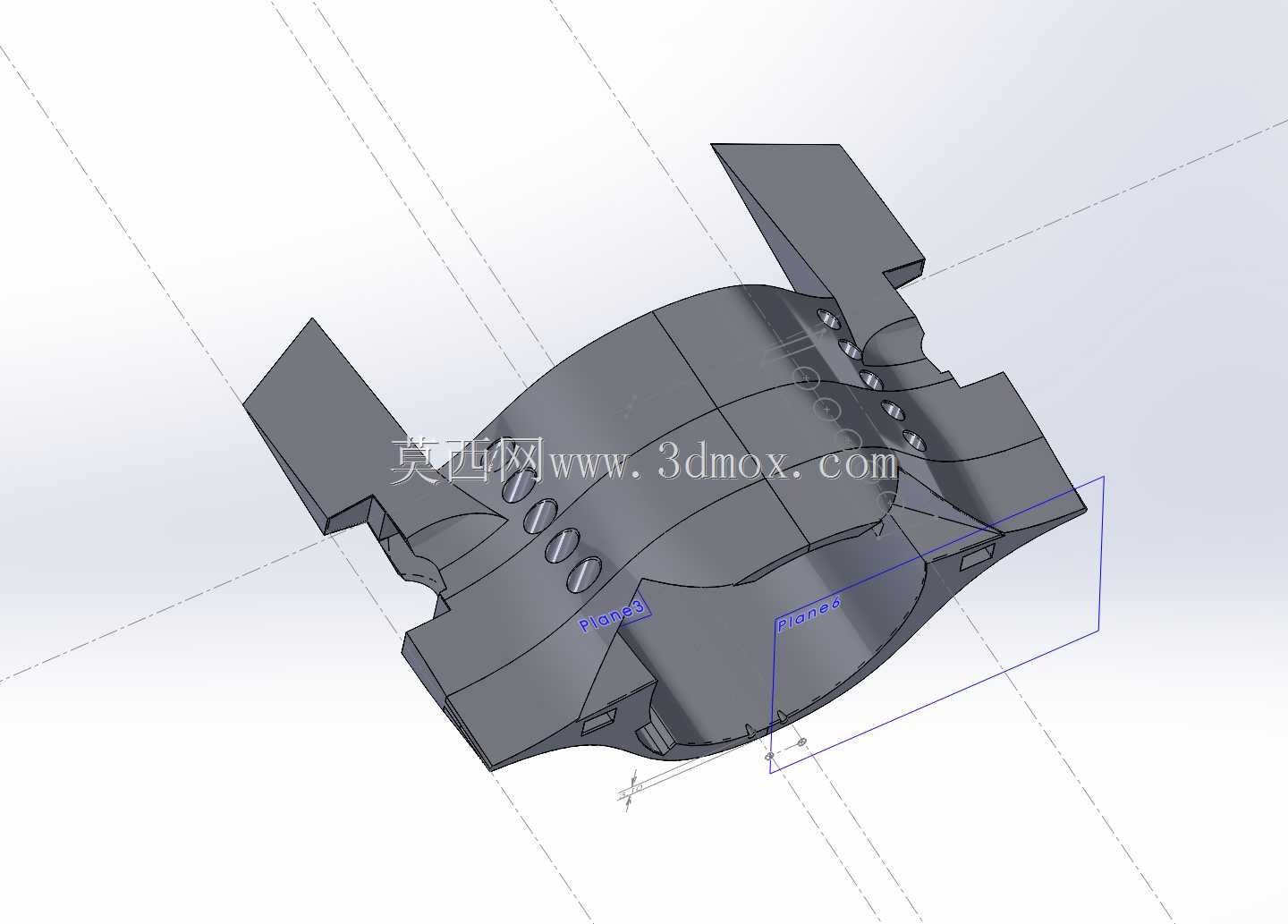

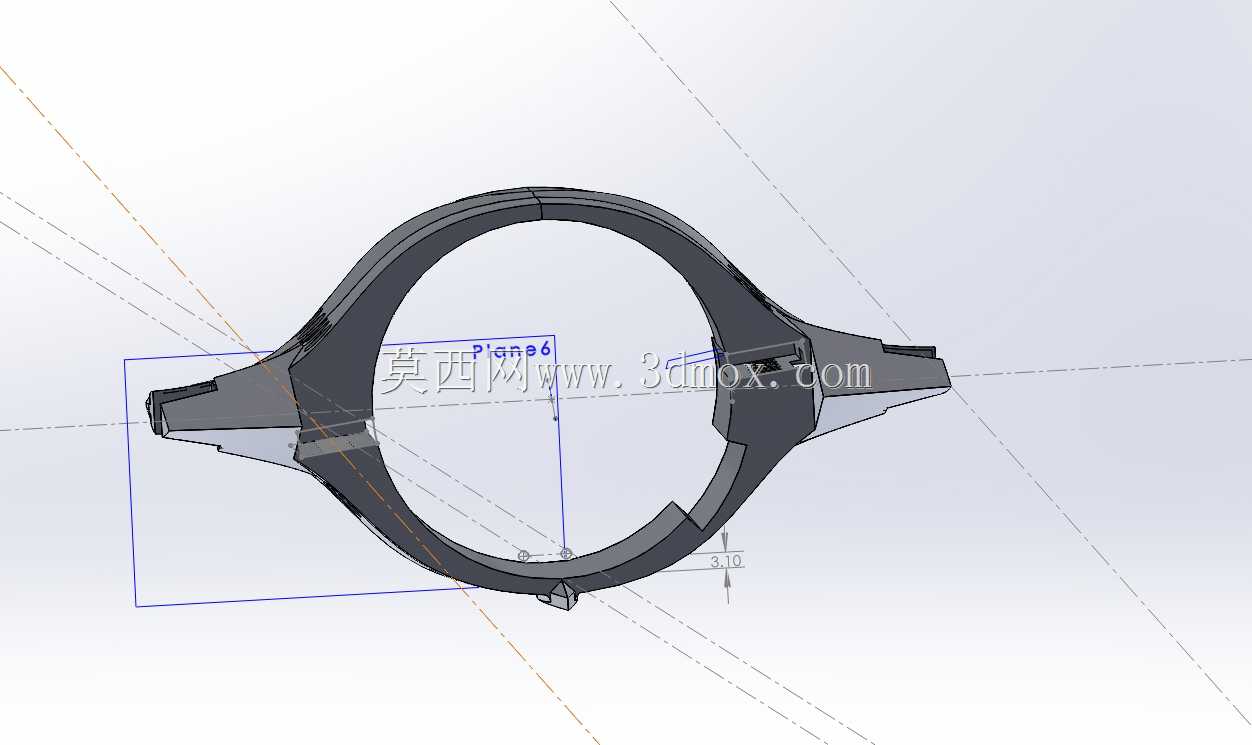

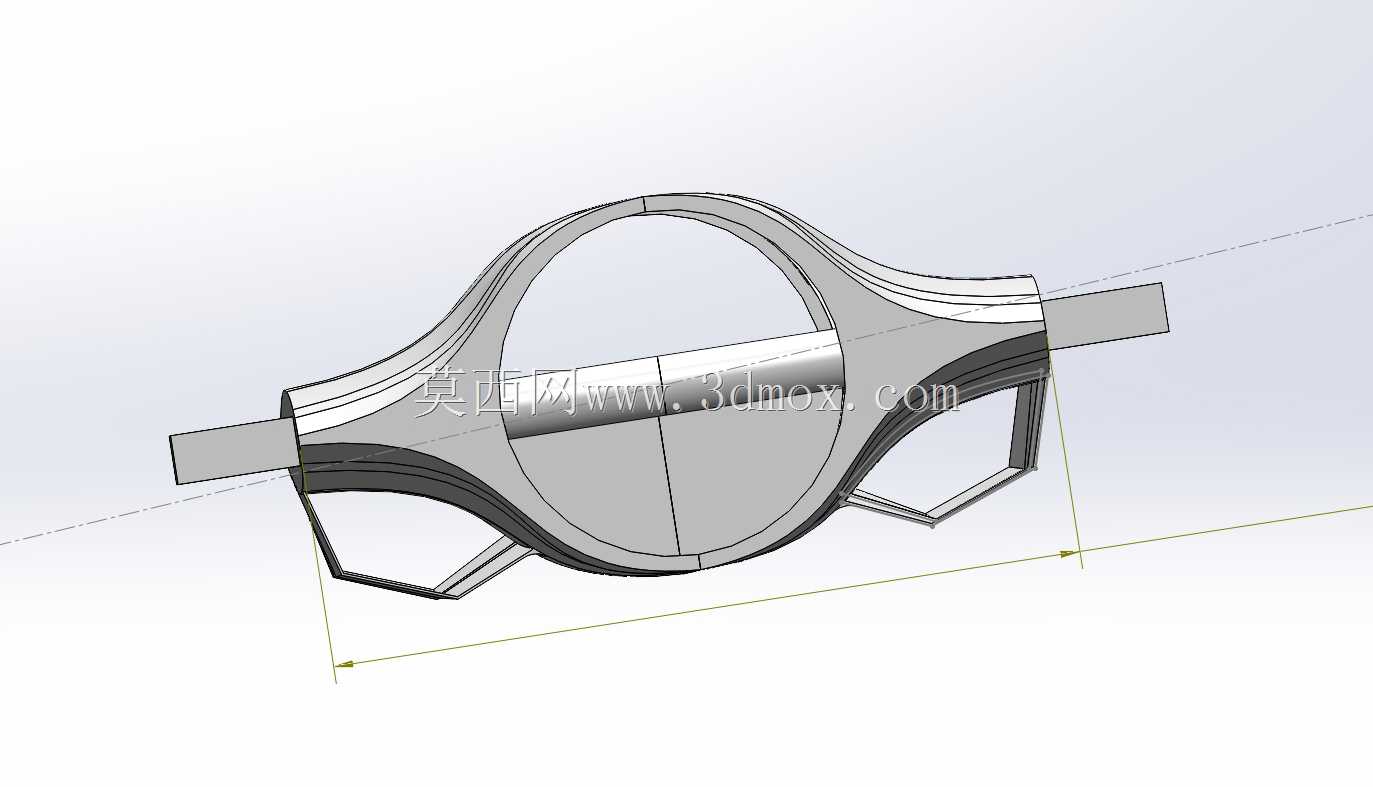

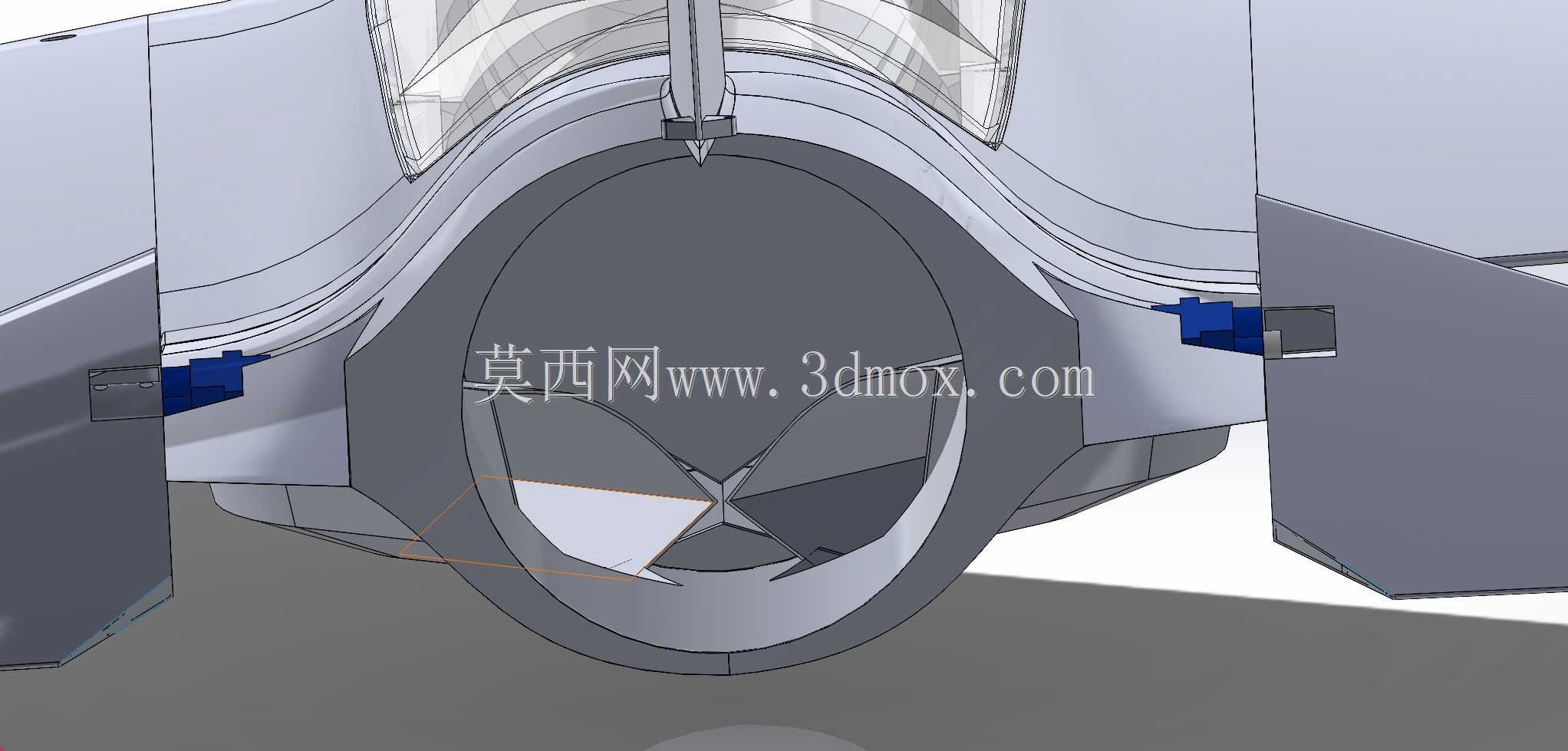

　　在安装边界与尺寸适配方面，涵道动力单元的安装舱位于机身中段重心位置，安装舱的内径预留了1mm的装配间隙，方便涵道的拆装与减震海绵的铺设，涵道的进气道顺着机身前缘的曲面平滑过渡，避免进气道出现直角转折造成的进气效率损失；电池舱布置在涵道舱前方，可根据重心调整需求前后移动电池位置，保证整机重心落在平均气动弦长的25%至30%区间内，这是飞翼布局飞行器的稳定飞行重心区间，重心过前会导致舵面配平阻力过大，重心过后则会出现飞行不稳定、易进入尾旋的问题。起落架没有采用固定结构，预留了手抛起飞与腹部滑降的结构余量，机身腹部设计有平滑的耐磨层区域，滑降时能避免机身结构直接摩擦地面造成损坏。

　　舵面的偏转角度需要做机械限位，升降副翼的上下最大偏转角度控制在正负25度以内，差动偏转时的单侧最大角度不超过18度，避免偏转角度过大造成气流分离，导致舵面失效。机身表面的蒙皮采用轻质泡沫材质一体成型，表面做光滑处理，减少飞行时的摩擦阻力，蒙皮与内部碳纤维骨架之间采用粘接固定，粘接位置做局部加厚处理，避免大机动时蒙皮与骨架脱开。整机的所有电子设备走线都沿内部碳纤维骨架布置，走线槽预留了足够的线径空间，避免飞行中线路晃动干扰舵机连杆运动，同时电调的安装位置靠近涵道出风口，利用涵道的出风气流为电调散热，避免长时间大油门飞行时电调过热触发保护。

　　需要注意的是，这款结构目前处于未完成的验证阶段，方向控制的差动舵面参数还需要实际试飞调试，不同动力配置下的推力线角度也需要根据实际飞行姿态做微调，涵道安装座的减震结构还需要优化，避免涵道高速运转时的振动传递到机身，造成传感器读数偏差或者结构共振。另外机翼的翼尖部分可以根据实际使用需求加装小翼，进一步降低诱导阻力，提升飞行稳定性，对于需要搭载小型任务设备的使用场景，可以在机身腹部预留设备安装位，调整整机配重保证重心位置不发生偏移。
